SSCH11-25000/50000 ±0.2%FS 11kW 64Nm 50000rpm 높은 정확성 저비용 터보 제트 엔진 성능 테스트 벤치 시스템

제품 설명

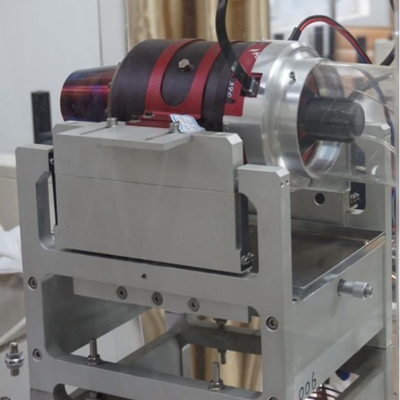

터보 제트 엔진 설치 테스트 플랫폼은 터보 제트 엔진 추진력 테스트를 위해 사용됩니다. 테스트 플랫폼은 주로 낮은 저항 슬라이드, 엔진 장착 브래킷,그리고 추진량 측정 장치.

1낮은 저항 슬라이딩 테이블:
슬라이딩 플랫폼은 기단과 슬라이딩 플랫폼으로 나뉘며, 기단과 슬라이딩 플랫폼 사이에 낮은 마찰 계수 선형 베어링 슬라이드 레일이 설치됩니다.기본은 태블릿과 직접 연결할 수 있습니다; 기단과 슬라이딩 플랫폼 사이의 평면은 각 평면의 평면성이 0.02mm 이하가 되지 않도록 가공된다.
슬라이딩 플랫폼의 바닥에 설치된 선형 베어링 슬라이드 레일은 설치 중에 상대적 평행성을 보장하며 슬라이드 레일의 평행성은 ≤ 0으로 보장됩니다.02mm 기계 가공 및 위치.

2추진량 측정장치:
추진량 측정 장치는 주로 독일 HBM의 고정도 추진량 측정 센서와 커넥터로 구성되어 있으며, 센서 정확도는 C3 수준보다 낮지 않습니다.측정 장치는 슬라이딩 플랫폼에 직선으로 직접 연결됩니다., 정확한 플랫폼의 추진력 / 긴장 측정 그것은 이동하는 경향이있다; 플랫폼의 바닥의 두 끝에 설치 된 추진력 측정 장치의 2 세트가 장착되어 있습니다;한 세트는 측정에 사용되고 다른 세트는 캘리브레이션 측정에 사용됩니다.

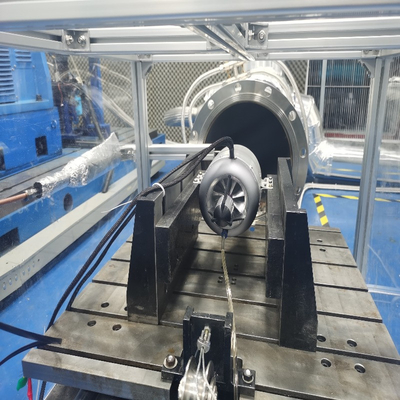

3엔진 장착 받침대:
설치 브래킷은 전체로 처리 된 고품질 알루미늄 합금으로 만들어지며 전체적인 딱딱함과 강도를 보장합니다. 브래킷의 한쪽 끝은 슬라이딩 플랫폼에 고정됩니다.그리고 다른 끝은 엔진에 연결되어 있습니다어댑터 장치는 브래킷에 설치되어 있으며 사용자가 엔진을 교체 할 때 다른 엔진의 도킹 및 테스트 요구를 충족시키기 위해 어댑터 장비를 교체 할 필요가 있습니다.

기술 매개 변수

구조 와 구성

높은 고도의 객실 구조
1실험실 내부 벽: 첨단 반 자석 스테인레스 스틸 판으로 만들어졌습니다.
2객실 외면: 고강성 가루로 코팅
3밀폐: 첨단 실리콘 고무 밀폐를 사용하여 오랫동안 테스트 할 수 있습니다.
4. 객실 단열 재료: 불 retardant 폴리 유레탄 폼과 유리 섬유 면과 함께, 좋은 단열 효과를 가지고 만들어집니다. 시험 상자의 외부 표면은 얼거나 응고하지 않습니다.
5객실 문: 원형 수동 열기를 채택하고 수동 잠금 장치가 장착되어 있습니다.
6외관: 문은 RAL5015 파란색, 객실은 RAL7035 회색입니다.
7관측 창: 폭발 방지 유리 여러 층으로 구성되어 열 저항성, 얼음 저항성, 이슬 저항성 및 좋은 빛 전달성의 특성을 가지고 있습니다.
8. 조명 장비: 조명 장치는 시험 상자 내부에 설치되어 안전 전압을 사용합니다. 제어 스위치는 제어 캐비닛에 위치하고 있으며 조명은 300 럭스 이상입니다.
9. 격리 재료, 냉각 액체, 윤활유 등 객실의 환경 요구 사항을 충족하고, 냉각 액체와 윤활유는 누출을 방지하기 위해 처리됩니다;

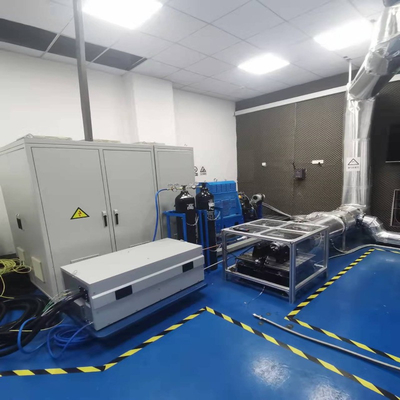

배기가스 선
배기가스 파이프는 어댑터 섹션, 측정 섹션, 배기가스 냉각기, 파동 파이프 및 연결 파이프로 구성됩니다. 어댑터 섹션, 측정 섹션,그리고 배기가스 냉각체 전체적으로 304 스테인레스 스틸을 사용하여 처리됩니다.다른 파이프 라인은 304 스테인레스 스틸 파이프로 만들어졌으며 플랜지로 용접됩니다. 8 점 온도 측정, 정적 압력 측정,전체 압력 측정 연결 장치, 측정 구간의 둘레를 따라 균일하게 배치커넥터는 센서 좌석의 온도가 70 oC를 초과하지 않도록 열 분비를 위해 핀을 사용합니다.파이프 라인의 열 팽창과 수축은 파동 파이프에 의해 흡수됩니다파이프 라인은 단열을 위해 304 스테인레스 스틸 시트 3 층으로 구성된 단열 구조를 채택합니다.

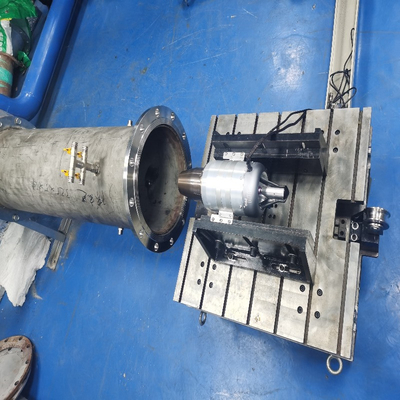

공기 흡입 파이프
엔진 흡입 측정 파이프는 엔진 흡입의 총 압력, 정적 압력, 총 온도 및 기타 매개 변수를 측정하는 데 사용됩니다.이 측정 구간의 지름은 DN150입니다., 최대 흐름 속도는 20m/s 미만입니다.
엔진 흡입 측정 파이프는 정적 압력 측정에 벽 열, 총 압력 측정에 탐사선, 총 온도 측정에 총 온도 캡을 사용합니다.전체 온도 측정 후드 및 전체 압력 측정 프로브는 단계적으로 배치됩니다.
엔진 흡입 측정 파이프의 연결은 조정 연결 파이프가 필요합니다. 다른 엔진 테스트에서 흡입 측정 파이프의 위치는 다릅니다.그래서 각기 다른 엔진 테스트를 위한 조정 연결 파이프도 다릅니다. 그리고 특별히 만들어져야 합니다..

회사 프로파일

시롱 지능형 기술 (루오양) 주식회사 (Seelong Intelligent Technology (Luoyang) Co., Ltd) 는 장비 측정, 제어, 설계, 제조,항공우주 등 다양한 분야에서 전력 엔지니어링 시스템의 판매 서비스, 자동차, 그리고 새로운 에너지; 이 회사는 아름다운 피온 도시 로오양에 위치하고 있습니다.

시롱은 새로운 에너지 모터, 하이브리드 전력 시스템, 엔진, 변속기 및 기타에 대한 테스트 장비의 연구 및 개발, 생산 및 서비스에 특화되어 있습니다.주요 제품은 전기 다이너모미터입니다., 측정 및 제어 시스템, DC 전원 공급 및 상태 보증 시스템.품질 생존과 서비스 개발의 비즈니스 철학을 준수, 다양한 분야의 다양한 종류의 전력 공학 측정 및 제어 솔루션을 사용자에게 제공합니다.

세일롱의 첨단 디자인 철학과 풍부한 산업 경험은 같은 산업의 경쟁자보다 기술적인 이점을 제공합니다.그리고 회사의 제품은 실제 시장 수요를 더 잘 충족시킬 수 있습니다.세일롱은 혁신에 용기를 가지고 있습니다.춘천대학교와 성동대학교와 같은 여러 국내 연구기관과 장기적이고 심도 있는 협력 관계를 맺었습니다.CE 인증, ISO9001 품질 시스템 인증, AAA 수준의 기업 인증, 10 개 이상의 발명 특허와 2 개의 소프트웨어 저작권을 통과했습니다.국내외에서 100명 이상의 사용자에게 전문적인 장비와 서비스를 제공했습니다., 이 기업은 비용 효율적인 제품과 고품질 서비스로 국내외 고객들의 신뢰를 얻었고, 장기적인 이득-이득 전략적 파트너십을 구축했습니다.

회사는 항상 "기술 혁신을 사명으로 삼고 품질 서비스를 목적으로 삼는" 사업 철학을 준수합니다.같은 산업의 선진 수준을 지속적으로 초과하는, 세계로 통합, 측정 및 미래를 제어, 고품질 제품을 만드는. 높은 지능, 정확성, 속도,신뢰성, 그리고 부가가치입니다.

세이롱 지능형 기술 (루오양) 주식회사 (주) 의 모든 직원들은 국내외 고객들의 진심있는 협력을 환영하며 미래와 공동 발전을 위해 함께 노력합니다.

회사 인증서

포장 및 운송

FAQ

Q: 우리의 협력을 위한 최소 주문량은 무엇입니까?
A: 우리는 주식 제품에 대한 1pcs의 작은 트레일 주문을 지원합니다.
Q: 제품에 대해 어떻게 더 많은 정보를 얻을 수 있습니까?
답: 이메일로 문의하면 전자 샘플 북을 보내드립니다.
질문: 지불 기간은 얼마인가요?
A: 일반적으로 40% T/T 보증금, 배송 전에 전체 지불.
Q: 내 주문의 납품 시간은 얼마입니까?
A: 다이너모미터 생산 주기는 6-8 주이며 센서 생산 주기는 2-3 주이며 다른 제품은 저희에게 문의하십시오.
Q: 어떻게 테스트 벤치의 전체 솔루션을 얻을 수 있습니까?
답: 이메일로 문의하면 기술 직원이 상세한 계획에 대해 연락합니다.
Q: 저는 여러분의 공장을 방문할 수 있나요?
답: 물론, 방문 할 때 항상 따뜻 하게 환영 합니다.
