제품 상세 정보:
|
| 일정한 토크 속도: | 150-3000RPM | 일정한 출력 속도 범위 (RPM): | 3000-6000rpm |
|---|---|---|---|
| 정격 토크: | 1.5 KW | 가속도: | 3000rpm |
| 토크 측정 정확도: | ±0.2%FS | 정량 전압: | 380V±10% 50Hz |
| 공급 온도: | -20~45℃ | 고도 사용: | <1000m |
| 맥스 동작 속도: | 6000rpm | ||
| 강조하다: | 유니버설 모터 성능 테스트 벤치 시스템,고정도 모터 테스트 다이내모터 |
||

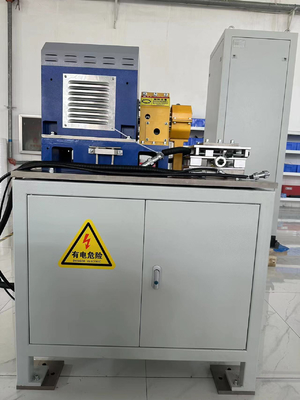

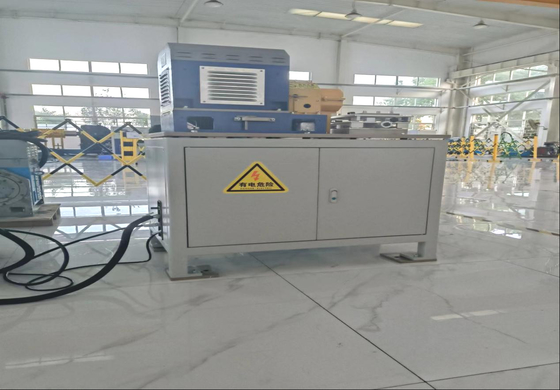

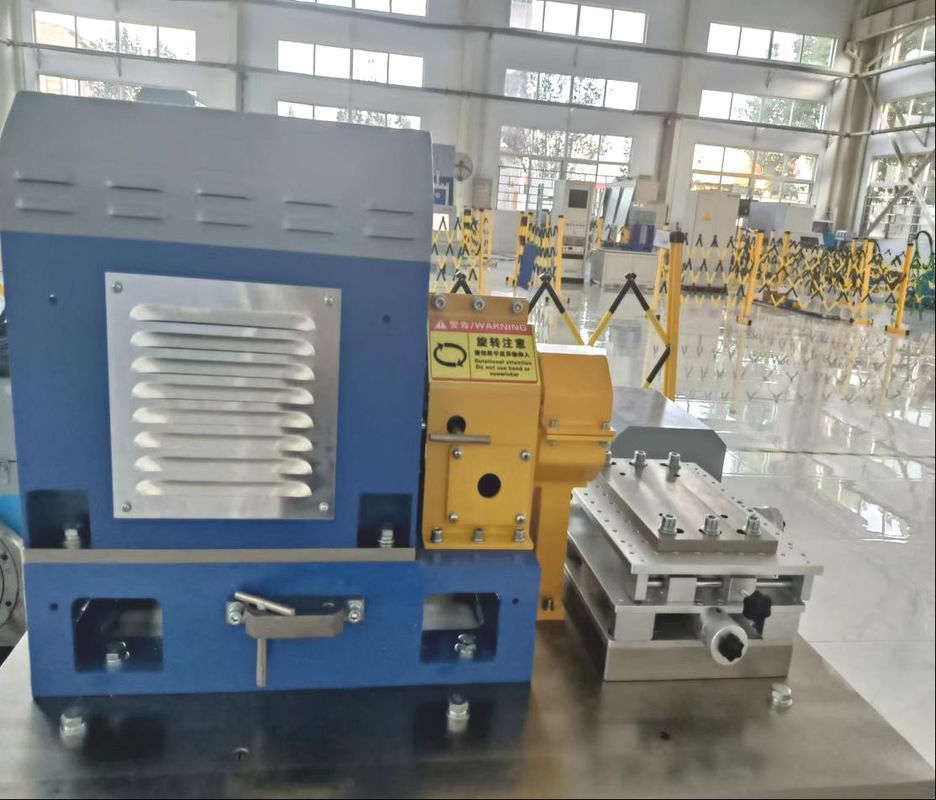

제품 설명
이 시스템은 국내외의 최신 테스트 표준에 따라 모듈형 설계를 채택하고 사용자의 테스트 요구 사항과 결합합니다.주로 차량 전기 구동 시스템의 개발 및 연구 시험 (모터 및 제어기) 에 사용됩니다., 내구성 및 부하 테스트 및 기타 인증 테스트.

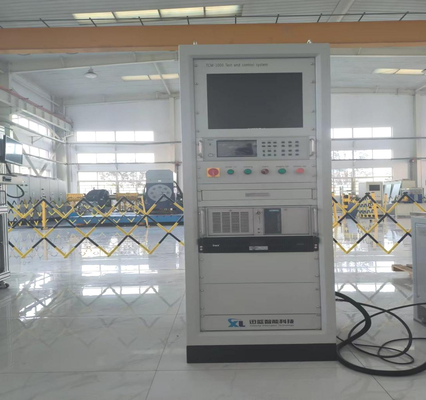

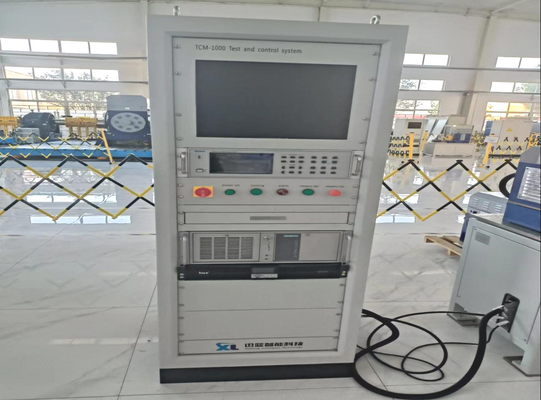

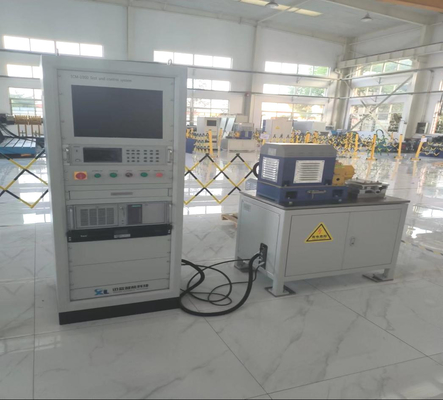

TCM1000 새로운 에너지 전력 테스트 시스템은 새로운 에너지 차량 3 전기 시스템 테스트를 위해 우리 회사가 개발 한 테스트 및 테스트 시스템입니다. 그것은 부하 시뮬레이션을 제공할 수 있습니다,모터 및 컨트롤러 동적 성능 캘리브레이션, 효율 분석, 반응성 테스트, 신뢰성 테스트 등 시스템 에너지 동적 힘 시스템의 출력. 시스템은 동시적으로 속도 토크를 측정합니다.전기 매개 변수, 온도 및 측정 모터의 다른 매개 변수.
TCM1000 엔진, 영구 자석 동기 모터, AC 비동기 모터 및 다른 유형의 모터를 가진 전기 차량의 새로운 에너지 전력 테스트 시스템그 형태는 제어기 매개 변수 측정의 완전한 집합, 완전 M-S 시험, 동적 시험, 시험 속도 토크 파동, 효율 시험, 온도 상승 시험, 잠겨있는 로터 시험, 전기 피드백 시험 등;사용자들이 해당 제품의 성능을 효과적으로 평가할 수 있도록 지원합니다..
기술 매개 변수
| 항목 | 매개 변수 |
| 호스트 모델 | SSCH1.1-3000/6000 |
| 명산 전력 (KW) | 1.5 |
| 가속도 (rpm) | 3000 |
| 일정한 토크 속도의 범위 (rpm) | 150-3000 |
| 일정한 전력 속도의 범위 (rpm) | 3000-6000 |
| 최대 속도 ((rpm) | 6000 |
| 가속 모터크 (Nm) | 3.5 |
| 정압 (V) | 380 |
| 가등류 (A) | 3.2 |
| 과부하 용량 | 120% (10분 60초마다) |
| 모터 온도 모니터링 | PT100 |
| 엔진 냉각 방법 | 공기 냉각 |
제품 기능
통합 설계: 통합 아키텍처 혁신적인 설계 계획, 단순화된 운영 스테이션.
빠른 클램핑: 생산 라인 직원의 작업을 용이하게하고 생산 라인 생산 리듬을 충족시키기 위해 간단하고 효율적인 클램핑 스키마가 채택됩니다.
빠른 테스트: 시스템 사전 설정 테스트 항목을 통해 생산 테스트의 효율성을 향상시킬 수 있습니다.
편리한 조작: 전문 테스트 소프트웨어, 사용자 친화적인 조작 인터페이스.
소프트웨어 특징: 그래픽 인터페이스 (Win7 운영 환경), 오픈 아키텍처 소프트웨어 플랫폼.
데이터 관리: 테스트 프로젝트 편집 기능, 테스트 보고서 수출 기능, 테스트 데이터 분석 기능, 사용자 권한 설정 기능, 바코드 입력 기능을 지원합니다.
강력한 확장성: 기능 사용자 정의를 지원합니다.
전형적 사용법
1모터 성능 시험 및 통제에 관한 연구
2모터 효율 평가
3모터 시스템의 피드 성능 평가
4엔진 내구성 평가 등
흐름 차트
다이내모터 선택
1출력 전력 공식: P2= N * T/ 9.55N: 속도 (r/min) T: 토크 (N.m)
2효율 공식: η=P2/P1*P2: 출력 전력 (W) P1: 입력 전력 (W)
3효율성 경험 값: 시리즈 모터: < 65% 모터: < 30%
4추산 된 인덕션 모터 토크: Tmax=(P2*9.55)/(NO *0.9) *2 × NO: 무부하 회전
5.계산된 시리즈 모터 토크: Tmax=(P1*η*9.55)/(NO *0.6) *2 × NO: 무부하 회전
6DC 모터 토크를 추정: Tmax=(U*I*η*9.55)/(NO *0.5) *2 번 I: 등급 전류
회사 프로파일
시롱 지능형 기술 (루오양) 주식회사 (Seelong Intelligent Technology (Luoyang) Co., Ltd) 는 장비 측정, 제어, 설계, 제조,항공우주 등 다양한 분야에서 전력 엔지니어링 시스템의 판매 서비스, 자동차, 그리고 새로운 에너지; 이 회사는 아름다운 피온 도시 로오양에 위치하고 있습니다.
시롱은 새로운 에너지 모터, 하이브리드 전력 시스템, 엔진, 변속기 및 기타에 대한 테스트 장비의 연구 및 개발, 생산 및 서비스에 특화되어 있습니다.주요 제품은 전기 다이너모미터입니다., 측정 및 제어 시스템, DC 전원 공급 및 상태 보증 시스템.품질 생존과 서비스 개발의 비즈니스 철학을 준수, 다양한 분야의 다양한 종류의 전력 공학 측정 및 제어 솔루션을 사용자에게 제공합니다.
세일롱의 첨단 디자인 철학과 풍부한 산업 경험은 같은 산업의 경쟁자보다 기술적인 이점을 제공합니다.그리고 회사의 제품은 실제 시장 수요를 더 잘 충족시킬 수 있습니다.세일롱은 혁신에 용기를 가지고 있습니다.춘천대학교와 성동대학교와 같은 여러 국내 연구기관과 장기적이고 심도 있는 협력 관계를 맺었습니다.CE 인증, ISO9001 품질 시스템 인증, AAA 수준의 기업 인증, 10 개 이상의 발명 특허와 2 개의 소프트웨어 저작권을 통과했습니다.국내외에서 100명 이상의 사용자에게 전문적인 장비와 서비스를 제공했습니다., 이 기업은 비용 효율적인 제품과 고품질 서비스로 국내외 고객들의 신뢰를 얻었고, 장기적인 이득-이득 전략적 파트너십을 구축했습니다.
회사는 항상 "기술 혁신을 사명으로 삼고 품질 서비스를 목적으로 삼는" 사업 철학을 준수합니다.같은 산업의 선진 수준을 지속적으로 초과하는, 세계로 통합, 측정 및 미래를 제어, 고품질 제품을 만드는. 높은 지능, 정확성, 속도,신뢰성, 그리고 부가가치입니다.
세이롱 지능형 기술 (루오양) 주식회사 (주) 의 모든 직원들은 국내외 고객들의 진심있는 협력을 환영하며 미래와 공동 발전을 위해 함께 노력합니다.
회사 인증서
포장 및 운송
FAQ
Q: 우리의 협력을 위한 최소 주문량은 무엇입니까?
A: 우리는 주식 제품에 대한 1pcs의 작은 트레일 주문을 지원합니다.
Q: 제품에 대해 어떻게 더 많은 정보를 얻을 수 있습니까?
답: 이메일로 문의하면 전자 샘플 북을 보내드립니다.
질문: 지불 기간은 얼마인가요?
A: 일반적으로 40% T/T 보증금, 배송 전에 전체 지불.
Q: 내 주문의 납품 시간은 얼마입니까?
A: 다이너모미터 생산 주기는 6-8 주이며 센서 생산 주기는 2-3 주이며 다른 제품은 저희에게 문의하십시오.
Q: 어떻게 테스트 벤치의 전체 솔루션을 얻을 수 있습니까?
답: 이메일로 문의하면 기술 직원이 상세한 계획에 대해 연락합니다.
Q: 저는 여러분의 공장을 방문할 수 있나요?
A: 물론, 방문 할 수 있습니다.
