SSCH60-4000/15000 650Nm 0.2%FS 새로운 에너지 모터 전기 다이내모미터 테스트 벤치

SSCH60-4000/15000 신에너지 모터 전기 다이나모미터 테스트 벤치

SSCH60-4000/15000 신에너지 모터 전기 다이나모미터 테스트 벤치 설명

신에너지 자동차의 소형화 및 경량화 추세에 따라 60킬로와트 모터는 도시 물류 차량 및 소형 승용차의 핵심 동력원이 되었습니다. 60킬로와트 신에너지 모터 전기 다이나모미터 테스트 벤치는 정밀한 작동 조건 시뮬레이션과 효율적인 데이터 수집을 통해 모터 연구 개발 및 생산에 대한 전방위적인 성능 검증을 제공합니다.

신에너지 모터 테스트 벤치는 60킬로와트의 출력을 핵심으로 설계되었습니다. 도시 도로 정체 시의 시동-정지 및 교외 도로 순항과 같은 일반적인 조건을 시뮬레이션할 수 있으며, 모터-전기/발전 양방향 모드 테스트를 지원합니다. 모터가 에너지 회생 상태(예: 내리막 제동)일 때 테스트 벤치는 회생 전력의 85% 이상을 전력망에 다시 공급하여 테스트의 에너지 소비를 줄이고 차량의 에너지 관리 시나리오를 현실적으로 재현합니다.

SSCH60-4000/15000 신에너지 모터 전기 다이나모미터 테스트 벤치 구성 요소

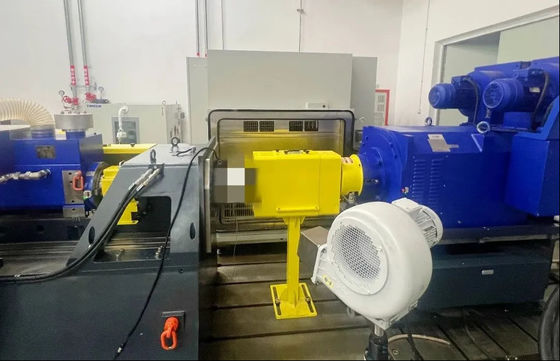

1. 60kW AC 비동기 전기 다이나모미터

•

최대 토크 500N · m(@1000r/min)의 공랭식 비동기 모터로, ±0.2%FS 정확도의 토크 센서가 장착되어 도시 차량의 빈번한 시동 및 정지의 부하 변화를 동적으로 시뮬레이션할 수 있습니다.

•

2단계 인버터를 사용하여 스위칭 주파수는 8kHz이며, 0~15000r/min의 부드러운 속도 조절이 가능합니다.

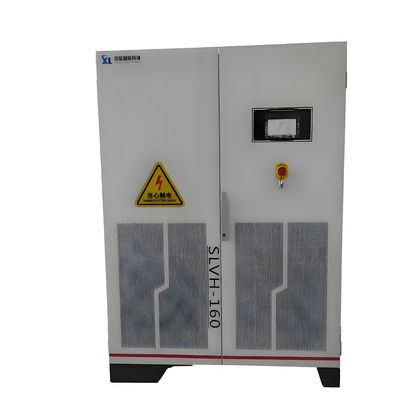

2. 단방향 DC 전원 시스템

•

정격 전력 75kW, 전압 조절 범위 150-600V, 정전압/정전류 제어 모드 지원

•

납축전지 시뮬레이션 알고리즘 내장, 저속 전기 자동차 배터리의 다양한 전력 수준에서의 방전 특성 재현 가능

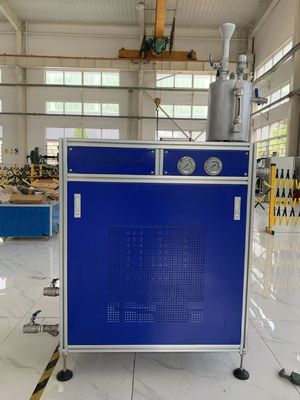

3. 독립 냉각 시스템

•

다이나모미터는 공랭식이며, 테스트 모터는 수냉 루프가 장착되어 있으며 냉각수는 50% 에틸렌 글리콜 수용액입니다.

•

유량 제어 범위 3-30L/min, 온도 제어 정확도 ±1 ° C, 서로 다른 구성 요소 간의 열 간섭 방지

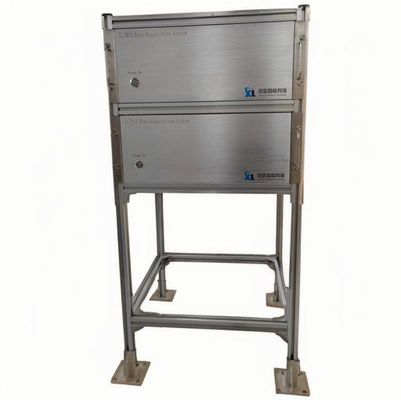

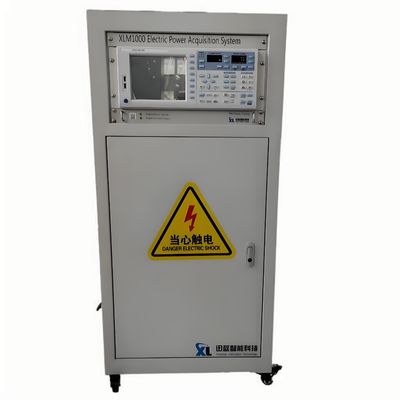

4. 지능형 제어 시스템

•

Windows 기반으로 개발된 상위 컴퓨터 시스템은 CLTC 도시 조건 및 ECE-R101 에너지 소비 테스트와 같은 표준 사이클을 통합합니다.

•

토크 및 회전 속도와 같은 15개의 매개변수를 실시간으로 수집할 수 있습니다. 데이터 샘플링 주파수는 5kHz이며 CAN/LIN 버스 통신을 지원합니다.

SSCH60-4000/15000 신에너지 모터 전기 다이나모미터 테스트 벤치 주요 기술 매개변수

SSCH60-4000/15000 신에너지 모터 전기 다이나모미터 테스트 벤치 기술 특징

1. 정밀한 작동 조건 시뮬레이션 기능

동적 토크 로딩 알고리즘을 통해 도시 도로에서 0-60km/h 가속 과정 동안의 토크 변화를 재현할 수 있으며, 변동폭은 ±2% 이내로 제어되어 모터 컨트롤러의 동적 성능 테스트 요구 사항을 충족합니다.

2. 광범위한 온도 적응성 테스트

-30 ° C ~ 80 ° C 환경 챔버(선택 사항)를 습도 제어 20% ~ 85% RH와 결합하여 다양한 기후대에서 모터의 성능을 테스트하며, 온도 상승 테스트 정확도는 ±1.5 ° C입니다.

3. 기본 고장 시뮬레이션 기능

모터 위상 손실 및 비정상적인 센서 신호와 같은 6가지 일반적인 유형의 고장을 시뮬레이션하여 개발자가 모터 보호 전략을 최적화하도록 지원합니다.

4. 효율 분석 도구

내장된 모터 효율 MAP 생성 기능, 다양한 작동 조건에서 효율 곡선을 자동으로 플로팅하고, 유사 제품과의 데이터 비교를 지원하여 최적화 설계를 지원합니다.

SSCH60-4000/15000 신에너지 모터 전기 다이나모미터 테스트 벤치 일반적인 응용 분야

1. 소형 승용차용 모터 테스트

A0급 순수 전기 세단 및 도시 이동 차량의 구동 모터 테스트에 적용 가능하며, GB/T 18388에 규정된 정격 전력, 효율 및 기타 테스트 항목을 완료할 수 있습니다.

2. 도시 물류 차량 개발

4.5톤 미만의 전기 물류 차량에 대한 모터 성능 검증을 지원하며, 도시 배송에서 빈번한 시동-정지, 저속 등반 및 기타 작동 조건을 시뮬레이션합니다.

3. 저속 특수 차량

전기 관광 차량 및 현장 운송 차량과 같은 저속 차량의 모터에 대한 내구성 테스트를 제공하며, 8시간 연속으로 고부하 조건에서 작동할 수 있습니다.

4. 모터 컨트롤러 매칭

12,000 r/min 고속에서 제어 전략을 조정하는 등 벤치에서 모터 및 컨트롤러 매개변수를 최적화하면 모터 효율을 2~3% 향상시키고 차량 주행 거리를 연장할 수 있습니다.
