제품 상세 정보:
|
| 힘: | 180 kw | 가속도: | 4000RPM |
|---|---|---|---|
| 토크 정확도: | ±0.1%FS | 속도 정확도: | ±1rpm |
| 냉방 모드: | 강제 공기 냉각 | 주유 방식: | 그리스 |
| 정격 토크: | 1500N · m | 과부담: | 120% |
| 강조하다: | CMC 고속도 힘을 재는 기계,100 KW 고속도 힘을 재는 기계,100 KW dc 힘을 재는 기계 |
||

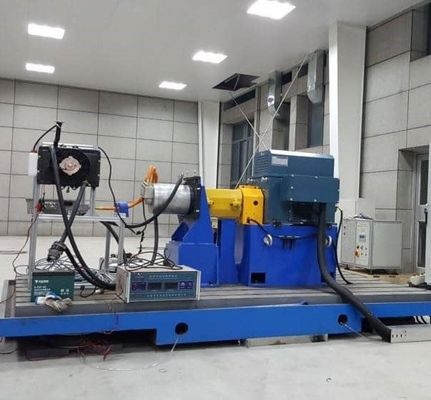

SSCH180-4000/15000 새로운 에너지 모터 다이너모미터 시험 벤치
SSCH180-4000/15000 새로운 에너지 모터 다이내모미터 시험 벤치 설명
신에너지 상업용 차량과 고급 승용차 분야에서 180kW의 모터가 주류 구성이 되고 있습니다.이러한 고전력 모터의 성능은 차량의 범위와 무거운 짐 용량에 직접적으로 영향을 미칩니다.180kW의 새로운 에너지 모터 다이너모터 테스트 벤치는 이러한 유형의 모터에 대한 "성능 테스트 장소"로 정확하게 설계되었습니다.완전한 상태 시뮬레이션과 정확한 데이터 수집을 통해 복잡한 응용 시나리오에서 고전력 모터의 안정적인 작동을 보장.
다이너모터 테스트 벤치는 180 킬로와트의 핵심 전력 범위로 설계되었습니다.상업용 차량의 등반 ( 기울기 ≥30%) 및 승용차의 고속 순항 (속도 > 160km/h) 과 같은 극한 조건을 시뮬레이션할 수 있습니다., 또한 양방향 에너지 흐름을 테스트 할 수있는 기능이 있습니다. 모터가 전력 생산 상태에있을 때 (자동차가 내리막을 느낍니다.테스트 벤치는 95% 이상의 에너지 회수율로 재생된 전기를 다시 네트워크로 공급할 수 있습니다., 테스트의 에너지 소비 비용을 줄이고 차량 에너지 관리 시나리오를 현실적으로 재현합니다.
SSCH180-4000/15000 새로운 에너지 모터 다이너모미터 시험 벤치 구성 요소
1180kW AC 아시크론 모터
•
180kW AC 비동기 모터, 최대 토크 1200N · m (@1500r/min), 고정도 토크 센서 (정밀도 ± 0.1%FS) 를 갖추고 있습니다.가동 동력 변동을 시뮬레이션 할 수 있습니다.
•
그것은 0-15000r/min 범위 내에서 원활한 모터 회전 조절을 가능하게 최대 10kHz의 스위치 주파수와 함께 3 레벨 인버터로 장착됩니다.

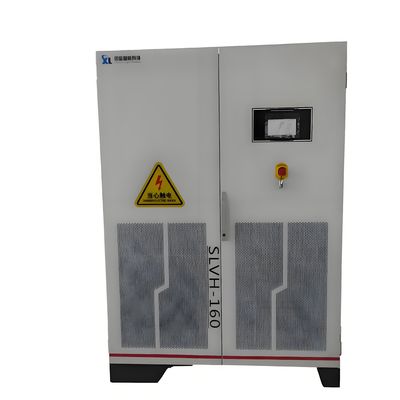

2양방향 DC 전원 공급 시스템
•
등급 전력: 200kW, 전압 조절 범위: 200-850V, 세 가지 제어 모드를 지원합니다: 일정한 전압 / 일정한 전류 / 일정한 전력
•
내장 리?? 배터리 시뮬레이션 알고리즘이 장착되어 있으며, 다른 SOC 상태에서 배터리 배열 특성을 재현할 수 있습니다.예를 들어 낮은 온도 (-30 °C) 에서 배터리의 내적 저항이 증가하는 실제 작업 조건

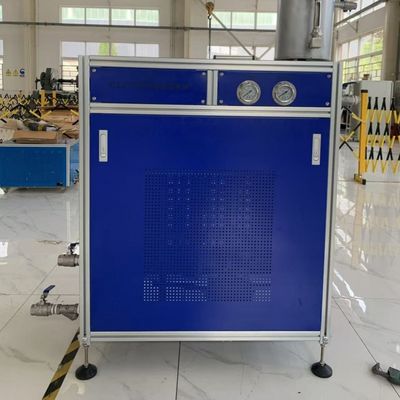

3복잡한 냉각 순환 시스템
•
주요 루프는 냉각을 위해 에틸렌 글리콜 수 용액을 사용하며, 흐름 조절 범위는 5-50L/min이며 온도 조절 정확도는 ±0.5 °C입니다.
•
고온 조건에서 열 결합 간섭을 피하기 위해 역량계와 시험 모터는 별도의 냉각 회로로 설계됩니다.

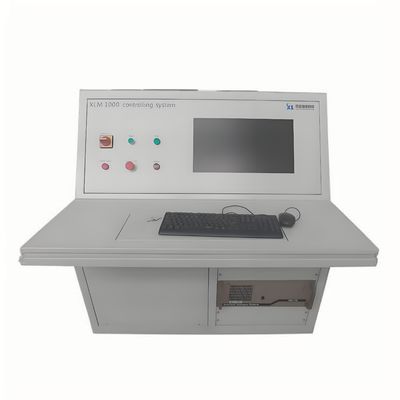

4지능형 측정 및 제어 플랫폼
•
윈도우를 기반으로 개발된 상부 컴퓨터 시스템은 C-WTVC 상업용 차량 테스트 사이클과 NEDC 승용차 테스트 사이클과 같은 표준 상태 라이브러리를 통합합니다.
•

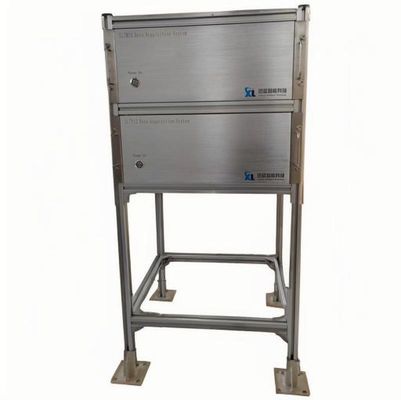

토크, 속도, 전압, 전류 등 20개 이상의 매개 변수를 실시간으로 수집할 수 있습니다.데이터 샘플링 주파수는 10kHz에 도달하고 CAN 버스를 통해 외부 장치와 실시간 통신을 지원합니다.
SSCH180-4000/15000 새로운 에너지 모터 다이너모미터 시험 벤치 주요 기술 매개 변수
| 시스템 모듈 | 기술 사양 |
| 다이너모미터 |
정량 전력: 180kW 최대 속도: 15000r/min 최고 토크: 1500Nm |
| DC 전원 공급 |
전압 범위: 200~850V 최대 전류: 300A 조절 정확도: ±0.5% |

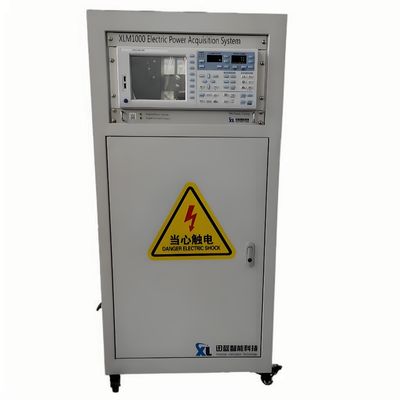

| 전력 분석기 |
전압 측정 정확도: 0.05%FS 전류 측정 정확도: 0.02%FS 전력 요인 측정 범위: -1 ~ +1 |
| 냉각 시스템 |
최대 냉각 전력: 30kW 온도 조절 범위: -10°C ~ 120°C 흐름 조절 정확도: ±1%
|
| 동적 반응 |
토크 단계 반응 시간: < 5ms 속도 안정화 시간: < 20ms |
SSCH180-4000/15000 새로운 에너지 모터 다이내모미터 시험 벤치 기술 특성
1높은 동적 부하 시뮬레이션 기능
실시간 토크 로딩 알고리즘을 통해 차량의 시작 단계 (0-50km/h 가속) 의 토크 급격한 변화 현상을 재생할 수 있습니다.그리고 토크 변동은 ±1 내에서 제어됩니다.0.5%, 모터 컨트롤러의 동적 성능 테스트 요구 사항을 충족합니다.
2넓은 온도 범위의 환경 시뮬레이션
선택적으로 -40°C~120°C의 환경 챔버와 습도 조절 (20%~95% RH)그것은 극도로 추운 지역에서 모터의 성능 저하를 테스트 할 수 있습니다 (예를 들어 중국 동북부의 겨울) 과 열대 높은 온도, 온도 상승 테스트 정확도는 ± 1 ° C입니다.
3오류 주입 테스트 기능
이 시스템은 모터와 센서 고장 등의 회전 간 단회로와 같은 10종류의 일반적인 고장의 시뮬레이션을 지원합니다.개발자가 엔진에 대한 장애 내성 제어 전략을 최적화하고 탑재 모터 시스템의 안전성을 향상시키는 데 도움이 됩니다..
4지능형 데이터 분석 플랫폼
내장된 모터 효율 MAP 생성 도구, 다른 속도 - 토크 간격에 대한 효율 클라우드 지도를 자동으로 작성할 수 있습니다업계의 벤치마크 모터 데이터로 벤치마킹 분석을 지원합니다., 디자인 솔루션을 최적화하는 데 연구 개발 팀을 지원합니다.
SSCH180-4000/15000 신 에너지 모터 다이너모미터 시험 벤치 전형적인 응용 분야
1상업용 차량의 모터 테스트
그것은 8-12 미터 순수 전기 버스 및 4.5-18 톤 물류 차량의 드라이브 모터의 성능 검증에 적용되며, 등급 전력,효율성 및 과부하 용량 GB/T 18388-2021.
2고급 승용차 모터의 연구 및 개발
Support motor system testing for four-wheel drive high-performance electric vehicles (such as models that can accelerate from 0 to 100km/h in less than 3 seconds) and simulate motor thermal management performance under conditions such as continuous rapid acceleration and high-speed cruising.
3특수 차량 전력 시스템
공항 셔틀 버스 및 항만 트랙터와 같은 특수 차량의 저속 고토크 모터에 대한 테스트 솔루션을 제공하십시오.10시간 이상 무거운 부하 조건에서 내구성 테스트를 완료할 수 있습니다..
4. 모터 컨트롤러 일치 개발
모터와 컨트롤러 사이의 매개 변수 일치가 벤치를 통해 최적화 될 수 있습니다. 예를 들어 18000r/min의 고속 조건에서 벡터 제어 매개 변수를 최적화하는 것,고속지대에서 엔진의 효율성을 3-5% 증가시킬 수 있습니다., 차량의 고속 범위를 직접적으로 향상시킵니다.
SSCH 시리즈 모델 매개 변수 정보
| 모델 | 전력 (KW) | 토크 (Nm) | 가속도 (rpm) | 최대 속도 (rpm) | 토크 측정 정확성 |
| SSCH30-4500/18000 | 30 | 64 | 4500 | 18000 | 00.2%FS |
| SSCH45-4500/18000 | 45 | 95 | 4500 | 18000 | 00.2%FS |
| SSCH60-4000/15000 | 60 | 143 | 4000 | 15000 | 00.2%FS |
| SSCH90-4000/15000 | 90 | 215 | 4000 | 15000 | 00.2%FS |
| SSCH110-4000/15000 | 110 | 263 | 4000 | 15000 | 00.2%FS |
| SSCH160-4000/15000 | 160 | 382 | 4000 | 15000 | 00.2%FS |
| SSCH200-4000/12000 | 200 | 477 | 4000 | 12000 | 00.2%FS |
| SSCH250-4000/12000 | 250 | 597 | 4000 | 12000 | 00.2%FS |
| SSCH300-4000/10000 | 300 | 716 | 4000 | 10000 | 00.2%FS |
| SSCH350-4000/10000 | 350 | 836 | 4000 | 10000 | 00.2%FS |
| SSCH400-4000/10000 | 400 | 955 | 4000 | 10000 | 00.2%FS |
| 사용자 정의 할 수 있습니다. | |||||
