제품 상세 정보:
|
| 힘: | 180 kw | 가속도: | 1000RPM |
|---|---|---|---|
| 토크 정확도: | ±0.25%FS | 속도 정확도: | ± 0.3R/분 |
| 정격 토크: | 1720nm | 일정한 전력 속도: | 1000-3800rpm |
| 일정한 토크 spe: | 0-1000RPM | 과부담: | 120% |
| 강조하다: | 0.05%FS 고속도 힘을 재는 기계,18000 rpm 고속도 힘을 재는 기계,18000 rpm 엔진 동력계 |
||

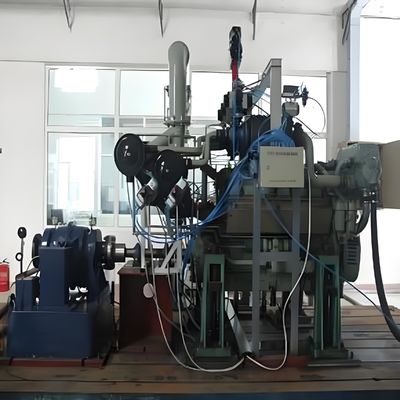

SSCD180-1000-3800 180kW 1720Nm 높은 토크 측정 정확성 디젤 엔진 전기 다이너모미터 테스트 벤치
표준
1.GB18297 (도로차 엔진의 성능 시험 코드)
2.GB19055 (자동차 엔진에 대한 신뢰성 시험 방법)
SSCD180-1000-3800 180kW 1720Nm 높은 토크 측정 정확성 디젤 엔진 전기 다이너모미터 테스트 벤치설명
180kW 디젤 엔진 전기 역량 측정기 테스트 벤치는 전기 역량 측정기 기술과 지능형 제어 기능을 통합한 전문 테스트 시스템입니다. It quantitatively evaluates engine performance through full-condition dynamic simulation and plays a core role in the research and development verification and production quality control of small and medium power diesel engines.
- 네
이 테스트 벤치는 모듈형 통합 설계를 채택합니다. 그것의 핵심 기능은 전기 역량계를 통해 엔진의 실제 작동 부하를 시뮬레이션하는 것입니다.고 정밀 센서 배열과 지능형 제어 시스템과 결합, 전력 매개 변수 (전력 / 토크 / 회전 속도), 경제 지표 (연료 소비) 및 배출 데이터의 실시간 수집 및 분석을 달성합니다. The test bench needs to be equipped with professional vibration isolation foundations (natural frequency ≤6Hz) and sound barriers (noise reduction ≥42dB) to ensure the stability of the test environment and the accuracy of the data.
SSCD180-1000-3800 180kW 1720Nm 높은 토크 측정 정확성 디젤 엔진 전기 다이너모미터 테스트 벤치핵심 부품

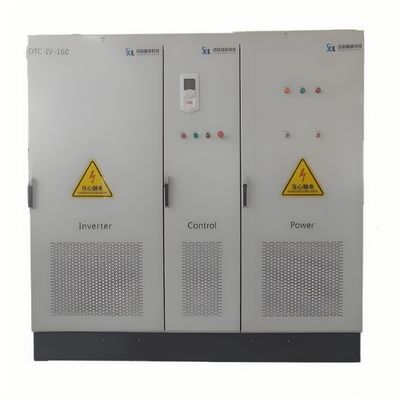

(1) 전기 다이노모터 시스템
모델 구성: 220kW AC 비동기 모터, 4차원 동적 작동 능력 (전력 생산/전기 모드 전환 시간 ≤25ms)
기술적 장점: 동적 토크 반응 시간 < 12ms (단계 제어), 에너지 피드백 효율 ≥93% (그리드에 연결된 인버터를 통해 전력 회원)

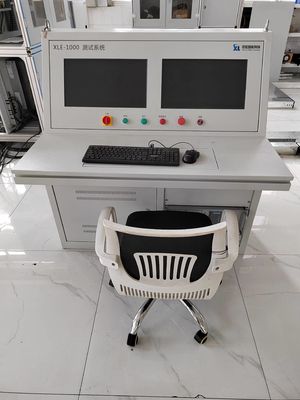

(2) 지능형 측정 및 제어 시스템

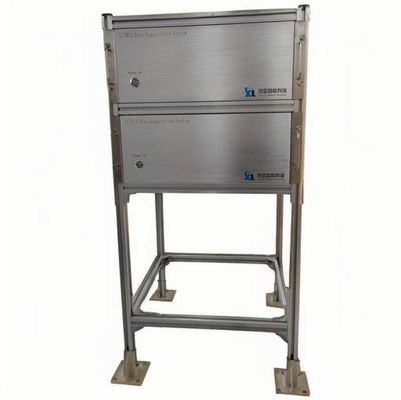

하드웨어 플랫폼: PLC (ABB) + ADVANTECH 산업용 컴퓨터 아키텍처, 16채널 동기 샘플링 (2kHz 샘플링 속도)
소프트웨어 기능:
미리 설정된 테스트 조건 라이브러리(ISO 8178 정정 상태 사이클, WLTC 임시 사이클 등 12개의 표준 절차를 포함한다)
실시간 3D 데이터 시각화(동맥 속도 연료 소비 3D MAP의 동적 생성 지원)
다단계 오류 경고 메커니즘(경보 응답 시간 ≤600ms, 소음 및 빛 경보 및 자동 종료 보호)
(3) 보조 기능 시스템

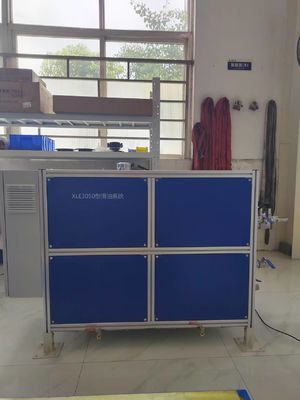

1연료 공급 장치:
고압 공통열차 시뮬레이션 장치 (0~170MPa에서 조절할 수 있으며, 흐름 조절 정확도는 ±0.35% FS)
다급 연료 지능식 전환 시스템 (0#/-35# 디젤의 자동 전환을 지원, 전환시간 ≤15초)

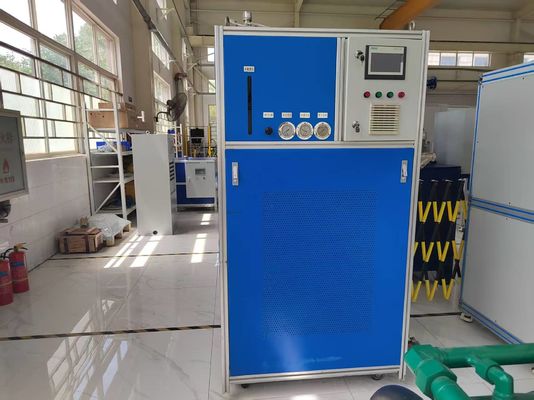

2열 관리 장치:
80kW의 고효율 판 열 교환 시스템 (온도 조절 범위 20-110°C, 정확도 ±0.6°C)
변주 주파수 냉각 팬 (냉각 액체의 온도 경사량에 따라 자동으로 열 분비 전력을 조절)
3. 배출량 시험 단위:
5부위 가스 분석기 (CO/HC/NOx 측정 정확도 ±1.2%, O2/CO2 측정 정확도 ±0.6%)
입자 샘플링 및 분석 시스템 (최근 ISO 16183 표준에 따라 PM 측정의 하위 제한 0.015mg/m3)
SSCD180-1000-3800 180kW 1720Nm 높은 토크 측정 정확성 디젤 엔진 전기 다이내모터 테스트 벤치 기술적 매개 변수
| 매개 변수 | 기술 지표 | 측정 정확성 |
| 전력 측정 범위 | 0-180kW (연속적이고 안정적인 작동) | ±0.55%FS |
| 속도 조절 범위 | 1000~3800r/min | ±0.3r/min |
| 토크 측정 정확성 | ±0.25%FS (20%~100% 범위) | |
| 연료 소비율 | 188-235g/kW·h | ±0.35%FS |
| 배기 역압 조절 | 0-90kPa (제어 정확도 ±0.4% FS) | |
| 환경 시뮬레이션 매개 변수 | 온도는 -35°C ~ +55°C, 고도 0-4800m | 온도 ±1.2°C |
SSCD180-1000-3800 180kW 1720Nm 높은 토크 측정 정확성 디젤 엔진 전기 다이너모미터 테스트 벤치일반적인 응용 시나리오
전력 성능 최적화: 전속 범위의 외부 특성 곡선의 매핑을 완료 (토크 변동 ≤1.2%),그리고 연료 주입 압력 및 터보 충전을 최적화.
배출량 준수 검증: 국가 VI b 배출량 인증 테스트를 지원합니다 (NOx 배출량 제어 정확도 ±2.5%),SCR+DPF 복합 후처리 시스템의 효율성 평가
전자 제어 시스템 캘리브레이션: 역항역 기능을 통해 낮은 온도의 시작 연료 주입 전략과 철도 압력 제어 논리를 테스트 (전기 모드 전력 ≥40kW)
내구성 성능 테스트: 1000시간의 집중적인 내구성 사이클 (부하 변동 ≤3.5%) 을 수행하고 실린더 라인러 마모 ≤0.025mm를 모니터링합니다.
환경 적응력 테스트: 높은 고도 (해발 4,200m, 흡입 산소 농도 11.8%) 와 극심한 추운 환경 (-30°C)
오프라인 전체 검사 프로세스: 6분 동안 빠른 성능 스캔 (14가지 주요 지표를 포함하고), 전력 일관성 ±1.8% 내에서 제어
프로세스 변경 검증: 부품 교체 후 성능 비교 (예를 들어 연료 주입기 교체 후 연료 소비 오차 ≤0.7%, 배출 지수 변동 ≤3%)
테스트 벤치는 전기 전력 측정 기술과 지능형 제어의 깊은 통합을 통해 R&D 설계에서 대량 생산 품질 관리에 이르기까지 전체 프로세스 테스트 커버리지를 달성합니다.180kW 디젤 엔진의 기술 업그레이드와 품질 통제를 위한 정확한 수치 데이터 지원.
SSCD 시리즈 모델 매개 변수 정보
| 모델 | 전력 (KW) | 토크 (Nm) | 가속도 (rpm) | 최대 속도 (rpm) | 토크 측정 정확성 |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 00.2%FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 00.2%FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 00.2%FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 00.2%FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 00.2%FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 00.2%FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 00.2%FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 00.2%FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 00.2%FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 00.2%FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 00.2%FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 00.2%FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 00.2%FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 00.2%FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 00.2%FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 00.2%FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 00.2%FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 00.2%FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 00.2%FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 00.2%FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 00.2%FS |
| 사용자 정의 할 수 있습니다. | |||||
