SSCD300-1500-3200 높은 토크 측정 정확성 낮은 유지 보수 디젤 엔진 전기 다이내모터 테스트 벤치

SSCD300-1500-3200 높은 토크 측정 정확도 낮은 유지 보수 디젤 엔진 전기 동력계 테스트 벤치

SSCD300-1500-3200 높은 토크 측정 정확도 낮은 유지 보수 디젤 엔진 전기 동력계 테스트 벤치 개요

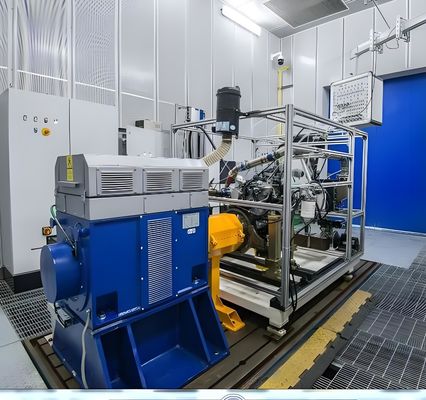

300kW 디젤 엔진 전기 동력계 테스트 벤치는 전기 동력계 기술 및 지능형 제어를 통합하는 전문 테스트 플랫폼으로, 풀 컨디셔닝 시뮬레이션을 통해 엔진 성능을 정량적으로 평가하고 R & D 검증 및 대량 생산 품질 관리에서 핵심 역할을합니다. ​
​
테스트 벤치는 모듈 식 통합 설계를 채택합니다. 핵심 기능은 고정밀 센서 어레이 및 지능형 제어 시스템과 결합하여 전기 동력계를 통해 엔진 하중 조건을 시뮬레이션하여 전력 매개 변수 (전력/토크/속도), 경제 지표 (연료 소비) 및 배출 데이터의 실시간 수집을 달성하는 것입니다. 테스트 벤치에는 테스트 환경의 안정성을 보장하기 위해 전문 진동 감소 파운데이션 (고유 주파수 ≤5Hz)과 방음 캐빈 (노이즈 감소 ≥45dB)이 장착되어 있어야합니다.
​
SSCD300-1500-3200 높은 토크 측정 정확도 낮은 유지 보수 디젤 엔진 전기 동력계 테스트 벤치 코어 구성 요소

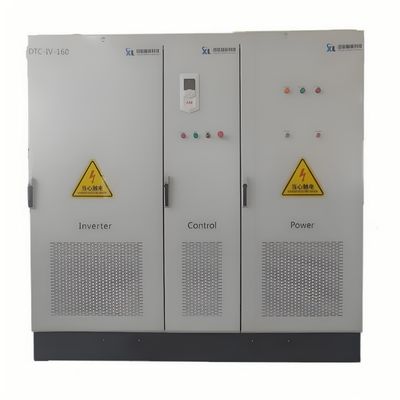

(1) 전기 동력계 시스템

모델 구성 : 표준 350kW AC 비동기 전기 동력계, 4 쿼트 작동 기능 (전력 생성/전기 모드 전환 시간 ≤20ms)

기술적 장점 : 동적 응답 시간 <10ms (토크 스텝 제어), 에너지 피드백 효율 ≥95% (그리드 연결 인버터를 통한 에너지 복구)

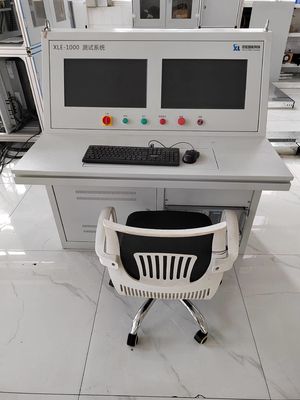

(2) 지능형 측정 및 제어 시스템

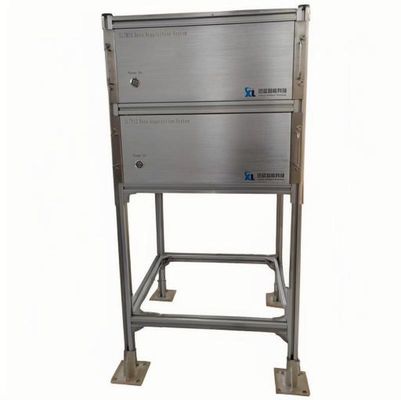

하드웨어 플랫폼 : PLC (ABB) + 산업용 PC (Advantech) 아키텍처, 16 채널 동기 샘플링 (샘플링 속도 1khz)을 지원합니다.

소프트웨어 기능 :

사전 설정 테스트 조건 라이브러리 (ISO 8178 정상 상태주기, WLTC 과도 사이클과 같은 12 개의 표준 절차 포함)

실시간 데이터 시각화 (동적 토크 속도 3D 맵의 동적 생성 지원)

레벨 3 결함 경고 (경고 응답 시간 ≤500ms)

(3) 보조 기능 시스템

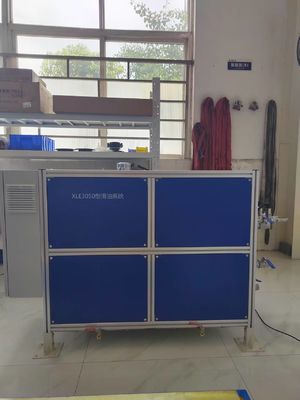

1. 연료 공급 장치 :

고압 공통 레일 시뮬레이션 장치 (0 ~ 180mpa로 조정 가능, 유량 제어 정확도 ± 0.3% fs)
다중 등급 연료 스위칭 시스템 (0#과 -10# 디젤 사이의 자동 스위칭 지원)

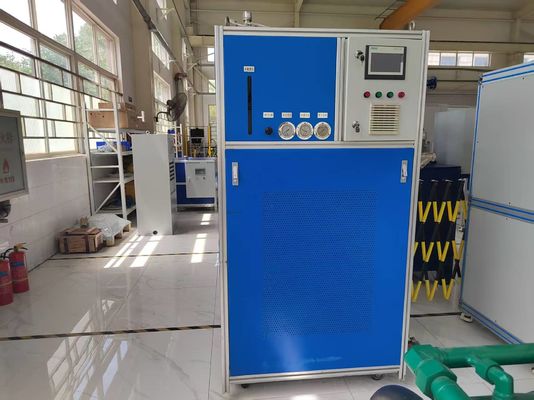

2. 열 관리 장치 :
150kW 플레이트 열 교환기 시스템 (온도 제어 범위 20-110 ° C, 정확도 ± 0.5 ° C)

지능형 팬 주파수 변환 제어 (냉각수 온도에 따라 냉각 전력을 자동으로 조정)

3. 배출 시험 단위 :
5 성분 가스 분석기 (CO/HC/NOX 측정 정확도 ± 1%, OAT/CO₂ 측정 정확도 ± 0.5%)

미립자 물질 샘플링 시스템 (PM 측정 하한 0.01mg/m³, ISO 16183 표준 준수)

SSCD300-1500-3200 높은 토크 측정 정확도 낮은 유지 보수 디젤 엔진 전기 동력계 테스트 벤치 기술 매개 변수

SSCD300-1500-3200 높은 토크 측정 정확도 낮은 유지 보수 디젤 엔진 전기 동력계 테스트 벤치 전형적인 응용 시나리오

(1) 연구 개발 테스트
전력 성능 개발 : 외부 특성 곡선의 완전한 매핑 (최고 속도 범위에서 토크 변동 ≤1.2%), 터보 차저와 일치하도록 연료 분사 전진 각도를 최적화합니다.

배출 최적화 검증 : 국가 VI B 배출 인증 테스트 지원 (NOX 배출 제어 정확도 ± 2%) 및 SCR 시스템 효율성 평가

전자 연료 분사 시스템 교정 : 리버스 드래그 기능 (전기 모드 전력 ≥50kW)을 통해 콜드 스타트 ​​연료 분사 전략 테스트

(2) 신뢰성 검증
내구성 성능 테스트 : 1000 시간의 집중 내구성주기 (하중 변동 ≤3%)를 수행하고 실린더 라이너 마모 ≤0.05mm 모니터링
환경 적응성 테스트 : 시뮬레이션 된 높은 고도 (4500m, 섭취 산소 농도 11.3%) 및 극한 감기 (-30 ° C) 스타트 업 성능

(3) 생산 품질 관리
오프라인 전체 검사 : 10 분의 빠른 테스트 (15 개의 주요 지표 커버), ± 1.5% 내에서 전력 일관성 제어

프로세스 검증 : 구성 요소 변경 후 성능 비교 (예 : 연료 인젝터 교체 후 연료 소비 편차 ≤0.8%)

테스트 벤치는 Electric Dynamometer 기술과 지능형 제어의 깊은 통합을 통해 R & D에서 대량 생산에 이르기까지 전체 프로세스 테스트 범위를 달성하여 300kW 클래스 디젤 엔진의 기술 업그레이드에 대한 정확한 정량적 데이터 지원을 제공합니다.

SSCD 시리즈 모델 매개 변수 정보

회사 프로필

Seelong Intelligent Technology (Luoyang) Co., Ltd.는 항공 우주, 자동차 및 새로운 에너지와 같은 다양한 분야에서 전력 엔지니어링 시스템의 장비 측정, 제어, 설계, 제조 및 판매를 전문으로하는 첨단 기술 기업입니다. 이 회사는 신의 수도 인 아름다운 모란 꽃 도시인 루양에 위치하고 있습니다.

주요 제품은 전기 동력계, 토크 센서, 측정 및 제어 시스템 및 조건 보증 시스템 및 기타 제품입니다. 개발을위한 생존 및 서비스를위한 품질의 비즈니스 품질 철학을 준수하여 다양한 분야의 전력 엔지니어링 측정 및 제어 솔루션을 제공하기 위해 완전한 영업 서비스 시스템을 구축하십시오.

Seelong의 고급 설계 철학과 풍부한 산업 경험은 회사에 같은 산업의 경쟁 업체보다 기술적 인 이점을 제공하며 회사의 제품은 실제 시장 수요를 더 잘 충족시킬 수 있습니다. Seelong은 혁신에 용감합니다. 자체 기술 혁신과 개발을 평가하면서 Tsinghua University 및 Shandong University와 같은 여러 국내 연구 기관과 장기적이고 심층적 인 협력 관계를 구축했습니다. CE 인증, ISO9001 품질 시스템 인증, AAA 레벨 엔터프라이즈 인증, 10 개 이상의 발명 특허 및 2 개의 소프트웨어 저작권을 얻었습니다. 이 회사는 국내 및 국제적으로 100 명 이상의 사용자에게 전문 장비 및 서비스를 제공했으며, Enterprise는 비용 효율적인 제품 및 고품질 서비스를 통해 국내 및 외국 고객의 신뢰를 얻었으며 장기 Win-WIN 전략적 파트너십을 설립했습니다.

이 회사는 항상 "기술 혁신을 목적으로 선교 및 품질 서비스로 사용하는"비즈니스 철학을 준수하며, 같은 산업의 고급 수준을 끊임없이 능가하고, 세계에 통합하고, 미래를 측정하고, 고품질 제품을 만들고, 고품질 제품을 만들고 있습니다. 높은 인텔리전스, 정밀, 속도, 신뢰성 및 부가 가치로 제품 및 서비스를 고객에게 제공합니다.
Seelong Intelligent Technology (Luoyang) Co., Ltd.의 모든 직원은 국내 및 외국 고객의 진심으로 충격적인 협력을 환영하며 미래와 공통 개발을 위해 함께 일합니다.

회사 인증서

포장 및 배송

FAQ

Q : 협력을위한 최소 주문 수량은 얼마입니까?
A : 우리는 재고 제품에 대해 1 개 PC의 작은 트레일 오더를 지원합니다.
Q : 제품에 대해 더 많이 배울 수있는 방법은 무엇입니까?
A : 이메일을 남겨 주시면 전자 샘플 책을 보내드립니다.
Q : 지불 기간은 무엇입니까?
A : 일반적으로 40% T/T 예금, 배송 전에 전액 지불하십시오.
Q : 주문의 리드 타임은 무엇입니까?
A : Dynamometers 생산주기는 6-8 주, 센서 생산주기는 2-3 주이며 다른 제품은 저희와 연락하십시오.
Q : 테스트 벤치의 전반적인 솔루션을 어떻게 얻습니까?
A : 이메일을 남겨주세요. 기술 직원이 자세한 계획에 대해 귀하와 의사 소통 할 것입니다.
Q : 공장을 방문하러 갈 수 있습니까?
A : 물론, 당신은 항상 방문을받는 것을 따뜻하게 환영합니다.
