제품 상세 정보:
|
| 일정한 전력 속도 범위 (RPM): | 4200-15000 rpm | 모델: | SSCH45-4200/17000 |
|---|---|---|---|
| 습도: | ≤ 80% | 일정한 토크 속도 범위: | 0-4200 rpm |
| 냉각 방법: | 풍랭식입니다 | 높이: | <1000m |
| 측정 정확도: | ±0.2%FS | 정량력: | 45 kw |
| 정격 토크: | 95Nm | 최대 작업 속도 (RPM): | 17000rpm |
| 정격 전압 (V): | AC 380 | 정격 전류(A): | 87 A |
| 부호기: | 상하이 진펜 | 인코더 모델: | HTL 512 |
| 과부하 성능: | 110% | ||
| 강조하다: | 차량 모터 성능 테스트 벤치 시스템,45kW 모터 성능 테스트 벤치 시스템 |
||
다이너모미터 시험 벤치 구성 설명

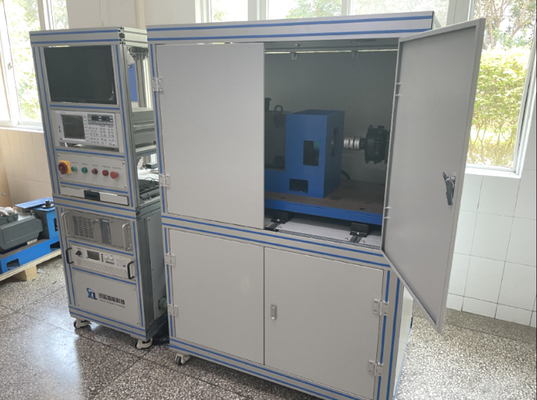

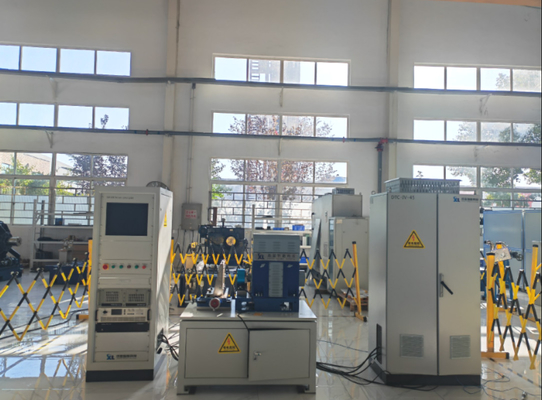

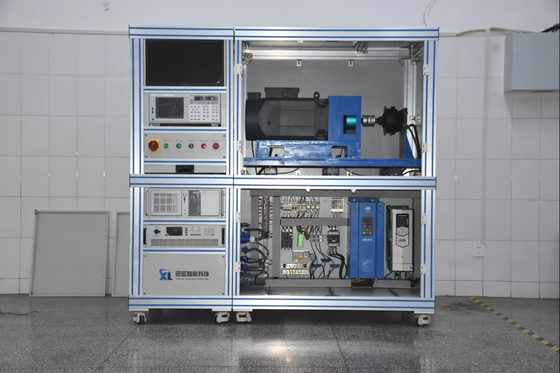

전체 시험 벤치는 위의 그림에서 표시되어 있으며, 주로 전기 역량계, 시험 중인 모터에 대한 장착 브래킷, 연결 샤프트, 보호 커버 등이 포함되어 있습니다.
전기 역량계에는 공기 냉각 장치 (풍선), 회전 인코더 및 샤프트 온도 모니터링 시스템이 포함되어 있습니다. 모터 베어링은 수입 베어링입니다.속도 신호는 버스를 통해 변주 주파수 드라이브 캐비닛에 전송됩니다, 토크 신호는 원래 보호 케이블을 사용하여 클로즈드 루프 컨트롤을 형성하기 위해 제어 시스템에 전송됩니다. 동시에 속도와 토크 값은 저장되고 표시됩니다.그리고 컴퓨터 단위에서 조정 및 제어.
적용
시롱 E-모터 테스트 베드는 전기, 기계, 열 및 음향 특성을 분석하고 결정하는 데 사용됩니다. 기능,신뢰성 및 내구성 테스트 및 냉동 시작 성능 측정은 현실적인 조건에서 구현 할 수 있습니다.통합된 Seelong TCM 자동화 시스템은 완전히 자동 실행을 허용하므로 모든 관련 테스트 절차에 대한 시간과 비용 효율적인 테스트를 수행합니다.
모든 측정 데이터는 균일한 시간표로 저장되며 데이터 후처리 도구로 추가 처리 할 수 있습니다.SeeLong SLM에 기반한 "Virtual Proving Ground" 기술의 선택적 통합은 또한 통합을 구현하기 위해 가상 개발 및 테스트 환경을 제공합니다., 최적화 및 검증 작업은 테스트 베드에서도 가능합니다.
기술 매개 변수
SSCH45-4200/17전기 다이너모미터 기술 매개 변수
| 항목 | 전기 다이노모터 매개 변수 |
| 모델 | SSCH45-4200/17000 |
| 브랜드 | 시롱 |
| 가등식 전력 (kW) | 45 |
| 가속 모터 (Nm) | 95 |
| 일정한 토크 속도 범위 (rpm) | 0-4200 |
| 끊임 없는 힘속도범위 (rpm) | 4200~15000 |
| 최대 작동 속도 (rpm) | 17000 |
| 가등전압 (V) | AC 380 |
| 가등 전류 (A) | 87 |
| 열 분비 방법 | 공기 냉각 |
|
토크 측정 정확성(%FS) |
±00.2%FS |
| 인코더 | 상하이 진펜 |
| 코더 모델 | HTL 512 |
| 사용자 정의 할 수 있습니다. | |
SSCH45전기 다이너모터는 다음과 같은 중요한 장점을 가지고 있습니다.
수압 및 회전 전류 역량 측정기의 기본 원리는 원동력에서 생성되는 기계 에너지를 열 에너지로 변환하고 물로 냉각한 후 열을 제거하는 것입니다.원동력에서 방출되는 에너지는 회수할 수 없다, 그리고 에너지 또한 변환 과정에서 소비됩니다.전기 다이노모터는 원동력에서 생성되는 기계 에너지를 전기 에너지로 변환하고 다른 장비에 사용할 수 있도록 내부 그리드에 다시 공급 할 수 있습니다..
전기 역량 측정기의 부하 특성은 제로 회전에서 명산 회전까지의 일정한 토크 특성과 명산 회전에서 최대 회전까지의 일정한 전력 특성이 있습니다.전력 기계의 부하 특성을 완전히 준수하는일반적으로 수압 역량계는 한 방향으로만 부하 될 수 있습니다. 에드디 전류 역량계는 두 방향으로 부하 될 수 있습니다.전기 다이노모터는 쉽게 양방향 로딩을 실현 할 수 있으며 전력 역부착 원동력으로 사용할 수 있습니다.
국가 표준에 완전히 부합하는 액세서리를 사용하기 때문에 사용자는 유지보수를 위해 제조사에 의존 할 필요가 없으며 매일 유지보수를 스스로 수행 할 수 있습니다.호스트와 센서를 교체해야 할 경우에도전기 다이노모터는 기업 테스트 장비의 기술 전환에 가장 이상적인 대체 제품입니다.그 외에도 우수한 속도 조절 성능, 그것은 또한 중요한 에너지 절약 효과를 가지고 있습니다.
전기 역량계는 전체 테스트 벤치 시스템의 시험 핵심입니다.그것은 전기 다이노모터의 작동 장치로 변주 주파수 인버터 시스템을 채택하고 테스트 벤치 시스템의 제어 코어로 새로운 세대의 시엘롱의 테스트 및 제어 시스템을 채택합니다.. Seelong 소프트웨어 테스트 시스템은 C# 플랫폼을 기반으로 개발되었으며 시스템의 높은 동적 제어 기능을 수행 할 수 있습니다.Seelong 테스트 및 제어 시스템은 자동으로 관련 설정 테스트 사이클 및 사용자 정의 동적 테스트 사이클을 완료 할 수 있습니다.· 동시에, Seelong 테스트 및 제어 시스템은 외부 보조 장비를 통합하여 중앙 통신 및 제어를 수행 할 수 있습니다.
세일롱의 시험용 벤치 시스템은 다양한 시험 요구 사항과 예산에 따라 모듈형 설계를 채택합니다.우리의 전문 엔지니어는 고객을 위해 다른 다이노모터 테스트 벤치 시스템을 사용자 정의합니다..
파트너가 되자, 우리는 우리의 다이노모터 테스트 벤치 시스템에 평생 무료 소프트웨어 시스템 업그레이드를 제공 할 것입니다.
전형적인 응용
1) 모터 성능 시험 및 통제에 관한 연구
2) 모터 효율성 평가
3) 모터 시스템의 공급 성능 평가
4) 모터 내구성 평가 등
회사 프로필
시롱 지능형 기술 (루오양) 주식회사 (Seelong Intelligent Technology (Luoyang) Co., Ltd) 는 장비 측정, 제어, 설계,항공우주 등 다양한 분야에서 전력공학 시스템의 제조 및 판매이 회사는 아름다운 피오니 꽃 도시 로오양에 위치하고 있습니다.
주요 제품은 전기 역량계, 토크 센서, 측정 및 제어 시스템 및 상태 보증 시스템 및 기타 제품입니다. 완전한 판매 서비스 시스템을 구축,생존을 위한 품질과 발전을 위한 서비스라는 비즈니스 철학을 준수합니다., 다양한 분야의 전력 공학 측정 및 제어 솔루션을 사용자에게 제공 할 수 있습니다.
세일롱의 첨단 디자인 철학과 풍부한 산업 경험은 같은 산업의 경쟁자보다 기술적인 이점을 제공합니다.그리고 회사의 제품은 실제 시장 수요를 더 잘 충족시킬 수 있습니다.세일롱은 혁신에 용기를 가지고 있습니다.춘천대학교와 성동대학교와 같은 여러 국내 연구기관과 장기적이고 심도 있는 협력 관계를 맺었습니다.CE 인증, ISO9001 품질 시스템 인증, AAA 수준의 기업 인증, 10 개 이상의 발명 특허와 2 개의 소프트웨어 저작권을 통과했습니다.국내외에서 100명 이상의 사용자에게 전문적인 장비와 서비스를 제공했습니다., 이 기업은 비용 효율적인 제품과 고품질 서비스로 국내외 고객들의 신뢰를 얻었고, 장기적인 이득-이득 전략적 파트너십을 구축했습니다.
회사는 항상 "기술 혁신을 사명으로 삼고 품질 서비스를 목적으로 삼는" 사업 철학을 준수합니다.같은 산업의 선진 수준을 지속적으로 초과하는, 세계로 통합, 측정 및 미래를 제어, 고품질 제품을 만드는. 높은 지능, 정확성, 속도,신뢰성, 그리고 부가가치입니다.
세이롱 지능형 기술 (루오양) 주식회사 (주) 의 모든 직원들은 국내외 고객들의 진심있는 협력을 환영하며 미래와 공동 발전을 위해 함께 노력합니다.
회사 인증서
포장 및 운송
FAQ
Q: 우리의 협력을 위한 최소 주문량은 무엇입니까?
A: 우리는 주식 제품에 대한 1pcs의 작은 트레일 주문을 지원합니다.
Q: 제품에 대해 어떻게 더 많은 정보를 얻을 수 있습니까?
답: 이메일로 문의하면 전자 샘플 북을 보내드립니다.
질문: 지불 기간은 얼마인가요?
A: 일반적으로 40% T/T 보증금, 배송 전에 전체 지불.
Q: 내 주문의 납품 시간은 얼마입니까?
A: 다이너모미터 생산 주기는 6-8 주이며 센서 생산 주기는 2-3 주이며 다른 제품은 저희에게 문의하십시오.
Q: 어떻게 테스트 벤치의 전체 솔루션을 얻을 수 있습니까?
답: 이메일로 문의하면 기술 직원이 상세한 계획에 대해 연락합니다.
Q: 저는 여러분의 공장을 방문할 수 있나요?
A: 물론, 방문 할 수 있습니다.
