45kW 0.05%FS 3600RPM 완전 자동 제어 디젤 엔진 다이나모미터 테스트 벤치 시스템
제품 사양
SSCD45-1200-3600 45kW 디젤 엔진 전기 다이나모미터 테스트 벤치 시스템

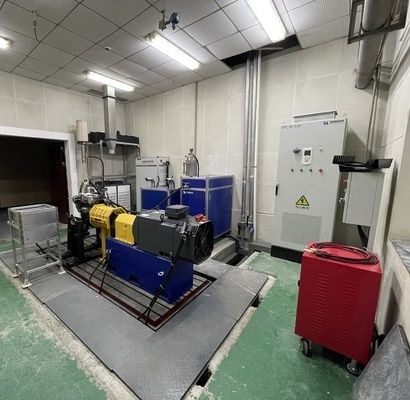

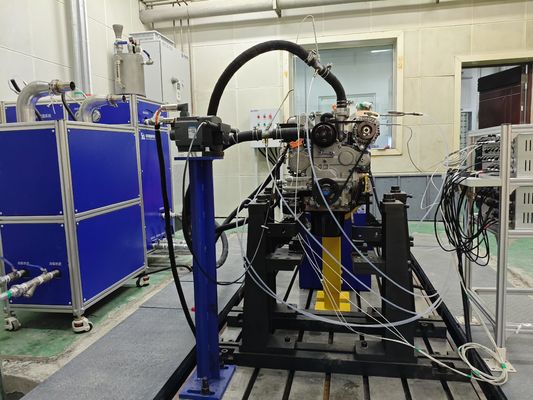

이 시스템은 중소형 AC 다이나모미터를 핵심 테스트 장비로 사용하며, 양방향 에너지 흐름과 직접적인 그리드 피드백을 달성하기 위해 수입된 4사분면 가변 주파수 인버터 컨트롤러를 장착했습니다. XLE-1000 측정 및 제어 시스템을 제어 센터로 사용하여 국가 표준 테스트 사이클 및 맞춤형 테스트 프로세스를 자동으로 실행할 수 있습니다. 또한 과도 연료 소비 미터 및 온도 조절 장치와 같은 보조 장비를 통합합니다. 데이터 수집 모듈은 엔진 매개변수를 실시간으로 기록하고 표준화된 테스트 보고서를 생성합니다.
장비 설치를 위한 공장 조건
| 매개변수 |
값 |
매개변수 |
값 |
| 고도 |
1000미터 미만 |
공장 습도 |
≤ 85% |
| 기초 두께 |
＞200mm |
공장 온도 |
5 °C ~ 40°C |
| 공장 바닥 지지력 |
4t/㎡ |
전원 공급 장치 |
380V ± 10% 3상 50Hz |
참조 표준
- GB17691-2018 "중형 디젤 차량의 오염 물질 배출 제한 및 측정 방법"
- GB/T 18297-2024 "자동차 엔진 성능 테스트 방법"
- GB/T 17692-2024 "자동차 엔진 및 구동 모터의 순 전력 테스트 방법"
시스템 구성 요소
- 전기 다이나모미터: 독일 HBM T30B 토크 플랜지가 있는 Seelong 소형 AC 모터, 강제 공기 냉각, 0-3600rpm에서 안정적인 작동 지원.

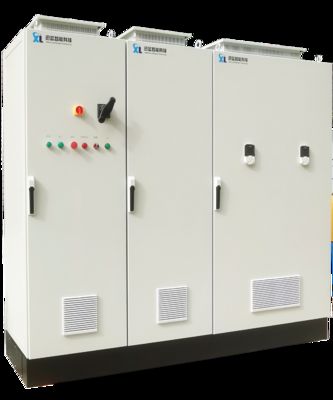

- 가변 주파수 인버터 시스템: ABB ACS880 시리즈 인버터는 전기 다이나모미터를 제어하여 엔진의 정방향 부하 및 역방향 전원 공급을 가능하게 합니다.
- XLE-1000 측정 및 제어 시스템: 테스트 벤치의 전체 제어에 사용됩니다. 이 시스템은 버스를 통해 가변 주파수 인버터 시스템과 통신합니다.
- 데이터 수집 시스템: 온도, 압력 및 기타 센서와 지원 수집 모듈을 포함합니다.

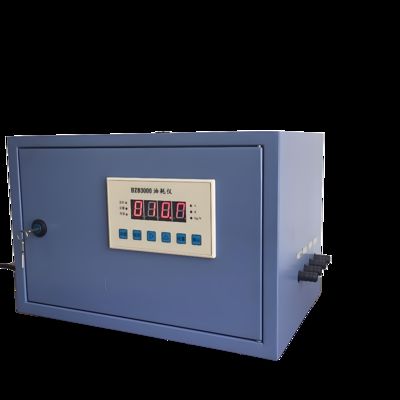

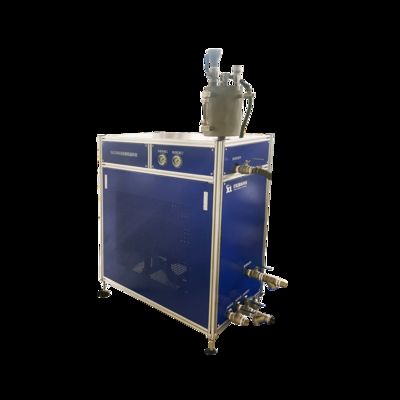

- 보조 장비: 소형 냉각수 온도 조절 장치(±1°C), 휴대용 과도 연료 소비 미터(10Hz), 소형 피스톤 누출 미터 및 공기 흐름 미터.
기술 매개변수
| 매개변수 범주 |
기술 지표 |
| 모터 제조업체 |
Seelong |
| 정격 출력 |
45kW |
| 정격 토크 |
358Nm |
| 정격 속도 |
1200rpm |
| 최대 속도 |
3600rpm |
| 정토크 속도 범위 |
0-1200rpm |
| 정출력 속도 범위 |
1200-3600rpm |
| 토크 센서 모델 |
T30B |
| 토크 센서 범위(Nm) |
0- 358 Nm |
| 정확도 등급 |
0.05%FS |
핵심 장점
- 소형화 설계: 장비는 작은 공간을 차지하며 실험실 및 소규모 공장에 설치하기에 적합합니다.
- 저전력 소비 작동: 주파수 변환 시스템 효율은 96%에 달합니다.
- 빠른 응답 특성: 토크 제어 정확도 ±0.1Nm.
- 다중 시나리오 호환성: 도로 및 비도로 엔진 테스트 모드 간 전환 가능.
모델 목록
| 모델 |
출력(KW) |
토크(Nm) |
정격 속도(rpm) |
최대 속도(rpm) |
토크 측정 정확도 |
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4000 |
0.2%FS |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4000 |
0.2%FS |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
0.2%FS |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
0.2%FS |
| SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
0.2%FS |
| SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
0.2%FS |
| SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
0.2%FS |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
0.2%FS |
| SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
0.2%FS |
| SSCD300-1000/3300 |
300 |
2865 |
1000 |
3300 |
0.2%FS |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
0.2%FS |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
0.2%FS |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
0.2%FS |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
0.2%FS |
| SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
0.2%FS |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
0.2%FS |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
0.2%FS |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
0.2%FS |
| SSCD300-1500/3800 |
300 |
1910 |
1500 |
3800 |
0.2%FS |
| SSCD400-1500/3800 |
400 |
2546 |
1500 |
3800 |
0.2%FS |
| SSCD500-1500/3800 |
500 |
3183 |
1500 |
3800 |
0.2%FS |
맞춤형 가능
응용 분야
- 소형 상용차 R&D: 미니 트럭 및 경형 버스의 엔진 출력 및 배출 성능 테스트.
- 농업 기계 검증: 트랙터 및 수확기에 사용되는 디젤 엔진에 적합합니다.
- 일반 전원 장비 테스트: 발전기 세트 및 워터 펌프와 같은 소형 전원 장치의 성능 평가에 사용됩니다.
