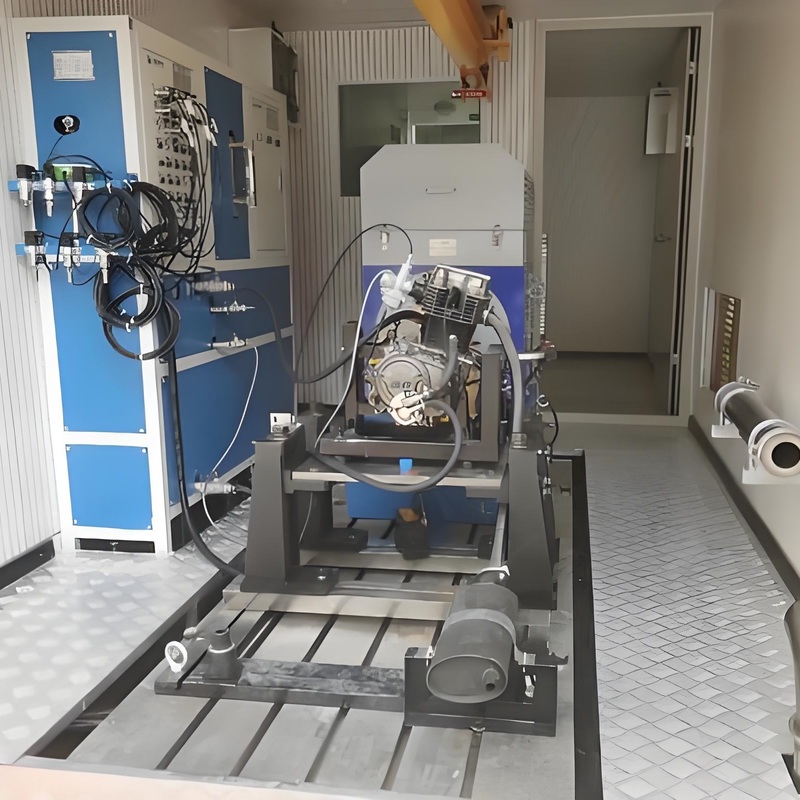

1. SSCD315-1500-3800 315kW 디젤 엔진 전기 다이나모미터 테스트 벤치 시스템 설명

SSCD315-1500-3800 315kW 디젤 엔진 전기 다이나모미터 테스트 벤치 시스템은 디젤 엔진 성능 테스트 및 규정 준수 검증을 위해 특별히 설계된 통합 테스트 솔루션입니다. AC 전기 다이나모미터를 핵심 테스트 장치로 사용하고 수입된 4사분면 능동 가변 주파수 인버터 시스템을 제어 허브로 사용하여 4사분면 작동 기능을 자랑할 뿐만 아니라 테스트 중에 생성된 에너지를 그리드로 직접 다시 공급하여 효율적인 에너지 재활용을 가능하게 합니다. 또한 XLE-1000 측정 및 제어 시스템을 핵심 제어 모듈로 사용하여 국가 규제 요구 사항 및 고객 정의 테스트 사이클을 자동으로 실행합니다. 또한 과도 연료 소비 미터 및 온도 조절 장치와 같은 외부 보조 장비를 원활하게 통합합니다. 함께 제공되는 데이터 수집 시스템은 다양한 엔진 작동 매개변수를 실시간으로 수집하여 데이터 기록, 분석, 처리, 시각화 및 자동 테스트 보고서 생성을 완료하여 전체 엔진 테스트 프로세스에 지능적인 지원을 제공합니다.

2. SSCD315-1500-3800 315kW디젤 엔진 전기 다이나모미터 테스트 벤치 시스템 참조 표준

1) GB17691-2018 "중형 디젤 차량의 오염 물질 배출 제한 및 측정 방법": 디젤 엔진 배출 성능 테스트를 위해 특별히 제정된 국가 필수 표준.

2) GB/T 18297-2001 "자동차 엔진 성능 테스트 방법": 디젤 및 가솔린을 포함한 모든 유형의 자동차 엔진에 적용 가능한 국가 권장 표준.

3) GB/T 17692-2003 "자동차 엔진 및 구동 모터의 순 전력 테스트 방법": 디젤 및 가솔린 엔진을 포함한 모든 유형의 자동차 엔진에 적용 가능한 국가 권장 표준.

3. SSCD315-1500-3800 315kW디젤 엔진 전기 다이나모미터 테스트 벤치 시스템 구성 요소

SSCD315-1500-3800 315kW 디젤 엔진 전기 다이나모미터 테스트 벤치 시스템은 9개의 핵심 장치와 선택적 모듈로 구성됩니다. 각 장치의 기능 및 구성은 다음과 같습니다.

1)핵심 다이나모미터 장치(전기 다이나모미터): AC 모터와 출력단에 HBM 토크 플랜지가 장착되어 엔진 토크 데이터를 수집하고 동력 성능 분석을 지원합니다.

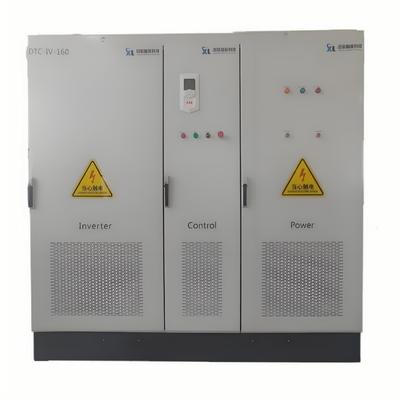

2)주파수 변환 제어 장치(주파수 변환 인버터 시스템): DTC 기술이 적용된 ABB ACS880 주파수 변환 컨트롤러를 사용하며 다이나모미터와 함께 작동하여 고성능 및 저에너지 소비 감지 및 제어 솔루션을 제공합니다.

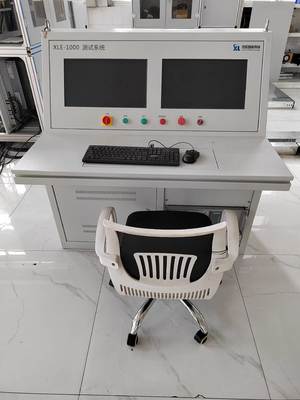

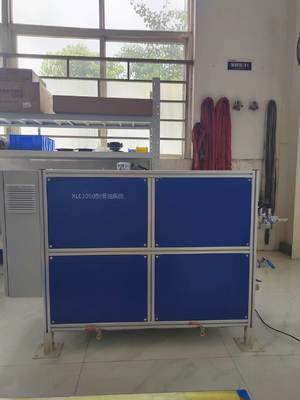

3)주 제어 및 데이터 처리 장치(XLE1000 측정 및 제어 시스템): Xunlan XLE1000 소프트웨어가 장착되어 테스트 제어 및 데이터 처리를 통합하고 테스트 사이클을 자동으로 실행하며 프로세스를 지능적으로 관리하고 제어합니다.

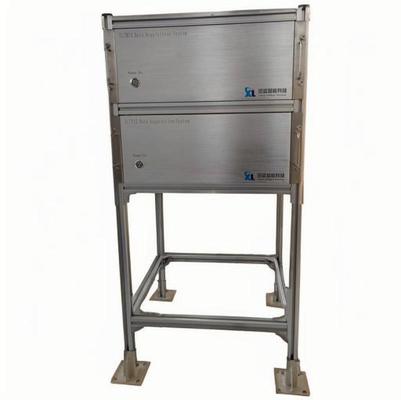

4)매개변수 수집 장치(데이터 수집 시스템): 온도/압력 센서 및 모듈을 포함하여 엔진 실린더, 오일 회로 및 수 회로 매개변수를 수집하고 XLE1000으로 전송하여 데이터 표시, 저장 및 분석을 수행합니다.

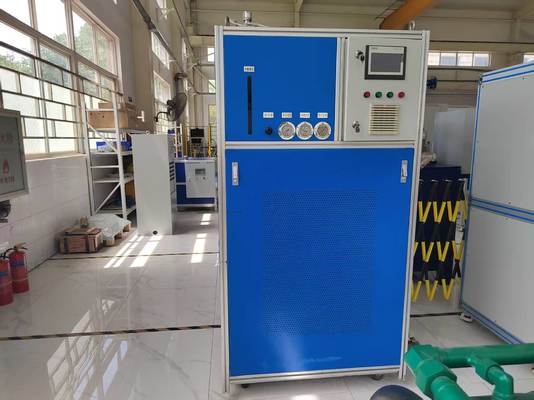

5)온도 제어 장치(냉각수 정온 장치): 폐쇄 루프 구조, PLC가 입구 온도를 제어하고 RS485 통신을 지원하며 안정적인 테스트 환경 온도를 보장합니다.

6)연료 소비 테스트 장치(과도 연료 소비 미터 시스템): 과도/평균 연료 소비량을 측정하고 여러 테스트 시나리오에 적응하며 RS485를 통해 주 제어 시스템에 액세스하여 데이터를 자동으로 수집합니다.

7)배출 가스 테스트 장치(연기 측정기): AVL 브랜드를 선택하여 엔진 배기 가스 연기를 테스트하고 배출 가스 규정 준수 테스트를 지원합니다.

8)스로틀 제어 장치(전자 스로틀): 이중 전압 출력(0-5V/0-2.5V 조정 가능)으로 스로틀 개방을 정밀하게 제어합니다.

9)기밀성 테스트 장치(피스톤 누출 미터): 이중 탱크 구조, 이동식/오버헤드 설치, 피스톤 누출 감지 및 엔진 기밀성 평가

10) 선택적 모듈(인터쿨러 온도 조절 장치): 터보차저 엔진의 경우 인터쿨러 온도를 정밀하게 제어하여 정확한 테스트 데이터를 보장합니다.

4.315kW디젤 엔진 전기 다이나모미터 기술 매개변수

5.SSCD315-1500-3800 315kW디젤 엔진 전기 다이나모미터 테스트 벤치 시스템핵심 장점

1)다이나모미터 정확도는 업계 최고 수준에 도달합니다.: 0.05% FS HBM 고정밀 토크 센서가 장착되어 저속, 고토크 작동 조건의 미세한 변화를 정확하게 포착하여 상용차 및 건설 기계와 같은 중장비의 정밀도 요구 사항을 충족하여 데이터 신뢰성을 보장합니다.

2)작동 조건에 대한 강력한 적응성: 1500-3800rpm의 넓은 속도 범위를 지원하여 공회전, 정격 부하 및 과도 부하 변화와 같은 작동 조건을 시뮬레이션합니다. 대배기량 디젤 엔진의 동적 테스트에 적합하며 여러 시나리오를 포괄합니다.

3)상당한 에너지 절약 효과: ABB ACS880 주파수 변환 시스템 및 에너지 피드백 최적화는 그리드로의 효율적인 에너지 전송을 달성하여 기존 다이나모미터에 비해 에너지 소비를 30% 이상 줄이고 장기간 사용 시 테스트 비용을 크게 절감합니다(실험실 측정; 실제 적용은 작동 조건의 영향을 받습니다).

4)안정적이고 효율적인 작동: 고정밀 데이터 수집을 XLE1000 측정 및 제어 시스템과 통합하여 온도, 압력 및 토크와 같은 매개변수를 실시간으로 모니터링하고 자동 고장 진단(예: 센서 이상 및 과부하 경고) 기능을 갖추어 장기간의 고부하 작동을 보장하고 가동 중지 시간을 줄입니다.

5)광범위한 표준 호환성: GB/T 18297, GB/T 17692 및 GB17691-2018을 준수하며 국내외 여러 브랜드의 디젤 엔진과 호환되며 배출 테스트 및 신뢰성 검증과 같은 여러 테스트를 지원하여 다양한 요구 사항을 충족합니다.

6.SSCD315-1500-3800 315kW디젤 엔진 전기 다이나모미터 테스트 벤치 시스템적용 분야

1)대형 상용차 R&D: 상용차 디젤 엔진 동력 테스트에 대한 전체 프로세스 지원은 동력 매칭을 최적화하고 연비를 개선하며 China VI 배출 기준 준수를 보장하고 새로운 모델의 개발 및 출시를 가속화하는 데 도움이 됩니다.

2)건설 기계 검증: 굴삭기 및 로더의 갑작스러운 부하 변화 및 지속적인 고부하 조건을 시뮬레이션하여 디젤 엔진의 신뢰성 및 내구성을 검증하여 전체 기계 성능 최적화를 위한 데이터를 제공합니다.

3)선박 동력 테스트: 선박 가속 및 순항과 같은 가변 부하 조건을 시뮬레이션하여 해양 디젤 엔진의 추진 효율, 연료 소비 및 배출 가스를 테스트하여 동력 시스템 선택 및 최적화를 위한 기반을 제공합니다.

4)발전기 세트 평가: 부하 상태에서 디젤 발전기 세트의 전압 안정성, 주파수 변동 및 지속적인 전원 공급 능력을 감지하여 비상/현장 작동의 신뢰성을 보장하고 품질 평가를 위한 표준 기반을 제공합니다.

5)수리 및 재제조 검사: 수리/재제조된 디젤 엔진을 재검사하고 토크, 동력, 연료 소비 등을 테스트하여 품질 등급 및 성능 평가를 위한 데이터를 제공하고 안전하고 신뢰할 수 있는 사용을 보장합니다.
