SSCD355-1500-3800 355kW 디젤 엔진 테스트 다이내모미터 벤치 시스템

SSCD355-1500-3800 355kW 디젤 엔진 테스트 다이내모미터 벤치 시스템

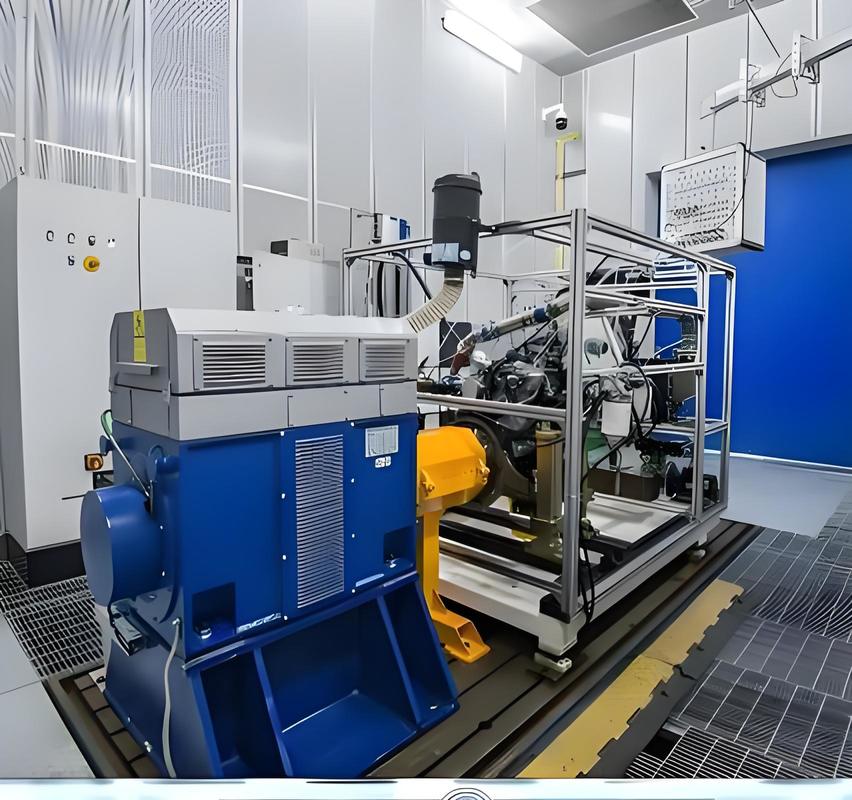

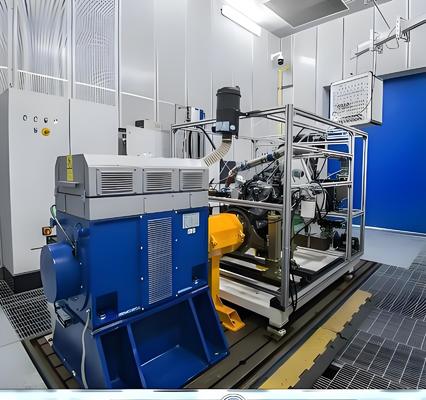

1SSCD355-1500-3800 355kW 디젤 엔진 시험 다이내모미터 벤치 시스템 설명

이 고효율 테스트 솔루션은 중형 및 대형 디젤 엔진을 위해 특별히 설계되었습니다. 그것은 무거운 트럭, 건설 기계 및 큰 발전기 세트에 적용됩니다.

이 솔루션은 355kW의 AC 역량계로 장착되어 있으며, 이는 수입된 고전력 4차원 변주 주파수 컨트롤러와 결합되어 있습니다.이 하드웨어 조합은 안정적이고 효율적인 테스트 작업의 기초를 마련합니다..

4차원 변주 주파수 제어기는 앞으로 로딩과 역 역류를 두 가지 작동 모드를 가능하게합니다.생산된 전력은 85% 이상의 효율으로 네트워크로 다시 전송됩니다., 에너지 절감에 관한 놀라운 결과를 얻었습니다.

솔루션의 핵심은 XLE-1000 측정 및 제어 시스템입니다. 국가 표준 테스트 사이클과 맞춤형 테스트 절차의 자동화 실행을 지원합니다.다양한 테스트 요구 사항을 충족.

이 시스템은 고전력 일시 연료 소비 미터와 전용 데이터 획득 모듈을 통합합니다. 토크와 속도와 같은 주요 매개 변수를 정확하게 캡처하고 데이터 저장을 지원합니다.분석전체 테스트 프로세스를 다루는 표준화된 보고서 생성.

2장비 설치 작업실 기술 요구 사항

- 네

3SSCD355-1500-3800 355kW디젤 엔진 시험 다이내모터 벤치 시스템 참조 표준

1)GB17691-2018 "중량 디젤 차량의 오염물질의 배출 한계 및 측정 방법":이 국가 의무 표준은 디젤 엔진 (중량 상업용 차량 및 오프로드 기계) 에 대한 미세먼지 및 질소 산화물 제한량 및 시험 절차를 명시합니다.배출량 준수의 핵심 기초로.

2)GB/T 18297-2001"자동차 엔진 성능 시험 방법":모든 유형의 자동차 엔진에 적용되는 국가 권장 표준, 전력, 경제성 및 열 균형 성능에 대한 시험 방법을 표준화합니다.그리고 R&D 및 테스트 기술 사양을 통일합니다.;

3)GB/T 17692-2003"자동차 엔진 및 드라이브 모터의 순전력 테스트 방법":전력 데이터의 비교성을 보장하기 위해 자동차 엔진/동력 모터의 순전력 측정의 원칙과 방법을 명확히 하는 국가 권장 표준

4SSCD355-1500-3800 355kW 디젤 엔진 시험 다이내모터 벤치 시스템 부품

1)전기 다이너모터:독일 HBM T40B 토크 플랜지, 강제 공기 냉각이 장착된 시롱 AC 전기 역량계, 0-3800rpm에서 안정적인 작동을 지원합니다.

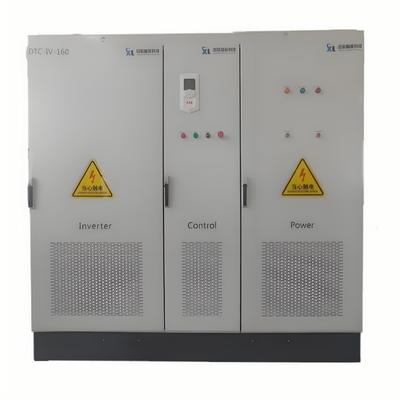

2) 변주 주파수 인버터 시스템:성숙하고 신뢰할 수 있는 4차원 변주 주파수 인버터 시스템은 전기 역량계를 제어하여 엔진의 전면 충전 및 역전력을 가능하게합니다.다이너모미터에서 생성 된 전기 에너지는 변주 주파수 인버터 시스템을 통해 직접 그리드로 공급됩니다..

3)XLE-1000측정 및 제어 시스템:테스트 벤치의 전체적인 제어에 사용된다.시스템은 바퀴를 통해 변주 주파수 인버터 시스템과 통신하여 테스트 벤치의 다양한 작업 조건을 설정하고 제어합니다.; 그것은 중앙 통신 및 제어를 달성하기 위해 외부 보조 장비를 통합하는 동시에 수집 된 다양한 매개 변수를 수신하기 위해 버스를 사용합니다;전체 테스트 프로세스는 자동 제어로 완료 될 수 있습니다..

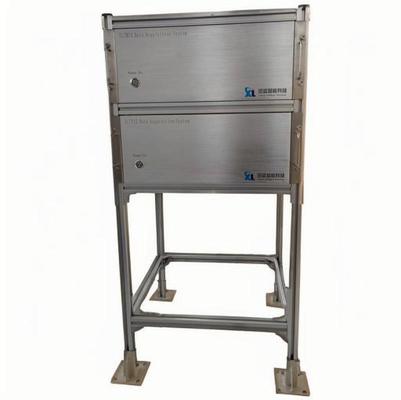

4)데이터 수집 시스템:온도, 압력 및 기타 센서 및 지원 획득 모듈을 포함합니다. 그 기능은 각 엔진 구성 요소의 온도, 압력 및 기타 매개 변수를 수집하는 것입니다.그리고 수집된 데이터를 데이터 인터페이스를 통해 측정 및 제어 시스템에 전송합니다., 데이터를 실시간으로 표시하고 기록하고 처리 할 수 있도록.

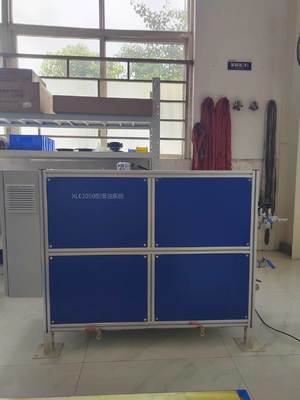

5) 보조 장비:냉각물 일정한 온도 장치 (± 1°C), 휴대용 일시 연료 소비 미터 (10Hz), 소형 피스톤 누출 미터 및 공기 흐름 미터.

5355kW 디젤 엔진 시험 다이내모터 기술 매개 변수

- 네

- 네

6SSCD355-1500-3800 355kW디젤 엔진 테스트 다이내모터 벤치 시스템 핵심 장점

1)컴팩트 레이아웃 디자인: 고전력 355kW의 시스템이지만, 중~대 규모의 실험실과 생산 작업실에 적합한 모듈형 통합 레이아웃을 채택합니다.같은 전력 전통적인 장비와 비교하면, 그것은 20%의 자본 건설 비용을 줄이고 공장 공간을 절약합니다.

2)높은 전력, 낮은 소비: ABB의 고전력 주파수 변환 시스템 (96% 효율) 과 355kW급 고효율 전력 전송 장치전통적인 저항 부하 기계에 비해 에너지 소비를 25% 이상 줄입니다., 높은 전력, 장기 테스트 시나리오에서 에너지 소비를 크게 줄이는;

3)높은 반응과 정확한 테스트: 355kW 디젤 엔진의 특성을 겨냥하여 이 시스템은 ±0.2% FS (전용 규모) 의 토크 제어 정확도와 50-100ms의 일시적 응답을 제공합니다.빠른 가속과 언덕 등반과 같은 고전력 일시 테스트에 적합합니다..

4)다중 시나리오 고전력 호환성: 도로 (중량 트럭, 대형 상업용 차량) / 비 도로 (건설 기계, 대형 발전기) 모드 전환을 지원합니다.355kW급 디젤 엔진의 전체 시나리오 테스트 요구 사항에 정확하게 적응.

7SSCD355-1500-3800 355kW디젤 엔진 테스트 다이내모터 벤치 시스템 응용 프로그램

1)중형 및 대형 상업용 차량의 연구개발: 무거운 트럭과 대형 버스용 355kW 디젤 엔진, 풀 로드 전력 및 고속 배출량 테스트,그리고 국제 규정 Euro VI 및 EPA Tier 4에 따라 캘리브레이션 최적화를 지원합니다..

2)대규모 건설 기계의 검증: 발굴기 및 로더의 355kW 디젤 엔진의 경우, 높은 부하의 안정성을 확인하고 EU 단계 V 및 EPA 비도로 규정을 충족시키기 위해 무거운 부하 조건을 시뮬레이션합니다.

3)고전력 일반 전력 시험: 1000kVA 이상의 발전기 세트에서 355kW급 디젤 엔진에 적합하며 ISO 8178와 같은 국제 시험 표준에 따라 연속 작동 성능을 평가합니다.

4)비도로용 대형 장비 시험: 고마력 트랙터에 적합한 355kW 디젤 엔진은 현장 조건을 시뮬레이션하고, 전력 일치 확인하고, EPA 레벨 4 최종 및 EU 스테이지 V 규정을 준수합니다.

8.디젤 엔진 전기 다이노모터 시험 벤치 시스템 모델 목록
