SSCD22-1000-4000 22kW 디젤 엔진 전기 다이나모미터 테스트 벤치 시스템

SSCD22-1000-4000 22kW 디젤 엔진 전기 다이나모미터 테스트 벤치 시스템

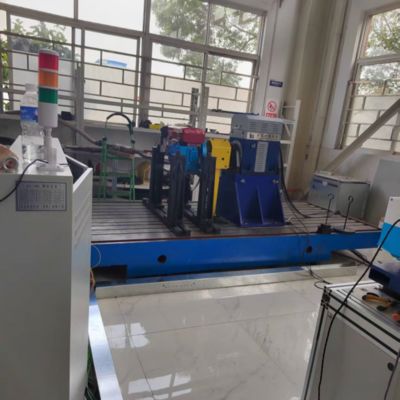

1. SSCD22-1000-4000 22kW 디젤 엔진 전기 다이나모미터 테스트 벤치 시스템 설명

이 시스템은 소형 AC 다이나모미터를 중심으로 하며 소형 22kW 디젤 엔진과 호환되며, 효율적인 에너지 회수를 위해 4사분면 가변 주파수 인버터 기술을 사용합니다(재도입 효율 >85%). XLE-1000 계측 및 제어 시스템을 갖추고 있어 주요 매개변수의 동시 다중 채널 획득 및 분석을 지원합니다. GB/T 18297과 같은 표준에 지정된 테스트 사이클을 자동으로 실행하며, 소형 매연 측정기 및 고정밀 기류 측정기와 같은 장비를 통합하여 미니 상용차, 소형 농업 기계 및 범용 전력 장비에 사용되는 소형 디젤 엔진의 전체 성능 테스트 요구 사항을 충족합니다.

2. 장비 설치 공장 조건
​

3. SSCD22-1000-4000 22kW 디젤 엔진 전기 다이나모미터 테스트 벤치 시스템 참조 표준

1) GB20891-2014 "비도로 이동 기계용 디젤 엔진의 배기 오염 물질의 제한 및 측정 방법" (소형 동력 비도로 모델에 적용)

2) GB/T 18297-2001 "자동차 엔진 성능 테스트 방법"

3) GB/T 17692-2003 "자동차 엔진 및 구동 모터의 순 전력 테스트 방법"

4. SSCD22-1000-4000 22kW 디젤 엔진 전기 다이나모미터 테스트 벤치 시스템 구성 요소

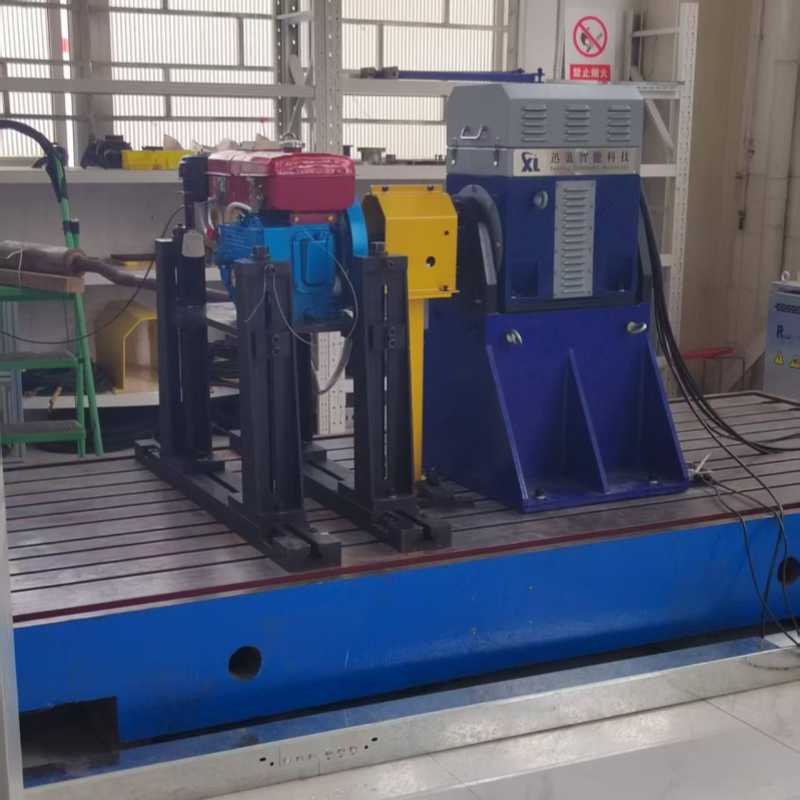

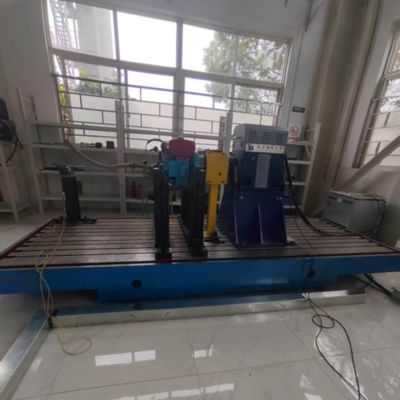

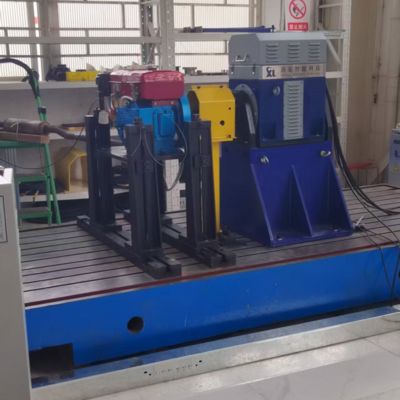

1) 전기 다이나모미터: Seelong 소형 AC 전기 다이나모미터, HBM T40B 토크 플랜지(0-500Nm, 저전력 토크 범위에 적합), 공랭식(단순화된 방열 구조), 진동 감소를 위한 탄성 커플링, 0-4500rpm에서 안정적인 작동 지원(저전력 엔진의 고속 특성과 일치).

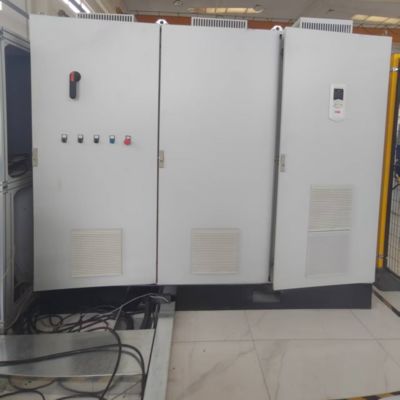

2) 가변 주파수 인버터 시스템: ABB ACS880 시리즈 소형 주파수 변환기, 직접 토크 제어(DTC), 0.01Hz의 제어 정확도, 저전력 에너지 회수 시나리오에 적합하며 에너지 피드백 효율 >85%(고전력 모듈의 에너지 낭비 방지).

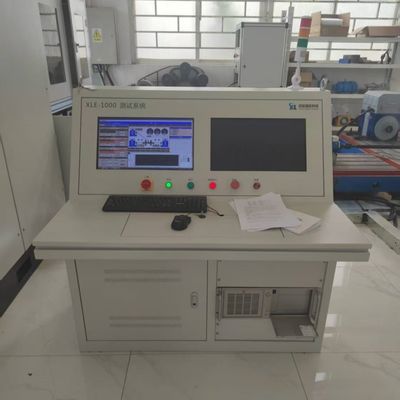

3) XLE-1000 계측 및 제어 시스템: 테스트 벤치의 전반적인 제어를 제공하며, 인버터 시스템과의 버스 통신을 통해 저전력 작동 조건 설정을 가능하게 합니다. 외부 보조 장비를 통합하여 중앙 집중식 제어를 수행하고, 전용 저전력 엔진 테스트 프로세스(예: 아이들 안정성 및 경부하 연료 소비 테스트)의 자동 실행을 지원합니다.

4) 데이터 수집 시스템: 16채널 고속 수집 모듈(샘플링 주파수 200Hz, 저전력 매개변수 수집 요구 사항 충족)로, 토크, 속도, 연료 소비량과 같은 주요 매개변수를 실시간으로 계측 및 제어 시스템으로 전송하여 분석 및 저장합니다.

5) 보조 장비: 소형 냉각수 온도 조절기(15L/min, 저전력 냉각 요구 사항에 적합), AVL 소형 불투명 매연 측정기, 듀얼 채널 전자 스로틀, 소형 배압 밸브 및 저압 연료 압력 센서(저전력 엔진 연료 시스템에 적합).

5. 22kW 디젤 엔진 전기 다이나모미터 기술 매개변수​

6. SSCD22-1000-4000 22kW 디젤 엔진 전기 다이나모미터 테스트 벤치 시스템 핵심 장점

1) 저전력 엔진에 대한 정확한 적응: 로딩 알고리즘은 22kW급 모델에 최적화되어 있으며, 경부하 및 아이들링과 같은 저전력 특정 작동 조건을 안정적으로 실행하여 500시간 내구 테스트 요구 사항을 충족합니다(저전력 엔진의 사용 강도와 일치).

2) 경량 및 에너지 절약 설계: 장비의 전체 무게는 동일한 전력의 기존 테스트 벤치보다 15% 가볍습니다. 저전력 에너지 회수 시스템과 결합하여 테스트 에너지 소비를 저항 부하 기계보다 30% 이상 줄여 실험실의 소량 테스트 시나리오에 적합합니다.

3) 저렴한 비용과 쉬운 작동 및 유지 보수: 모듈식 구성 요소는 크기가 작고 대규모 인프라 설치가 필요하지 않습니다. 마모 부품은 범용 사양이며 교체 비용이 낮으며 연간 유지 보수 시간은 ≤15시간입니다(중소기업의 사용 임계값 낮추기).

4) 다중 시나리오에서 유연한 호환성: 마이크로 상용차, 소형 농업 기계 및 10-30kVA 발전기 세트의 엔진 테스트를 지원합니다. 소형 전력 모델의 다양한 테스트 요구 사항을 충족하기 위해 작동 모드를 빠르게 전환할 수 있습니다.

7. SSCD22-1000-4000 22kW 디젤 엔진 전기 다이나모미터 테스트 벤치 시스템 응용 분야

1) 마이크로 상용차/경트럭 R&D: 3톤 미만 미니 트럭 및 6-9인승 경버스의 22kW 디젤 엔진은 아이들 안정성, 저부하 연료 소비 및 배기 성능을 테스트합니다.

2) 소형 농업 기계 검증: 보행 트랙터 및 소형 수확기에 적합한 디젤 엔진은 현장의 경부하 작동 조건을 시뮬레이션하여 전력 매칭 및 신뢰성을 검증하는 데 사용됩니다.

3) 소형 일반 전력 테스트: 10-30kVA 발전기 세트 및 소형 산업용 워터 펌프용 22kW급 디젤 엔진에 대한 전력 보정, 연료 소비 평가 및 시동 성능 테스트를 제공합니다.

4) 애프터 서비스 품질 검사: 자동차 수리점 및 농업 기계 정비소에서 수리 후 소형 전력 디젤 엔진의 성능 회복을 확인하고 간단한 테스트 보고서를 신속하게 발행하는 데 사용됩니다.

8. 디젤 엔진 전기 다이나모미터 테스트 벤치 시스템 모델 목록
