SSCH160-6000-10000 160kW 산업용 유압 펌프 다이나모미터 시험대

SSCH160-6000-10000 160kW 산업용 유압 펌프 다이나모미터 테스트 벤치

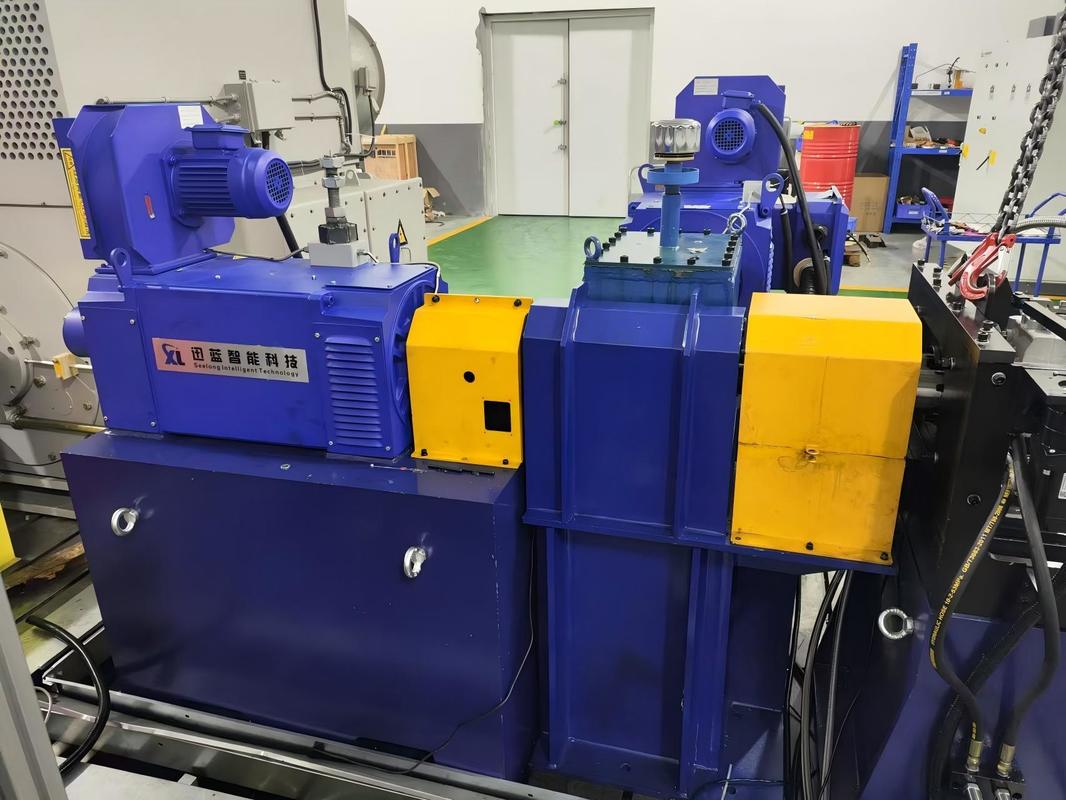

1. SSCH160-6000-10000 160kW 산업용 유압 펌프 다이나모미터 테스트 벤치 시스템 개요

SSCH160-6000-10000 유압 펌프 다이나모미터 테스트 벤치는 고강도 산업용 유압 장치를 위해 특별히 설계되었습니다. 160kW 고부하 전기 다이나모미터, 산업 등급 고압 유압 펌프, 다중 조건 부하 모듈 및 산업 등급 측정 및 제어 시스템을 통합합니다. 고압(50MPa), 고부하(160kW 연속 부하) 및 정상 상태 작동 조건에서 산업용 유압 펌프의 포괄적인 성능 테스트를 가능하게 합니다. 이 시스템은 85% 이상의 전기 에너지 재순환을 지원하며 사출 성형기, 야금 기계 및 광산 장비에 사용되는 고압 유압 펌프의 성능 보정, 1000시간 내구성 검증 및 고장 시뮬레이션에 적합합니다. 산업 유압 산업의 높은 신뢰성, 고부하 및 장주기 테스트 요구 사항을 충족합니다.

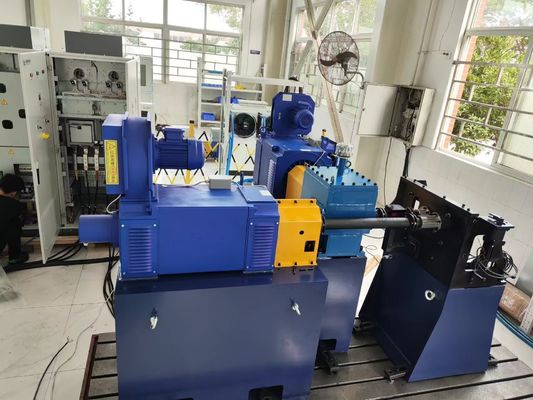

2. SSCH160-6000-10000 160kW 산업용 유압 펌프 다이나모미터 테스트 벤치 시스템 구성 요소

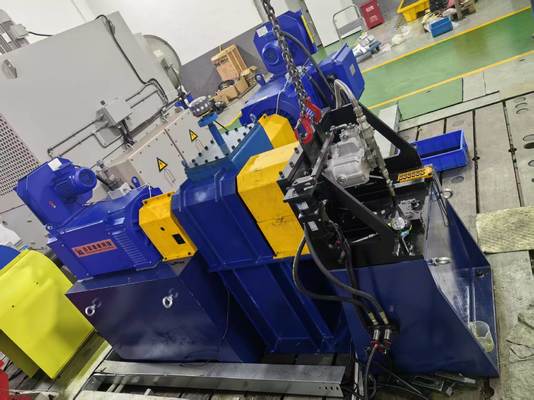

1) 산업용 고압 유압 펌프: 정격 압력 50MPa, 유량 80L/min, 산업용 내마모성 유압 오일(예: L-HM46/68)에 적합하며, 고압 장기 작동 안정성을 갖추고 있으며, 사출 성형기 및 야금 프레스의 실제 오일 공급 조건을 시뮬레이션하는 부하 모듈에 지속적인 고압 오일 소스를 제공합니다.

2) 연료 탱크 모듈: 200L 사용 가능 용량, 부스트 조정 범위 0-0.3MPa(산업용 펌프의 압력 조절 요구 사항에 적응), 3단계 여과 시스템(10μm 정확도)을 갖추어 오염으로 인한 유압 펌프 마모를 방지하고 고압 조건에서 오일 청결도 및 순환 안정성을 보장합니다.

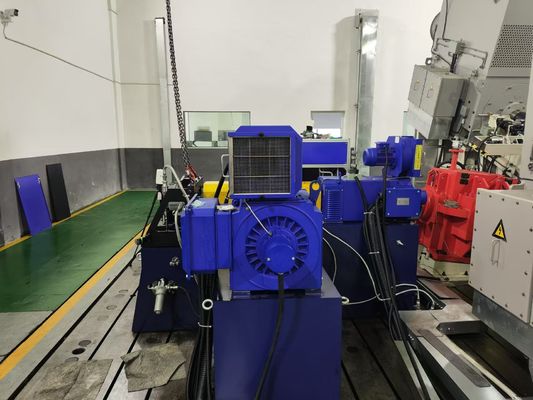

3) 160kW 전기 다이나모미터: 핵심 전력 테스트 장치는 0~10,000rpm의 무단 속도 조절을 제공하며, 120% 과부하 작동(단기 지속 시간 10분, 산업용 펌프 시동 및 정지 충격 부하에 적합)을 지원하며, 전자기력 로딩을 통해 정상 상태 토크를 정확하게 제어하고 ≥85%의 전력 반환 효율을 테스트합니다.

4) 토크 및 속도 센서: 토크 범위 0-500Nm, 속도 범위 0-10000r/min, 정확도 레벨 ≤0.1% FS, 산업용 유압 펌프의 토크 및 속도 데이터를 실시간으로 수집하여 고부하에서 정상 상태 데이터 수집의 요구 사항에 적응합니다.

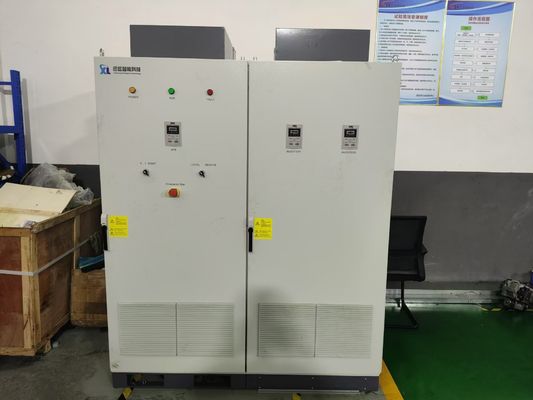

5) 가변 주파수 인버터 시스템: 직접 토크 제어(DTC)를 사용하며 제어 정확도는 ±0.01Hz입니다. 0°C~45°C의 작동 온도 범위에서 작동하며(산업 작업장의 온도 변동과 호환), IP54 보호 수준을 가지며, 해발 1000m 미만에서 100% 전체 부하로 작동하며, 소음 수준은 ≤85dB이며, 산업 LAN용 Modbus 통신 프로토콜을 지원합니다.

6) 부하 모듈: 이 모듈은 세 가지 유형의 산업 부하로 나뉩니다. ① 고압 릴리프 부하: 이 모듈은 50MPa급 릴리프 밸브 그룹을 사용하여 유압 펌프의 고압 정상 상태 압력-유량 특성을 테스트합니다. ② 비례식 스로틀 부하: 이 모듈은 비례 밸브를 사용하여 사출 성형기의 금형 클램핑/개방 중 유량 변화를 시뮬레이션합니다. ③ 고강도 로딩 실린더: 이 모듈은 50kN급 유압 액추에이터를 사용하여 야금 장비 프레스 및 광산 기계 리프팅의 고강도 조건을 시뮬레이션합니다.

7) 측정 및 제어 모듈: 다중 채널 데이터 수집 장치(샘플링 주파수 300Hz, 산업 정상 상태 테스트에 적합)를 통합하여 토크, 압력(0-60MPa), 유량(0-100L/min), 오일 온도 등 150개 이상의 매개변수를 동시에 수집하고, 펌프 체적 효율 및 총 효율 곡선, 산업 장비별 테스트 보고서를 자동으로 생성합니다.

8) 원격 제어 모듈: 이 모듈은 DSP+FPGA 듀얼 코어 아키텍처, X86 아키텍처 CPU(1.0GHz 주파수, 1GB 메모리, 8GB DOM 디스크)를 사용하며 Win10 IoT Industrial Edition 시스템이 사전 설치되어 있습니다. 작업장 MES 시스템과의 도킹을 지원하며 500m 이내에서 로컬/원격 제어를 수행하여 산업 무인 작업장의 요구 사항에 적응합니다.

3. 160kW 산업용 유압 펌프 다이나모미터 테스트 벤치 기술 매개변수

4. SSCH160-6000-10000 160kW 산업용 유압 펌프 다이나모미터 참조 표준

국내 표준

1) GB/T 3766-2021 유압 전달 시스템 및 구성 요소에 대한 일반 규칙 및 안전 요구 사항
2) GB/T 17487-2021 유압 펌프 테스트 방법
3) GB/T 23537-2017 유압 피스톤 펌프(산업용 고압 피스톤 펌프에 대한 특별 표준)
4) JB/T 7039-2016 "유압 펌프 소음 값의 제한"(산업 작업장의 소음 규정 준수 요구 사항)

국제 표준

1) ISO 4413:2010 "유압 유체 동력 - 시스템 및 구성 요소에 대한 일반 규칙 및 안전 요구 사항"
2) ISO 10770-1:2019 "유압 유체 동력 - 펌프 및 모터 - 파트 1: 공칭 압력, 공칭 변위 및 공칭 속도"(산업 펌프 공칭 매개변수 표준)
3) DIN 24313:2019 유압 유체 동력 - 펌프 테스트 방법
4) ISO 9906:2012 "왕복 내연 기관 - 성능"(산업 펌프 구동 모터 성능 테스트에 적합)

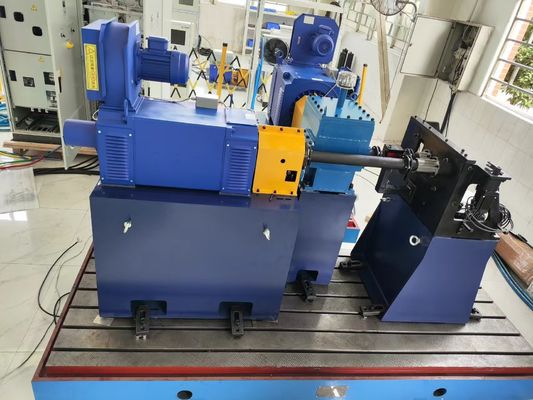

5. SSCH160-6000-10000 160kW 산업용 유압 펌프 다이나모미터 테스트 벤치 핵심 장점

1) 고부하 정상 상태 테스트 기능: 160kW 다이나모미터는 0-10,000rpm에서 정상 상태 작동을 지원하며 토크 제어 정확도는 ±0.2% FS입니다. 사출 성형기 펌프의 "24시간 연속 작동" 작동 조건 시뮬레이션에 적응하여 72시간 연속으로 산업용 유압 펌프의 50MPa 고압 정상 상태 테스트를 수행할 수 있습니다.

2) 산업 고압에 대한 심층 적응: 50MPa급 유압 펌프 + 고압 릴리프 밸브 그룹은 주류 산업 고압 플런저 펌프(35-70MPa)의 테스트 요구 사항을 충족하며, 고압에서 펌프의 체적 효율 감쇠 추세를 정확하게 포착하여 산업 장비 유압 시스템 선택에 대한 데이터 지원을 제공합니다.

3) 에너지 절약 및 비용 절감 장점: 85% 이상의 에너지 재전송 효율로 시스템은 160kW 전체 부하에서 시간당 약 136kWh의 전기를 회수하여 기존 저항 부하 테스트 벤치에 비해 연간 에너지 비용을 60% 이상 절약합니다. 특히 산업용 펌프의 배치 품질 검사 및 장기 내구성 테스트에 적합합니다.

4) 다중 산업 작업 조건 시뮬레이션: 부하 모듈은 고압 오버플로우(야금 프레스), 비례식 스로틀링(사출 성형 클램핑) 및 고부하 로딩(광산 리프팅)의 세 가지 모드 전환을 지원합니다. 장비 변경 없이 다양한 산업 시나리오에서 펌프 성능 테스트를 완료할 수 있습니다.

5) 산업 작업장 적응성: 가변 주파수 인버터 시스템은 IP54 보호 기능과 강제 수냉 기능을 갖추고 있어 산업 작업장의 먼지가 많고 온도 변동이 심한 환경에 적응할 수 있습니다. 또한 작업장의 MES 시스템과 Modbus 프로토콜 통합을 지원하여 테스트 데이터를 생산 관리 시스템과 연동할 수 있습니다.

6) 높은 신뢰성 설계: 다이나모미터의 핵심 구성 요소는 산업 등급의 내구성이 뛰어난 재료(예: SKF 산업용 고강도 시리즈 베어링)로 제작되었으며 연간 유지 보수 시간은 ≤30시간입니다. 3단계 오일 탱크 여과 시스템은 유압 펌프 마모를 줄이고 테스트 장비의 수명을 연장합니다.

6. SSCH160-6000-10000 160kW 산업용 유압 펌프 다이나모미터 시스템 응용 분야

1) 고강도 사출 성형기 유압 펌프 테스트: 사출 성형기의 35-50MPa 고압 플런저 펌프를 대상으로 금형 클램핑/사출 조건에서 압력-유량 특성 및 체적 효율을 측정하여 사출 성형 제품의 성형 안정성을 보장합니다.

2) 야금 기계 유압 시스템 검증: 야금 프레스 및 압연기에 사용되는 40-60MPa 유압 펌프에 적응하여 고온 및 고부하 조건을 시뮬레이션하고 펌프의 고압, 장기 작동 신뢰성 및 고장 경고 기능을 검증합니다.

3) 광산 기계 유압 펌프 품질 검사: 광산 굴삭기 및 로더의 유압 메인 펌프(30-50MPa)에 대한 공장 성능 보정을 제공하고 부하 감지 제어 및 오염 방지 기능을 테스트하여 열악한 광산 환경에서 장비 가용성을 보장합니다.

4) 선박 갑판 기계 테스트: 선박 앵커 윈치 및 윈치에 사용되는 30-40MPa 유압 펌프의 경우 저속 및 고부하 조건에서 토크 출력 및 효율을 테스트하여 조선 산업의 신뢰성 요구 사항을 충족합니다.

5) 산업용 유압 펌프 R&D 및 개선: 유압 펌프 제조업체를 위한 80-200kW 중대형 전력 펌프의 R&D 및 테스트를 제공하고 펌프의 고압 밀봉 구조 및 분배판 설계를 최적화하여 제품 경쟁력을 강화합니다.
