제품 상세 정보:
|
| 인증: | CE, ISO 9001, ISO 45001, ISO 14001 | 일정한 토크 범위: | 0-1000RPM |
|---|---|---|---|
| 정전력 범위: | 1000-3000rpm | 보증: | 1년 |
| 최대 작업 속도: | 4000rpm | 정격 토크: | 716Nm |
| 정격 출력: | 75kW | 측정 범위: | 0-1000Nm |
| 무게: | 1000KG | 정격전압: | 380V |
| 유형: | 전기 동력계 | ||
| 강조하다: | 75kW 모터 다이노모터 시험 벤치,전기 모터 성능 테스트 시스템,4000 RPM 모터 다이너모터 벤치 |
||

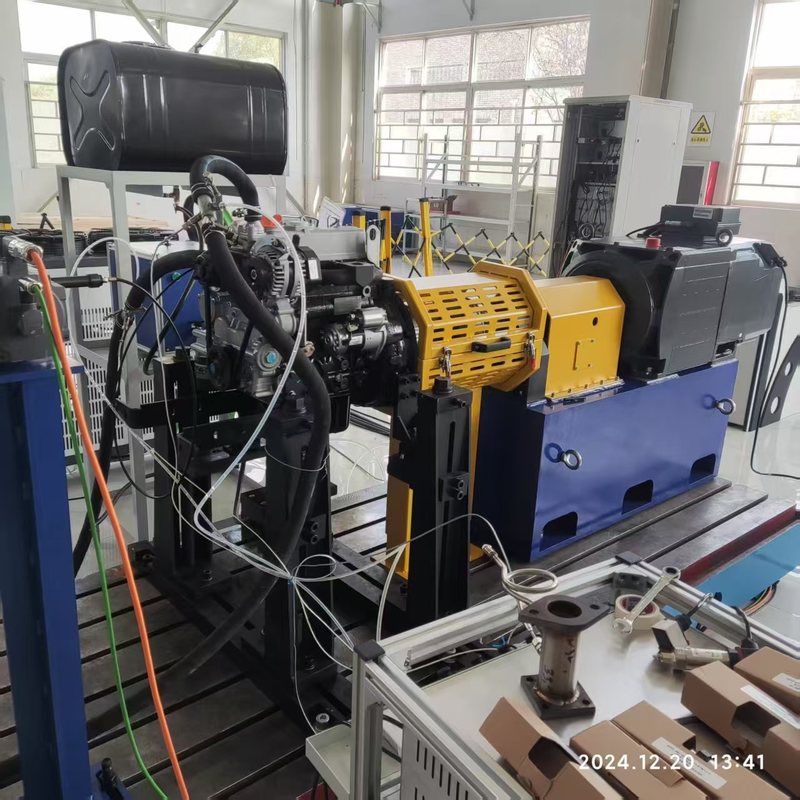

SSCD75-1000/4000 75kW 모터 성능 전기 다이나모미터 테스트 벤치 시스템
SSCD75-1000/4000 75kW 모터 성능 다이나모미터 테스트 벤치 시스템은 소형 및 중형 전력 모터 테스트를 위해 특별히 설계된 고정밀 종합 테스트 플랫폼입니다. 이 시스템은 다이나모미터, 고정밀 토크 센서, 지능형 측정 및 제어 시스템, 광범위 배터리 시뮬레이터와 같은 핵심 모듈을 통합하여 승용차 구동 모터, 소형 산업용 모터 및 특수 모터의 성능 검증 요구 사항을 포괄적으로 다룹니다.
| 구성 요소 이름 | 핵심 사양 | 브랜드 |

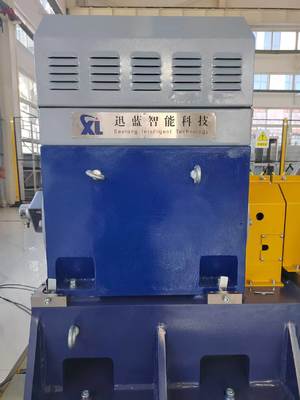

| SSCD75-1000/4000 전기 다이나모미터 | 전력: 75kW; 정격 속도: 1000rpm; 정격 토크: 716Nm (9550×75/1000); 최대 속도: 4000rpm; 정출력 속도: 1000-3000rpm; 수냉식 | Seelong |
| 토크 플랜지 | 측정 범위: 0-1000Nm; 정확도: 0.2% FS | HBM |

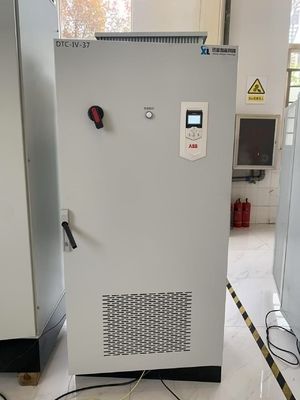

| 가변 주파수 인버터 시스템 | 입력 전압: 삼상 AC 380V±10%; 주파수: 50-60Hz; 과전류 보호 값: 정격 전류의 1.5배; 과부하, 과전압 및 과열에 대한 다중 보호. | ABB |

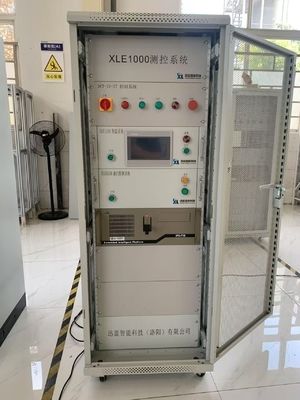

| XLP-1000 측정 및 제어 시스템 | 산업용 PC: IPC710, CPU: i7, 메모리: 32G, 하드 디스크: 1T, XLP-1000 측정 및 제어 시스템 소프트웨어 | Seelong |
| 데이터 수집 모듈 | 소형 및 중형 전력 모터의 다차원 데이터 수집 요구 사항에 적응 | Seelong |
| 데이터 수집 시스템 | 진동 수집 장치, 온도 수집 장치, 아날로그 입력 수집 장치, 디지털 입력 수집 장치 | Advantech ADAM-4017+ |
| 전력 분석기 | 모델: WT5006; 기본 정확도: 0.03% (판독값 0.01% + 범위 0.02%); 대역폭: DC, 0.1Hz-1MHz; LCD 터치스크린; 6 채널 + MTR | Seelong |
| 전류 변압기 | 측정 범위 200A, 정확도 0.05% FS | - |
| 배터리 시뮬레이터 | 출력 전압: 24-1200V; 정격 전력: 80kW; 피크 전력: 100kW; 정격 전류: 300A; 피크 전류: 375A; 7가지 유형의 배터리 모델(삼원 리튬/인산철 리튬 등) 지원 | Seelong |
| 옵션 - 커플링 | 허용 속도: 5000rpm; 허용 토크: 1000Nm | Seelong |
| 옵션 - 모터 브래킷 | 조정 범위(모터 중심 높이): 200mm-500mm | Seelong |
| 옵션 - 주철판 | 재질: HT300 (인장 강도 ≥300MPa) ; 충격 흡수 장치 및 주철판은 고속 테스트 중 안정성을 보장합니다. | Seelong |
| 옵션 - 충격 흡수 장치 | 스프링 충격 흡수 장치는 저전력에서 중전력 테스트의 진동 억제에 적합합니다. 충격 흡수 장치와 주철판은 고속 테스트 중 안정성을 보장합니다. | Seelong |
| 매개변수 범주 | 기술 지표 |
| 다이나모미터 제조업체 | Seelong |
| 정격 전력 | 75kW |
| 정격 토크 | 716Nm |
| 정격 속도 | 1000rpm |
| 최대 속도 | 4000rpm |
| 정토크 속도 범위 | 0-1000rpm |
| 정출력 속도 범위 | 1000-3000rpm |
| 토크 센서 모델 | T40B |
| 토크 센서 제조업체 | HBM |
| 토크 센서 범위 | 0-1000Nm |
| 정확도 레벨 | 0.2%FS |
| 모델 | 전력(kW) | 토크(Nm) | 정격 속도(rpm) | 최대 속도(rpm) | 토크 측정 정확도 |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 0.2%FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0.2%FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.2%FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.2%FS |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 0.2%FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.2%FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.2%FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.2%FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0.2%FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.2%FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.2%FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.2%FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.2%FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.2%FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.2%FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.2%FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.2%FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.2%FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0.2%FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0.2%FS |
| SSCD350-1250/4500 | 350 | 2674 | 1250 | 4500 | 0.2%FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0.2%FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0.2%FS |
| 전력, 속도 범위 and the Number of Acquisition Modules Can be Customized as Required. | |||||
8. FAQ
Q: 협력을 위한 최소 주문 수량은 무엇입니까?
A: 재고 제품의 경우 1개의 소량 주문을 지원합니다.
Q: 제품에 대해 자세히 알아보려면 어떻게 해야 합니까?
A: 이메일을 남겨주시면 전자 샘플 책자를 보내드리겠습니다.
Q: 지불 조건은 무엇입니까?
A: 일반적으로 40% T/T 보증금, 배송 전 전액 지불.
Q: 주문의 리드 타임은 얼마입니까?
A: 다이나모미터 생산 주기는 6-8주, 센서 생산 주기는 2-3주이며, 다른 제품은 문의하십시오.
Q: 테스트 벤치의 전체 솔루션을 어떻게 얻을 수 있습니까?
A: 이메일을 남겨주시면 기술 직원이 자세한 계획에 대해 논의할 것입니다.
Q: 공장을 방문해도 됩니까?
A: 물론, 언제든지 방문을 환영합니다.
9. 당사 인증서
