제품 상세 정보:
|
| 인증: | CE, ISO 9001, ISO 45001, ISO 14001 | 일정한 토크 범위: | 0-1000RPM |
|---|---|---|---|
| 정전력 범위: | 1000-3000rpm | 보증: | 1년 |
| 최대 작업 속도: | 3300rpm | 정격 토크: | 1910Nm |
| 정격 출력: | 200kw | 측정 범위: | 0-1000Nm |
| 무게: | 1700kg | 정격전압: | 380V |
| 유형: | 전기 동력계 | ||
| 강조하다: | 200kW의 모터 다이노모터 시험 벤치,전기 모터 성능 테스트 시스템,3300V 모터 다이너모터 보증 |
||

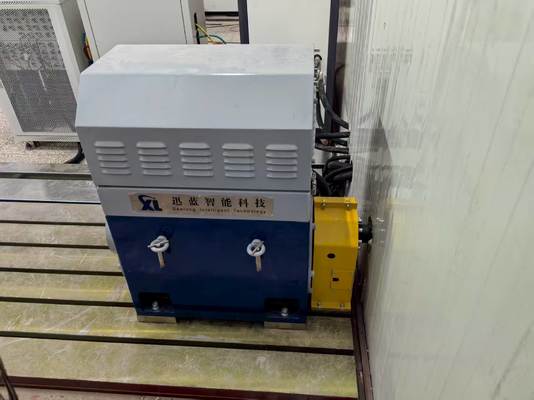

SSCD200-1000/3300 200kW 모터 성능 다이내모터 테스트 벤치 시스템은 중량 및 큰 전력 모터를 테스트하기 위해 특별히 설계된 고성능 종합 테스트 플랫폼입니다.이 시스템은 다이노미터와 같은 핵심 모듈을 통합합니다., 고밀도의 토크 센서, 지능형 측정 및 제어 시스템 및 광범위한 배터리 시뮬레이터,상업용 차량의 구동 모터의 성능 검증 요구를 포괄적으로 다루는, 산업용 중형 및 대형 모터 및 특수 모터.
| 컴포넌트 이름 | 기본 사양 | 브랜드 |

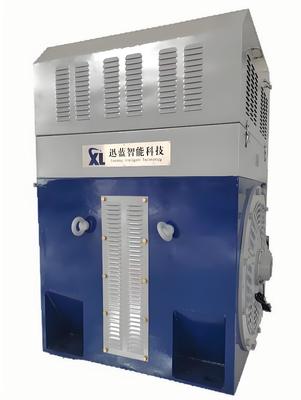

| SSCD200-1000/3300 전기 역량계 | 전력: 200kW; 명산 속도: 1000rpm; 명산 토크: 1910Nm (계산 공식: 9550×200/1000); 최대 속도: 3300rpm; 일정한 전력 속도: 1000-3000rpm; 물 냉각. | 시롱 |
| 토크 플랜지 | 측정 범위: 0~2000Nm, 측정 정확도: 0.2% FS (ISO 16613:2013 캘리브레이션 표준을 준수) | HBM |
| 변주 주파수 인버터 시스템 | 입력 전압: 3단계 AC 380V ± 10%; 작동 주파수: 50-60Hz; 과류 보호 값: 평준 전류의 1.5 배; 과부하, 과압,과열. | ABB |

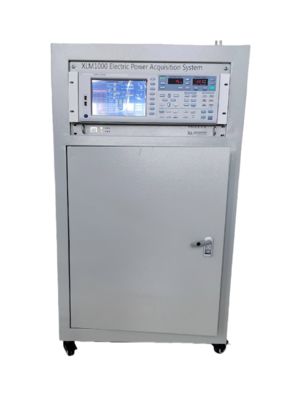

| XLP-1000 측정 및 제어 시스템 | 산업용 PC: IPC710; CPU: Intel Core I7; 메모리: 32GB DDR4; 하드 드라이브: 1TB SSD; 미리 설치된 XLP-1000 측정 및 제어 시스템 소프트웨어 (실시간 데이터 획득, 곡선 분석,그리고 보고서 생성). | 시롱 |
| 데이터 수집 모듈 | 중량 및 고전력 모터를 테스트하는 데 적합하며 토크, 속도, 전압, 전류, 온도 및 진동과 같은 여러 매개 변수를 동시에 획득하는 것을 지원합니다. | 시롱 |
| 데이터 수집 시스템 | 진동 획득 장치 ( 샘플링 속도 ≤ 1kHz), 온도 획득 장치 (측정 범위 -40 ~ 150°C), 아날로그 입력 획득 장치 (16 비트 해상도),그리고 디지털 인수 단위 (8개의 입력/출력). | 아드벤테크 ADAM-4017+ |

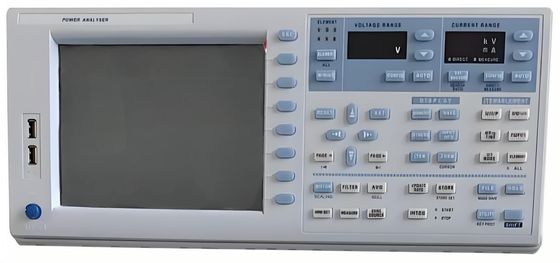

| 전력 분석기 | 모델: WT5006; 기본 정확도: 0.03% (0.01%의 읽기 + 범위의 0.02%); 대역폭: DC, 0.1Hz-1MHz; 디스플레이: 7인치 LCD 터치 스크린; 채널: 6 채널 + MTR (모터 특정 채널) | 시롱 |
| 전류 변압기 | 측정 범위: 0~500A 측정 정확도: 0.05% FS 선형성: ≤0.02% FS | - |

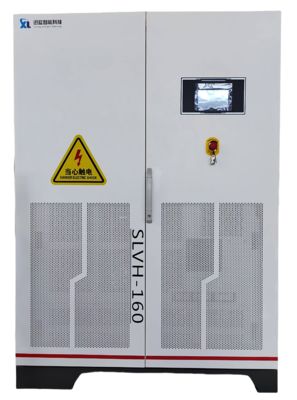

| 배터리 시뮬레이터 | 출력 전압: 24-1200V; 명산 전력: 220kW; 최고 전력: 275kW; 명산 전류: 550A; 최고 전류: 687.5A; 지원되는 배터리 모델: 세차 리?? 배터리, 리?? 망간산화,리?? 티타나트, 리?? 코발트 산화물, 리?? 철 인산화물, 납산 배터리, 니켈 금속 하이드 배터리 (7 종류). | 시롱 |
| 선택적 - 결합 | 허용되는 속도는: 5000 rpm 허용되는 토크: 2000Nm 재료: 45 # 강철 (표면 완화) | 시롱 |
| 선택 - 모터 브래킷 | 조정 범위 (모터 중심 높이): 200mm-500mm; 부하 용량: ≤500kg; 조정 방법: 수동 나사 조정 | 시롱 |
| 선택 사항 - 철판 | 재료: HT300 (당력 ≥300MPa); 평면: ≤0.05mm/m; 표면 거칠성: Ra≤1.6μm; 충격 흡수제 및 철판은 고속 테스트에서 안정성을 보장합니다. | 시롱 |
| 선택 - 충격 흡수기 | 타입: 스프링 충격 흡수기; 등급 부하: 100-300kg/단위; 완압 계수: 0.2-0.3적용 가능한 진동 주파수: 5-10Hz; 충격 흡수기와 철판은 고속 테스트 동안 안정성을 보장합니다. | 시롱 |
| 파라미터 카테고리 | 기술 지표 |
| 다이너모미터 제조업체 | 시롱 |
| 정량력 | 200kW |
| 가속 모터크 | 1910Nm |
| 가속도 | 1000회속 |
| 최대 속도 | 3300rpm |
| 일정한 토크 속도의 범위 | 0~1000회속 |
| 일정한 전력 속도 범위 | 1000~3000회속 |
| 토크 센서 모델 | T40B |
| 토크 센서 제조업체 | HBM |
| 토크 센서 범위 | 0~2000Nm |
| 정확도 클래스 (토크 측정) | 00.2%FS |
| 전력 측정 정확도 | 00.03% (0.01%의 판독 + 범위의 0.02%) |
| 데이터 수집 빈도 | ≤1kHz |
| 냉각 방법 (다이나모미터) | 물 냉각 (입수 물 온도 ≤35°C, 물 압력 0.2-0.4MPa) |
200kW의 명력, 0~1910Nm의 토크 범위, 최대 3300rpm의 속도는 중량 및 큰 전력 모터의 완전한 조건 테스트 요구를 충족합니다.1000~3000rpm의 일정한 전력 범위는 상업용 차량의 드라이브 모터와 산업용 중형 및 대형 모터의 작동 특성에 정확하게 일치합니다., 검사의 맹점을 피합니다.
HBM 0.2% FS 고정도 토크 플랜지, Seelong WT5006 전력 분석기 (0.03% 기본 정확도) 와 Advantech 다채널 데이터 획득 시스템토크와 같은 주요 매개 변수를 동기화하고 정확하게 습득합니다., 전력, 온도 및 진동, 데이터 오류 ≤0.5%, 국가 표준 GB/T 18488-2024의 테스트 정확성에 대한 엄격한 요구 사항을 충족합니다.
배터리 시뮬레이터는 24~1200V의 넓은 출력 전압을 지원하며, 48V 저전압에서 800V 고전압의 중량 및 고전력 모터의 전원 공급 요구 사항에 적응합니다.ABB 주파수 변환기 시스템은 380V±10%의 넓은 입력 전압과 호환됩니다., 전압 변동 시나리오에서도 안정적인 작동을 유지하며 다른 지역 전력 네트워크 환경에 적응 할 수 있습니다.
이 시스템은 측정 및 제어, 데이터 수집 및 전력 분석과 같은 핵심 모듈을 포함합니다. 결합 장치 및 모터 브래킷과 같은 선택적 구성 요소는 필요에 따라 결합 될 수 있습니다.모터 브래킷은 다른 사양의 모터를 수용하기 위해 200-500mm의 조정 범위가 있습니다.HT300 철판과 스프링 충격 흡수기의 조합은 테스트 중에 진동 간섭을 효과적으로 줄이고 장기의 안정적인 작동을 보장합니다.
1)새로운 에너지 차량 부문
그것은 새로운 에너지 상업용 차량 (용량 트럭, 중형 트럭) 및 하이브리드 승용차의 동력 모터의 힘, 토크, 효율성 및 내구성 테스트에 적합합니다.그것은 800V 고전압 플랫폼 모터와 일치 할 수 있으며 과속 테스트 요구 사항을 충족, 과부하 및 GB/T 18488-2024의 높은 온도 및 낮은 온도 환경 적응력
2)산업용 운동장
공장 테스트와 타입 테스트는 200kW 이하의 산업용 중형 및 대형 모터 (중형 및 대형 물 펌프, 팬 및 압축기용 모터와 같은) 에서 수행됩니다.이것은 모터 에너지 효율 등 주요 성능 지표를 확인할 수 있습니다 (GB 18489-2023을 준수합니다.), 온도 상승 특성과 부하 특성을 나타냅니다.
3)특수 운동장
중소형 건설 기계 (부하기, 발굴기), 해상 보조 기계, 철도 운송 보조 모터와 같은 특수 모터의 전문 테스트에 적합합니다.높은 토크 (≤1910Nm) 및 중~고속 (≤3300rpm) 시나리오에서 성능 검증 요구 사항을 충족.
4)연구 및 시험 기관
우리는 대학, 연구소, 그리고 제3자 테스트 조직에 중고력 모터에 대한 테스트 플랫폼을 제공합니다.모터 성능을 최적화하고 표준 준수 사항을 확인하는 데 도움이되는 맞춤형 테스트 솔루션 (모터 노화 테스트 및 고장 시뮬레이션 테스트) 을 지원합니다..
국가 표준
국제 표준
산업 관련 표준
| 모델 | 전력 (kW) | 토크 (Nm) | 가속도 (rpm) | 최대 속도 (rpm) | 토크 측정 정확성 |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 00.2%FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 00.2%FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 00.2%FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 00.2%FS |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 00.2%FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 00.2%FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 00.2%FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 00.2%FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 00.2%FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 00.2%FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 00.2%FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 00.2%FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 00.2%FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 00.2%FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 00.2%FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 00.2%FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 00.2%FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 00.2%FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 00.2%FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 00.2%FS |
| SSCD350-1250/4500 | 350 | 2674 | 1250 | 4500 | 00.2%FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 00.2%FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 00.2%FS |
| 전력, 속도 범위a인수 모듈의 수를 사용자 정의 할 수 있습니다as 필요 | |||||
