제품 상세 정보:
|
| 인증: | CE, ISO 9001, ISO 45001, ISO 14001 | 일정한 토크 범위: | 0-3000rpm |
|---|---|---|---|
| 정전력 범위: | 3000-8000rpm | 보증: | 1년 |
| 최대 작업 속도: | 8000rpm | 정격 토크: | 796Nm |
| 정격 출력: | 250kW | 측정 범위: | 0-1000Nm |
| 무게: | 1900kg | 정격전압: | 380V |
| 유형: | 전기 동력계 | ||
| 강조하다: | 250kW UAV 엔진 디내모터,AC 다이너모터 시험판,가맹점과 함께 전기 다이노미터 |
||

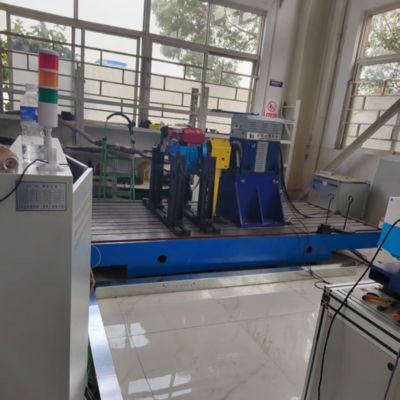

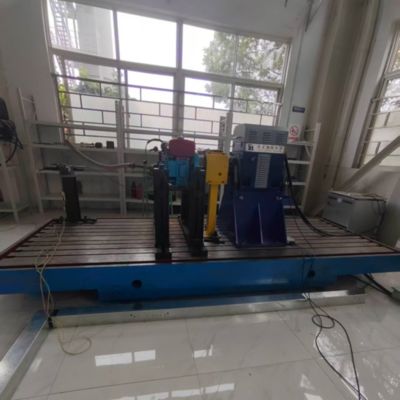

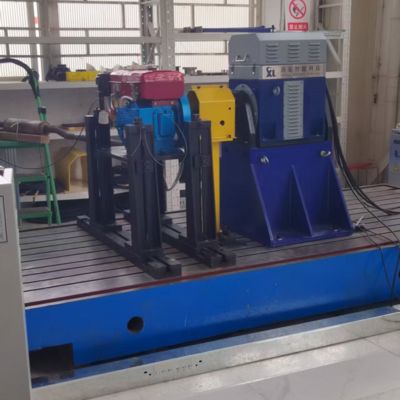

SSCG250-3000/8000 250kW UAV 엔진 테스트 벤치
1SSCG250-3000/8000 250kW UAV 엔진 테스트 벤치 부품 설명
SSCG250-3000/8000 250kW UAV 엔진 테스트 벤치는 고전력 UAV 엔진의 연구 및 검증을 위해 특별히 설계된 포괄적인 테스트 시스템입니다.이 시스템은 고정밀 전기 역량계를 통합, 모듈형 측정 및 제어 시스템 및 다채널 데이터 수집 장치, 토크, 속도, 전력,그리고 250kW급 터보 샤프트/터보 프로프 엔진의 연료 소비.
| 컴포넌트 이름 | 기본 사양 | 브랜드 |
| SSCG250-3000/8000 전기 다이노미터 | 전력: 250kW, 명산속도: 3000rpm, 최대속도: 8000rpm, 명산토크: 796Nm, 공기 냉각 | 시롱 |
| 토크 플랜지 | 0-1000Nm, 정확도: 0.2%FS | HBM |

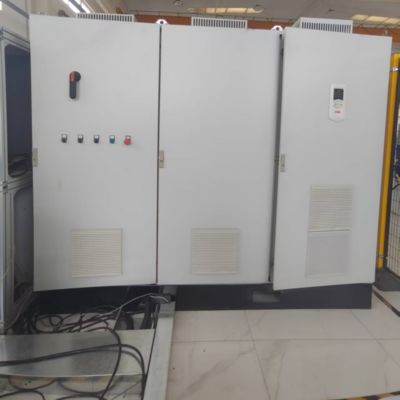

| 변주 주파수 인버터 시스템 | ABB 브랜드, 250kW, 3단계 AC 380V ± 10% 입력 전압, 과부하, 과전압 및 과열에 대한 복수의 보호. | ABB |

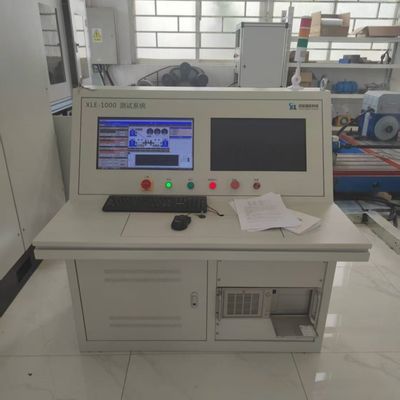

| XLE-1000 측정 및 제어 시스템 | 산업용 PC: IPC710; CPU: 인텔 코어 I7; 메모리: 32GB DDR4; 하드 드라이브: 1TB SSD; 미리 설치된 XLE-1000 측정 및 제어 시스템 소프트웨어 (실시간 데이터 획득, 곡선 분석,그리고 보고서 생성). | 시롱 |
| 데이터 수집 시스템 | 낮은 온도 획득 모듈 (6채널 ), 높은 온도 획득 모듈 (8채널 ), 아날로그 획득 모듈 (8채널 ),낮은 온도 획득 센서 (PT100), 고온 센서, 압력 센서, 대기 압력 센서, 온도와 습도 센서, 데이터 획득 박스 등 | 시롱 |
| 세르보 가솔렛 액추에터 |
성능: 가동 힘 150N, 스코트 120mm 전자 가솔린 시뮬레이션: 듀얼 채널 0-2.5V/5V |
시롱 |
| 연료 소비 미터 | 무게형, 측정 범위: 10-50Kg/h, 정확도: 0.2%FS | 시롱 |
| 중앙분방 변주 주파수 팬 | 시험중인 장치의 열 분비를 위해 사용된다. 전력: 40kW | 시롱 |
| 선택적 - 결합 | 허용 토크: 575Nm 허용 속도: 18000 r/min | 시롱 |
| 선택 - 모터 브래킷 | 비표준 맞춤형 L형 모터 브래킷, 벽 두께 > 50mm | 시롱 |
| 선택 사항 - 철판 | 재료: HT300 (당력 ≥300MPa); 평면: ≤0.05mm/m; 표면 거칠성: Ra≤1.6μm; 충격 흡수제 및 철판은 고속 테스트에서 안정성을 보장합니다. | 시롱 |
| 선택 - 충격 흡수기 | 타입: 스프링 충격 흡수기; 등급 부하: 100-300kg/단위; 완압 계수: 0.2-0.3적용 가능한 진동 주파수: 5-10Hz; 충격 흡수기와 철판은 고속 테스트 동안 안정성을 보장합니다. | 시롱 |
2. SSCG250-3000/8000 250kW 전기 다이내모터 기술 매개 변수
| 매개 변수 | 사양 |
| 모델 | SSCG250-3000 /8000 |
| 정량력 | 250kW |
| 가속도 | 3000회속 |
| 가속 모터크 | 796Nm |
| 최대 속도 | 8000회속 |
| 냉각 방법 | 에어쿨링 |
| 보호 수준 | IP54 |
| 과부하 용량 | 등급 전력의 150% |
| 토크 측정 정확성 | ±0.2%FS |
| 속도 측정 정확도 | ±1rpm |
3. SSCG250-3000/8000 250kW UAV 엔진 테스트 벤치 핵심 장점
1) 고정밀 제어: 토크 플랜지와 연료 소비 미터 모두 0.2%FS의 정확도를 달성하고, PID 알고리즘은 속도 변동 조절을 실현하기 위해 결합됩니다 (일반적 값 < ± 0.1%),시험 데이터의 신뢰성을 보장.
2) 4차원 에너지 관리: 전기 / 발전기의 듀얼 모드 작동을 지원하며 높은 에너지 피드백 효율을 갖추고 드론 엔진의 완전한 조건 테스트 요구 사항에 적응합니다.
3) 모듈식 확장성: XLE-1000 측정 및 제어 시스템은 다채널 데이터 획득을 지원하며 옵션 구성 요소는 다양한 테스트 시나리오에 유연하게 적응하여 시스템 유연성을 향상시킬 수 있습니다.
4) 안전 보호: 주파수 변환 시스템은 과부하, 과전압 및 과열 보호 기능을 통합하여 고속 (8,000 rpm) 테스트에서 안정성을 보장하고 장비 고장 위험을 줄입니다.
5) 낮은 진동 설계: 충격 흡수기는 5-10Hz의 진동 주파수에 적응되어 있으며, 합금 철판과 함께테스트의 정확성을 보장하고 테스트 결과에 대한 외부 간섭의 영향을 줄입니다..
4. SSCG250-3000/8000 250kW UAV 엔진 테스트 벤치 적용 영역
1)무인 항공기 (UAV) 엔진 개발: 엔진 성능 매개 변수를 확인하기 위해 250kW급 터보샤프트/터보프롭 엔진의 시작, 가속 및 브레이킹의 전체 프로세스 테스트.
2)항공기 추진기 검증: 고온 합금과 티타늄 합금과 같은 기계가 사용하기 어려운 재료의 내구성 테스트를 지원하며 극한의 운영 조건에서 엔진 신뢰성을 평가합니다.
3)새로운 에너지 전력 테스트: 에너지 사용 효율을 최적화하기 위해 하이브리드 파워트레인 시스템의 에너지 피드백 효율 평가에 적응합니다.
4)산업용 모터 캘리브레이션: 고 정밀 모터 토크-속도 특성 캘리브레이션을 위해 사용되며 모터 제어 정확도를 향상시킵니다.
5SSCG250-3000 /8000 250kW UAV 엔진 테스트 벤치 참조 표준
전기 안전 표준: IEC 60034-30-1의 에너지 효율 요구 사항을 충족하여 380V±10%에서 장비의 안정적인 작동을 보장합니다.
데이터 수집 표준: 센서 (PT100 온도 센서와 같이) 의 정확성과 데이터 수집의 일관성을 보장하기 위해 ISO 10012 측정 관리 시스템을 따르십시오.
환경 적응성 표준: GB/T 2423 시리즈의 환경 테스트 요구 사항을 충족하여 장비가 -10°C에서 40°C까지의 환경에서 정상적으로 작동 할 수 있도록 보장합니다.
6. UAV 엔진 전기 다이내모터 테스트 벤치 모델 목록
| 모델 | 전력 (kW) | 토크 (Nm) | 가속도 (rpm) | 최대 속도 (rpm) | 토크 측정 정확성 |
| SSCG30-3000/10000 | 30 | 95 | 3000 | 10000 | 00.2%FS |
| SSCG45-3000/10000 | 45 | 143 | 3000 | 10000 | 00.2%FS |
| SSCG60-3000/10000 | 60 | 191 | 3000 | 10000 | 00.2%FS |
| SSCG75-3000/10000 | 75 | 238 | 3000 | 10000 | 00.2%FS |
| SSCG90-3000/10000 | 90 | 286 | 3000 | 10000 | 00.2%FS |
| SSCG110-3000/10000 | 110 | 350 | 3000 | 10000 | 00.2%FS |
| SSCG132-3000/10000 | 132 | 420 | 3000 | 10000 | 00.2%FS |
| SSCG160-3000/10000 | 160 | 509 | 3000 | 10000 | 00.2%FS |
| SSCG200-3000/8000 | 200 | 637 | 3000 | 8000 | 00.2%FS |
| SSCG250-3000/8000 | 250 | 796 | 3000 | 8000 | 00.2%FS |
| SSCG300-3000/7500 | 300 | 955 | 3000 | 7500 | 00.2%FS |
| SSCG350-3000/7500 | 350 | 1114 | 3000 | 7500 | 00.2%FS |
| SSCG400-3000/7500 | 400 | 1273 | 3000 | 7500 | 00.2%FS |
| 힘, 속도 범위a인수 모듈의 수를 사용자 정의 할 수 있습니다필요에 따라 | |||||
8자주 묻는 질문
Q: 우리의 협력을 위한 최소 주문량은 무엇입니까?
A: 우리는 주식 제품에 대한 1pcs의 작은 트레일 주문을 지원합니다.
Q: 제품에 대해 어떻게 더 많은 정보를 얻을 수 있습니까?
답: 이메일로 문의하면 전자 샘플 북을 보내드립니다.
질문: 지불 기간은 얼마인가요?
A: 일반적으로 40% T/T 보증금, 배송 전에 완전히 지불합니다.
Q: 내 주문의 납품 시간은 얼마입니까?
A: 다이너모미터 생산 주기는 6-8 주이며 센서 생산 주기는 2-3 주이며 다른 제품은 저희에게 문의하십시오.
Q: 어떻게 테스트 벤치의 전체 솔루션을 얻을 수 있습니까?
답: 이메일로 문의하면 기술 직원이 상세한 계획에 대해 연락합니다.
Q: 저는 여러분의 공장을 방문할 수 있나요?
A: 물론, 항상 방문 을 환영 합니다.
