제품 상세 정보:
|
| 상표: | 시롱 | 과부하 용량: | 120% |
|---|---|---|---|
| 정격 전압 (V): | AC 380 | 냉각방식: | 강제 공기 냉각 |
| 인코더: | 상하이 진펜 | 인코더 유형: | HTL 512 |
| 다이너모미터 안전 모니터링: | 200kw | ||
| 강조하다: | 커스터마이징 가능한 기어박스 테스트 벤치,장수용 변속기 시험 장비,완전 상태의 기어박스 호환성 검사기 |
||

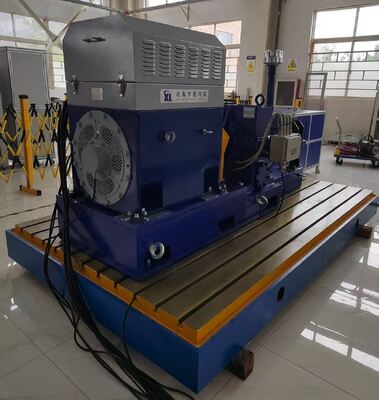

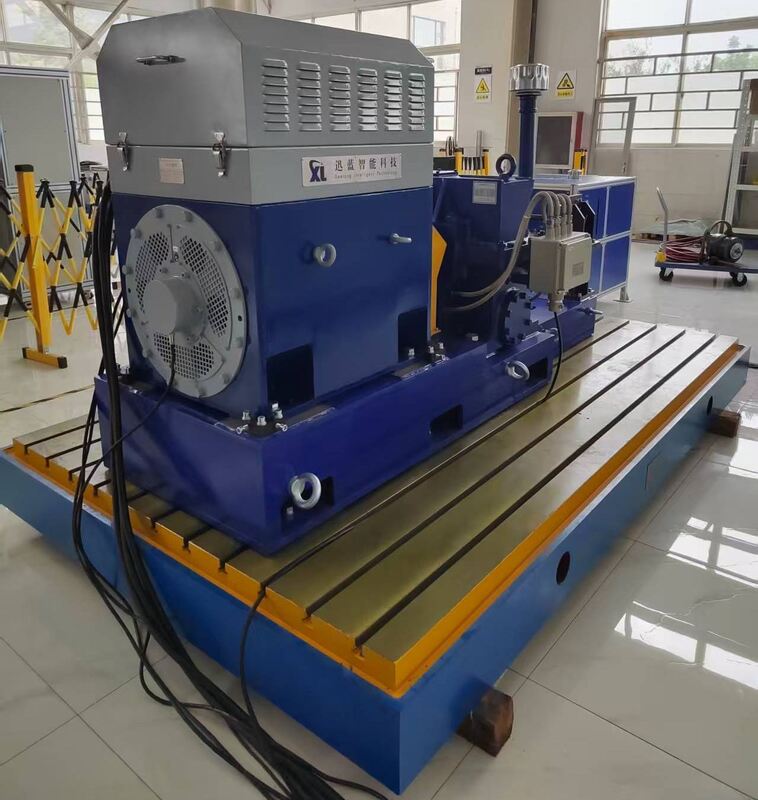

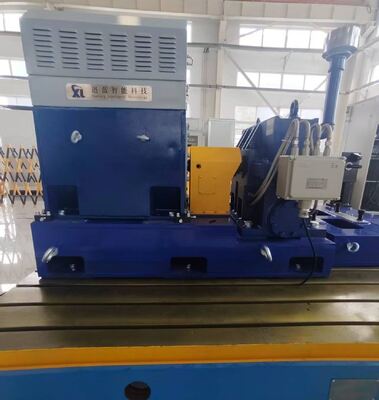

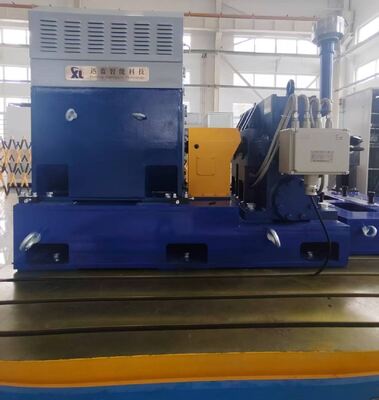

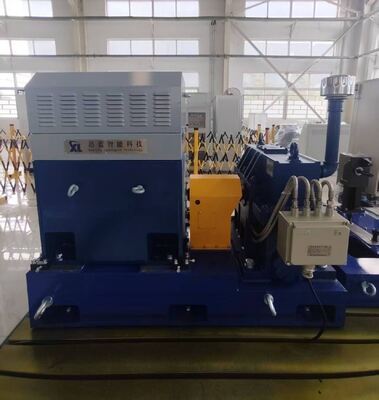

SSCD200-1000/3300 1910Nm 정격 토크 3300rpm 최고 속도 기어박스 변속기 동력계
1.SSCD200-1000/3300 기어박스 변속기 동력계 구성요소 설명

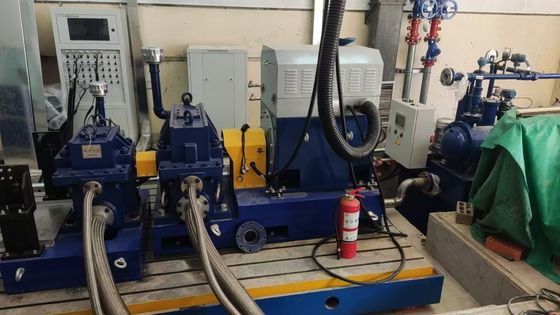

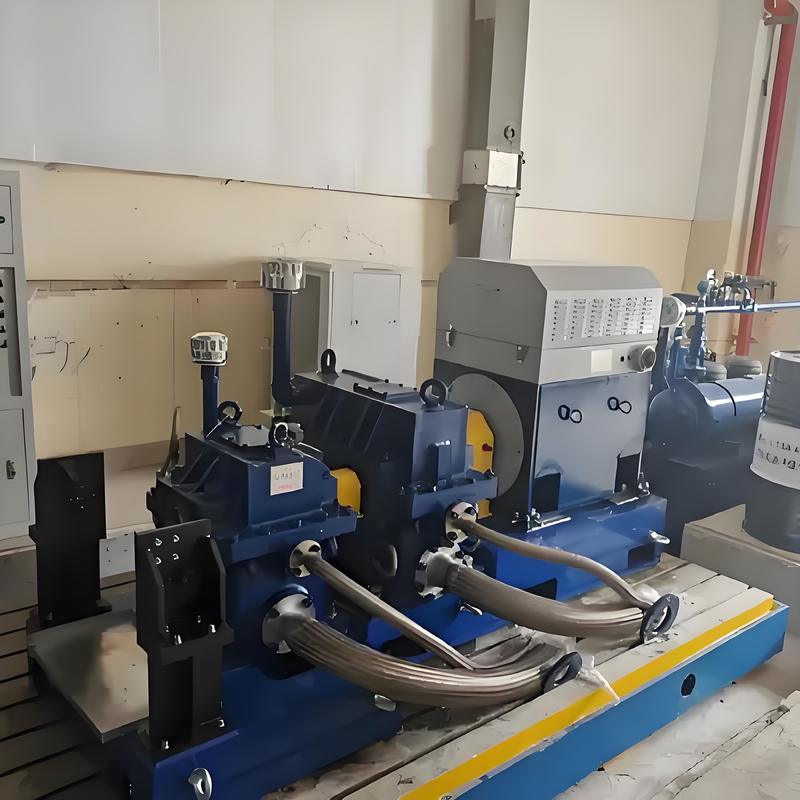

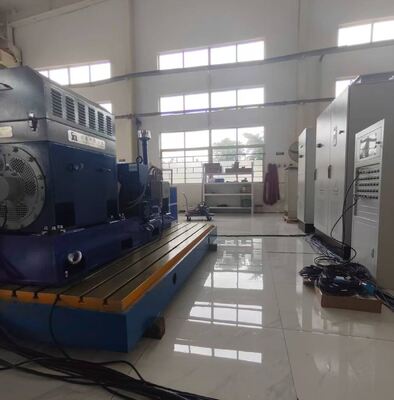

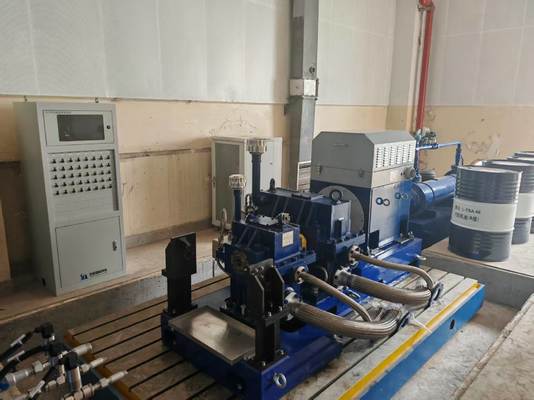

SSCD200-1000/3300 기어박스 테스트 벤치는 산업 제조, 풍력, 건설 기계, 자동차 및 철도 운송에 널리 사용되는 고정밀 기어박스 테스트를 위해 특별히 설계된 고성능 장치입니다. 이 벤치에는 씨롱의 구동동력계(SSCD200-1000/3300 모델, 200kW 전력, 정격속도 1000rpm, 최대속도 3300rpm, 토크 측정 정확도 0.2%FS)와 부하동력계(SSCD110-300/600 모델, 110kW 전력, 정격속도 300rpm, 최대속도 600rpm)가 통합되어 있습니다. ABB의 인버터 시스템(토크 제어 정확도 0.2%FS, 속도 제어 정확도 ±1rpm, 응답 시간 5ms) 및 Seelong의 XLP-1000 측정 및 제어 시스템(Intel Core i7 프로세서, 32GB DDR4 메모리 및 1TB SSD 장착)을 통해 토크, 속도, 온도 및 압력과 같은 주요 매개변수에 대한 포괄적인 모니터링 및 정밀 제어가 가능합니다.
| 구성요소 이름 | 핵심사양 | 상표 |
|
SSCD110-300/600 전기 동력계 로딩 |
전력: 110kW; 정격 속도: 300rpm; 정격 토크: 3501Nm; 최대 속도: 600rpm; 토크 측정 센서: 0-5000Nm (정확도: 0.2%FS) | 실롱 |
| SSCD200-1000/3300 구동전기동력계 | 전력: 200kW; 정격 속도: 1000rpm; 정격 토크: 1910Nm; 최대 속도: 3300rpm; 토크 측정 센서: 0-2000Nm (정확도: 0.2%FS) | 실롱 |
| 토크 교정 장치 | 토크 플랜지 토크 교정 | 실롱 |
| 가변 주파수 인버터 시스템 | 다중 구동 가변 주파수 인버터 시스템; 토크 제어 정확도 0.2%FS; 속도 제어 정확도 ±1rpm; 응답 시간 5ms ; 과부하, 과전압 및 과열에 대한 다중 보호 기능을 갖추고 있습니다. | 씨줄 |
| XLP-1000 측정 및 제어 시스템 | 산업용 PC: IPC710; CPU: 인텔 코어 i7; 메모리: 32GB DDR4; 하드 드라이브: 1TB SSD; 사전 설치된 XLP-1000 소프트웨어 | 실롱 |
| 데이터 수집 시스템 | PT100 온도 수집 모듈, 압력 수집 모듈, 아날로그 신호 수집 모듈, 온도 수집 센서, 압력 수집 센서, 진동 수집 센서, 데이터 수집 상자 | 실롱 |

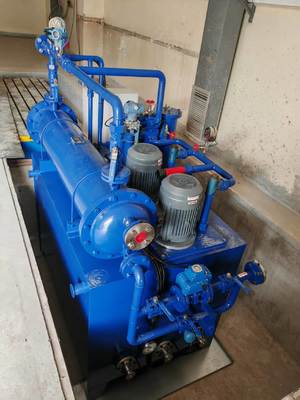

| 오일 온도 조절 장치 | 스테인레스 강판 열교환기, PLC 제어 시스템; 온도 조종 정확도: ± 1 ℃ | 실롱 |
| 기어 유량계 |
물과 오일 흐름 측정에 사용됩니다. 수집 범위: 0-50 L/min; 정확도: 0.5%FS 모델: SLLL050 |
실롱 |
| 옵션 - 커플링 | 허용 토크: 500Nm; 허용 속도: 18000r/min | 실롱 |
| 옵션 - 모터 브래킷 | 비표준 맞춤형 L자형, 벽 두께 > 50mm | 실롱 |
| 옵션 - 주철판 | 재질: HT300; 평탄도: ≤0.05mm/m; 표면 거칠기: Ra≤1.6μm; 충격 흡수 장치와 주철 플레이트는 고속 테스트 중에 안정성을 보장합니다. | 실롱 |
| 선택 사항 - 충격 흡수 장치 | 스프링형, 정격 하중 100-300kg, 감쇠 계수 0.2-0.3, 진동 주파수 5-10Hz에 적합; 충격 흡수 장치와 주철판은 고속 테스트 중에 안정성을 보장합니다. | 실롱 |
| 매개변수 | 명세서 |
| 피빚다 | 200kW |
| 정격 속도 | 1000rpm |
| 최대 속도 | 3300rpm |
| 정격 토크 | 1910Nm |
| 토크 측정 범위 | 0-2000Nm |
| 토크 측정 정확도 | 0.2%FS |
| 속도 제어 정확도 | ±1rpm |
| 응답 시간 | 5ms |
| 모델 | 전력(kW) | 토크(Nm) | 정격속도(rpm) | 최고 속도(rpm) | 토크 측정 정확도 |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 0.2%FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0.2%FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.2%FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.2%FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.2%FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.2%FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.2%FS |
| SSCD200-1000/3300 | 200 | 1910년 | 1000 | 3300 | 0.2%FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.2%FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.2%FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.2%FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.2%FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.2%FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.2%FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.2%FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.2%FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.2%FS |
| SSCD250-1500/4000 | 250 | 1592년 | 1500 | 4000 | 0.2%FS |
| SSCD300-1500/3800 | 300 | 1910년 | 1500 | 3800 | 0.2%FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0.2%FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0.2%FS |
| 전력, 속도 범위에이nd 획득 모듈 수를 사용자 정의할 수 있습니다.에이s 필수입니다. | |||||
8. 인증서 보기

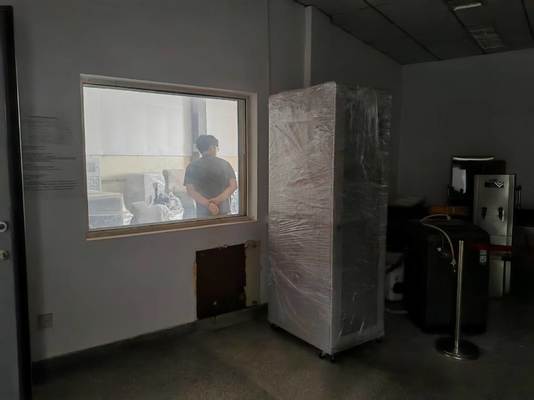

9. 포장 및 배송
10. 자주 묻는 질문
Q: 우리 협력을 위한 최소 주문 수량은 얼마입니까?
A: 재고 제품의 경우 1개 단위의 소규모 트레일 주문을 지원합니다.
Q:제품에 대해 더 자세히 알아보려면 어떻게 해야 합니까?
A: 이메일을 남겨주시면 전자샘플북을 보내드리겠습니다.
Q: 지불 기간은 무엇입니까?
A: 일반적으로 40% T/T 보증금, 선적 전에 전액 지불하십시오.
Q: 내 주문의 리드타임은 언제입니까?
A: 동력계 생산 주기는 6-8주이고, 센서 생산 주기는 2-3주입니다. 다른 제품은 당사에 문의하십시오.
Q: 테스트 벤치의 전체 솔루션을 어떻게 얻습니까?
A: 이메일을 남겨주시면 기술 담당 직원이 자세한 계획에 대해 연락을 드릴 것입니다.
Q: 공장을 방문할 수 있나요?
A: 물론입니다. 언제든지 방문을 환영합니다.
