제품 상세 정보:
|
| 상표: | 시롱 | 과부하 용량: | 120% |
|---|---|---|---|
| 정격전압(V): | 교류 380 | 냉각방식: | 강제 공기 냉각 |
| 인코더: | 상하이 징펀 | 인코더 유형: | HTL 512 |
| 다이너모미터 안전 모니터링: | 200KW | ||
| 강조하다: | 커스터마이징 가능한 기어박스 테스트 벤치,장수용 변속기 시험 장비,완전 상태의 기어박스 호환성 검사기 |
||

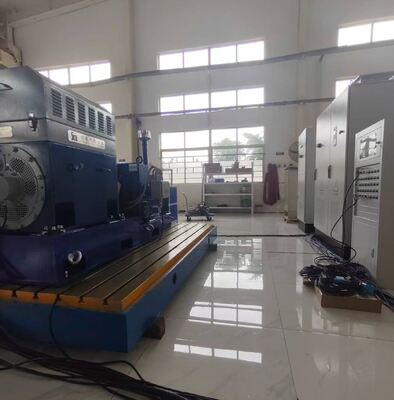

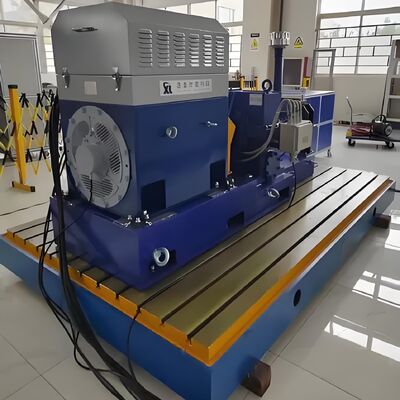

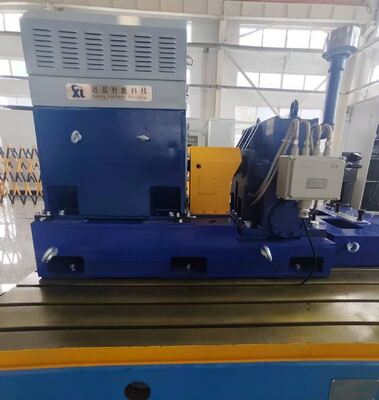

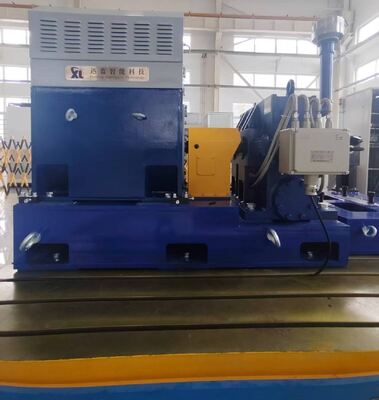

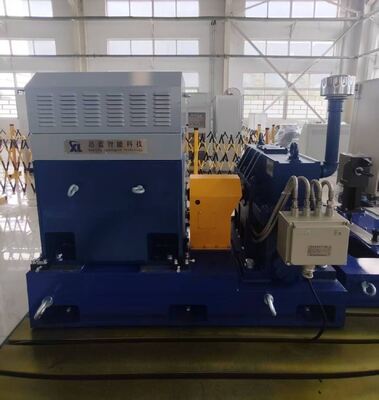

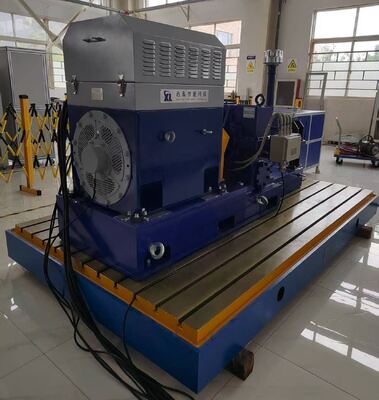

SSCD200-1000/3300 1910Nm 정격 토크 3300rpm 최대 속도 기어박스 변속기 다이나모미터
1. SSCD200-1000/3300 기어박스 변속기 다이나모미터 구성 요소 설명
SSCD200-1000/3300 기어박스 테스트 벤치는 고정밀 기어박스 테스트를 위해 특별히 설계된 고성능 장치로, 산업 제조, 풍력 발전, 건설 기계, 자동차 및 철도 운송 분야에서 널리 사용됩니다. 이 벤치는 Seelong의 구동 다이나모미터(SSCD200-1000/3300 모델, 200kW 전력, 정격 속도 1000rpm, 최대 속도 3300rpm, 토크 측정 정확도 0.2%FS)와 부하 다이나모미터(SSCD110-300/600 모델, 110kW 전력, 정격 속도 300rpm, 최대 속도 600rpm)를 통합하고, ABB의 인버터 시스템(토크 제어 정확도 0.2%FS, 속도 제어 정확도 ±1rpm, 응답 시간 5ms) 및 Seelong의 XLP-1000 측정 및 제어 시스템(Intel Core i7 프로세서, 32GB DDR4 메모리, 1TB SSD 장착)과 결합하여 토크, 속도, 온도 및 압력과 같은 주요 매개변수를 포괄적으로 모니터링하고 정밀하게 제어할 수 있습니다.
| 구성 요소 이름 | 핵심 사양 | 브랜드 |
|
SSCD110-300/600 부하 전기 다이나모미터 |
전력: 110kW; 정격 속도: 300rpm; 정격 토크: 3501Nm; 최대 속도: 600rpm; 토크 측정 센서: 0-5000Nm (정확도: 0.2%FS) | Seelong |
| SSCD200-1000/3300 구동 전기 다이나모미터 | 전력: 200kW; 정격 속도: 1000rpm; 정격 토크: 1910Nm; 최대 속도: 3300rpm; 토크 측정 센서: 0-2000Nm (정확도: 0.2%FS) | Seelong |
| 토크 보정 장치 | 토크 플랜지 토크 보정 | Seelong |
| 가변 주파수 인버터 시스템 | 멀티 드라이브 가변 주파수 인버터 시스템; 토크 제어 정확도 0.2%FS; 속도 제어 정확도 ±1rpm; 응답 시간 5ms; 과부하, 과전압 및 과열에 대한 다중 보호 기능 장착. | ABB |
| XLP-1000 측정 및 제어 시스템 | 산업용 PC: IPC710; CPU: Intel Core i7; 메모리: 32GB DDR4; 하드 드라이브: 1TB SSD; XLP-1000 소프트웨어 사전 설치 | Seelong |
| 데이터 수집 시스템 | PT100 온도 수집 모듈, 압력 수집 모듈, 아날로그 신호 수집 모듈, 온도 수집 센서, 압력 수집 센서, 진동 수집 센서, 데이터 수집 상자 | Seelong |
| 오일 온도 제어 장치 | 스테인리스 스틸 플레이트 열교환기, PLC 제어 시스템; 온도 제어 정확도: ± 1 ℃ | Seelong |
| 기어 유량계 |
물 및 오일 유량 측정에 사용: 수집 범위: 0-50 L/min; 정확도: 0.5%FS 모델: SLLL050 |
Seelong |
| 선택 사항 - 커플링 | 허용 토크: 500Nm; 허용 속도: 18000 r/min | Seelong |
| 선택 사항 - 모터 브래킷 | 비표준 맞춤형 L자형, 벽 두께 > 50mm | Seelong |
| 선택 사항 - 주철판 | 재질: HT300; 평탄도: ≤0.05mm/m; 표면 거칠기: Ra≤1.6μm; 충격 흡수 장치 및 주철판은 고속 테스트 중 안정성을 보장합니다. | Seelong |
| 선택 사항 - 충격 흡수 장치 | 스프링 타입, 정격 하중 100-300kg, 감쇠 계수 0.2-0.3, 5-10Hz의 진동 주파수에 적합; 충격 흡수 장치 및 주철판은 고속 테스트 중 안정성을 보장합니다. | Seelong |
| 매개변수 | 사양 |
| 전력200kW | 정격 속도 |
| 1000rpm | 최대 속도 |
| 3300rpm | 정격 토크 |
| 1910Nm | 토크 측정 범위 |
| 0-2000Nm | 토크 측정 정확도 |
| 0.2%FS | 전력, 속도 범위 |
| ±1rpm | 응답 시간 |
| 5ms | 3. SSCD200-1000/3300 기어박스 변속기 다이나모미터 핵심 장점 |
| 전력 (kW) | 토크 (Nm) | 정격 속도 (rpm) | 최대 속도 (rpm) | 토크 측정 정확도 | SSCD15-1000/4500 |
| 15 | 143 | 1000 | 3300 | 0.2%FS | 전력, 속도 범위 |
| 30 | 191 | 1500 | 3300 | 0.2%FS | 전력, 속도 범위 |
| 45 | 286 | 1000 | 3300 | 0.2%FS | 전력, 속도 범위 |
| 60 | 382 | 1500 | 3300 | 0.2%FS | 전력, 속도 범위 |
| 90 | 573 | 1000 | 3300 | 0.2%FS | 전력, 속도 범위 |
| 110 | 1050 | 1000 | 3300 | 0.2%FS | 전력, 속도 범위 |
| 160 | 1019 | 1000 | 3300 | 0.2%FS | 전력, 속도 범위 |
| 200 | 1273 | 1500 | 3300 | 0.2%FS | 전력, 속도 범위 |
| 250 | 1592 | 1000 | 3300 | 0.2%FS | 전력, 속도 범위 |
| 300 | 1910 | 1000 | 3300 | 0.2%FS | 전력, 속도 범위 |
| 30 | 191 | 1500 | 3800 | 0.2%FS | 전력, 속도 범위 |
| 45 | 286 | 1500 | 3800 | 0.2%FS | 전력, 속도 범위 |
| 60 | 382 | 1500 | 3800 | 0.2%FS | 전력, 속도 범위 |
| 90 | 573 | 1500 | 3800 | 0.2%FS | 전력, 속도 범위 |
| 132 | 840 | 1500 | 3800 | 0.2%FS | 전력, 속도 범위 |
| 160 | 1019 | 1500 | 3800 | 0.2%FS | 전력, 속도 범위 |
| 200 | 1273 | 1500 | 3800 | 0.2%FS | 전력, 속도 범위 |
| 250 | 1592 | 1500 | 3800 | 0.2%FS | 전력, 속도 범위 |
| 300 | 1910 | 1500 | 3800 | 0.2%FS | 전력, 속도 범위 |
| 400 | 2546 | 1500 | 3800 | 0.2%FS | 전력, 속도 범위 |
| 500 | 3183 | 1500 | 3800 | 0.2%FS | 전력, 속도 범위 |
| a배송7. 배송 및 A/S배송: 표준 모델은 90일 이내에 배송됩니다. 맞춤형 모델은 90-180일 이내에 배송됩니다(국제 물류 및 통관 지원 포함). | |||||
Q: 협력을 위한 최소 주문 수량은 무엇입니까?
A: 재고 제품의 경우 1개의 소량 주문을 지원합니다.
Q: 제품에 대해 자세히 알아보려면 어떻게 해야 합니까?
A: 이메일을 남겨주시면 전자 샘플 책을 보내드리겠습니다.
Q: 지불 조건은 무엇입니까?
A: 일반적으로 40% T/T 보증금, 배송 전에 전액 지불.
Q: 주문의 리드 타임은 얼마입니까?
A: 다이나모미터 생산 주기는 6-8주, 센서 생산 주기는 2-3주입니다. 다른 제품은 문의하십시오.
Q: 테스트 벤치의 전체 솔루션을 어떻게 얻을 수 있습니까?
A: 이메일을 남겨주시면 기술 직원이 자세한 계획에 대해 논의할 것입니다.
Q: 공장을 방문할 수 있습니까?
A: 물론, 언제든지 방문을 환영합니다.
