제품 상세 정보:
|
| 상표: | 시롱 | 과부하 용량: | 120% |
|---|---|---|---|
| 정격 전압 (V): | AC 380 | 냉각방식: | 강제 공기 냉각 |
| 인코더: | HBM | 인코더 유형: | HTL 512 |
| 강조하다: | 132kW 기어박스 테스트 벤치,CE 인증 토크 측정,커스터마이징 가능한 기어박스 테스트 장비 |
||

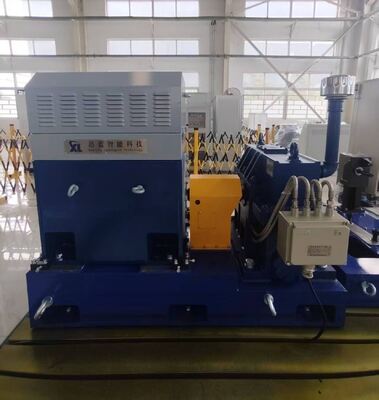

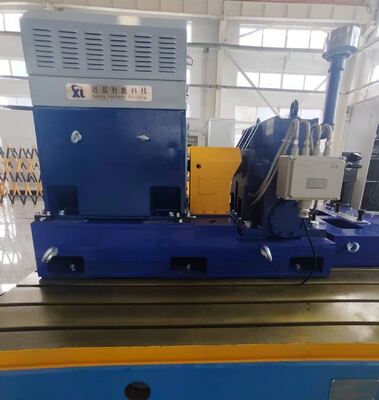

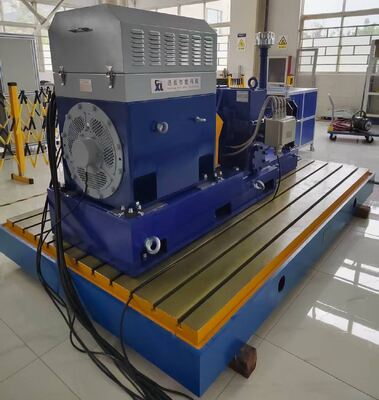

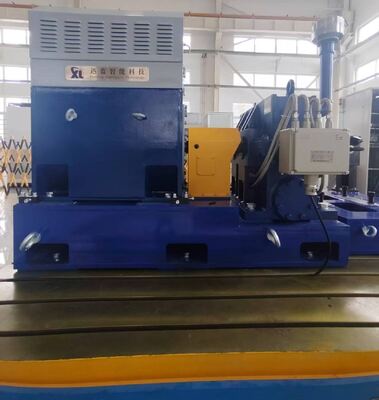

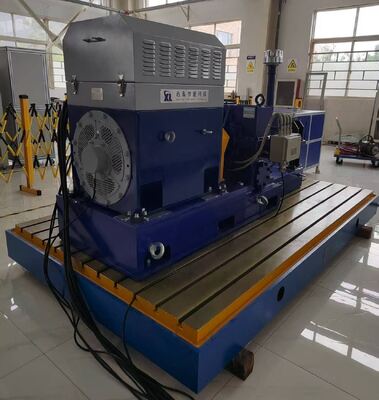

1SSCD132-1500/4500 132kW 기어박스 변속기 역량계 콤포ent 설명

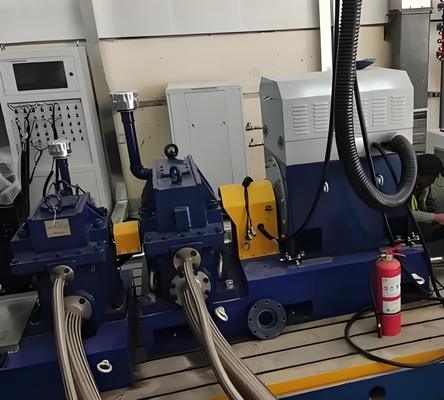

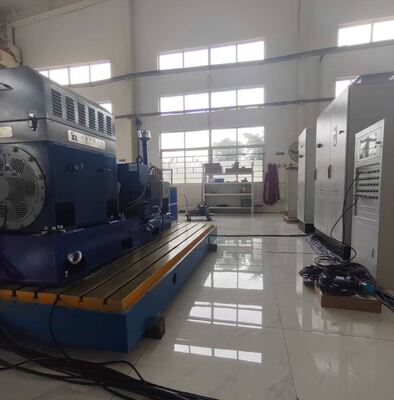

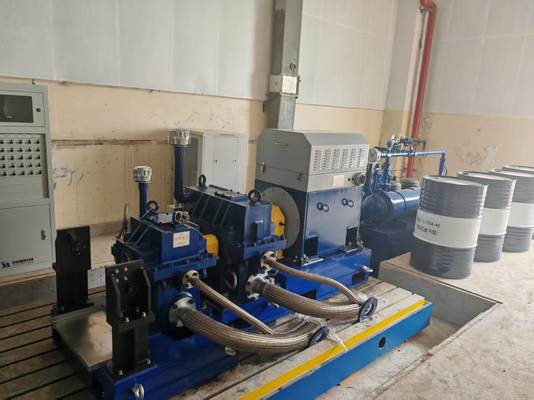

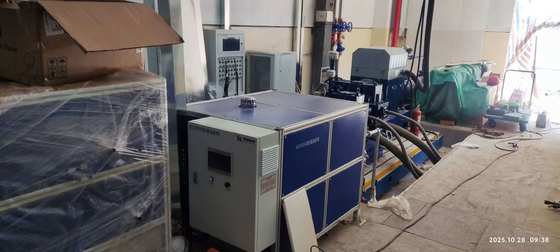

132kW 기어박스 테스트 벤치 (모델 132-1500/4500) 는 고밀도의 기어박스 평가를 위해 고성능 테스트 장비입니다.산업 생산을 포함한 여러 분야에 광범위하게 적용됩니다., 풍력 에너지, 건설 기계, 자동차 제조 및 철도 교통 시스템.
이 테스트 벤치는 핵심 구성 요소의 통합 구성을 갖추고 있습니다. 132kW 출력, 1500rpm 등급 속도,최대 속도는 4500rpm, 0.2% FS 토크 측정 정확도, 110kW의 전력, 300rpm의 정량, 600rpm의 최대 속도를 자랑하는 브랜드의 부하 역량계 (모델 SSCD110-300/600) 와 결합.
ABB의 인버터 시스템으로 보완되어 0.2%FS 토크 제어 정확도, ±1rpm 속도 제어 정확도를 제공합니다.그리고 5ms 빠른 응답과 Seelong의 XLP-1000 측정 및 제어 시스템 (인텔 코어 i7 프로세서와 장착), 32GB DDR4 RAM 및 1TB SSD), 벤치는 토크, 속도, 온도 및 압력과 같은 중요한 운영 매개 변수의 전방위 모니터링 및 정확한 규제를 달성합니다.
| 컴포넌트 이름 | 기본 사양 | 브랜드 |
|
SSCD110-300/600 로딩 전기 다이노모터 |
전력: 110kW; 명산 속도: 300rpm; 명산 토크: 3501Nm; 최대 속도: 600rpm; 토크 측정 센서: 0-5000Nm (정확성: 0.2%FS) | 시롱 |
| SSCD132-1500/4500 가동 전기 역량계 | 전력 132kW, 명산속도 1500rpm, 최대속도 4500rpm, 토크 측정 센서: 0-840Nm (정확성: 0.2%FS) | 시롱 |
| 토크 캘리브레이션 장치 | 토크 플랜지 토크 캘리브레이션 | 시롱 |
| 변주 주파수 인버터 시스템 | 멀티 드라이브 변주 주파수 인버터 시스템; 토크 제어 정확도 0.2%FS; 속도 제어 정확도 ± 1rpm; 응답 시간 5ms; 과부하, 과전압에 대한 복수의 보호 장치가 장착되어 있습니다.과열. | ABB |
| XLP-1000 측정 및 제어 시스템 | 산업용 PC: IPC710; CPU: 인텔 코어 i7; 메모리: 32GB DDR4; 하드 드라이브: 1TB SSD; 미리 설치된 XLP-1000 소프트웨어 | 시롱 |
| 데이터 수집 시스템 | PT100 온도 추출 모듈, 압력 추출 모듈, 아날로그 신호 추출 모듈, 온도 추출 센서, 압력 추출 센서, 진동 추출 센서데이터 획득 상자 | 시롱 |
| 오일 온도 조절장치 | 스테인레스 스틸 판 열 교환기, PLC 제어 시스템; 온도 조절 정확도: ± 1 °C | 시롱 |
| 변속기 흐름계 |
물과 오일 흐름을 측정하는 데 사용됩니다. 수집 범위: 0-50 L/min 정확도: 0.5%FS 모델: SLLL050 |
시롱 |
| 선택적 - 결합 | 허용 토크: 500Nm 허용 속도: 18000 r/min | 시롱 |
| 선택 - 모터 브래킷 | 비표준 맞춤형 L형, 벽 두께 > 50mm | 시롱 |
| 선택 사항 - 철판 | 재료: HT300; 평면: ≤0.05mm/m; 표면 거칠성: Ra≤1.6μm; 충격 흡수기와 철판은 고속 테스트에서 안정성을 보장합니다. | 시롱 |
| 선택 - 충격 흡수기 | 스프링형, 부하 100~300kg, 압축률 0.2-0.35-10Hz의 진동 주파수에 적합합니다. 충격 흡수기와 철판은 고속 테스트 중에 안정성을 보장합니다. | 시롱 |
| 매개 변수 | 사양 |
| 힘 | 132kW |
| 가속도 | 1500회속 |
| 최대 속도 | 4500rpm |
| 가속 모터크 | 840Nm |
| 토크 측정 범위 | 0-840Nm |
| 토크 측정 정확성 | 00.2%FS |
| 속도 조절 정확도 | ±1rpm |
| 반응 시간 | 5ms |
•JB/T 10634-2023 "전기 다이내모미터":동전 측정 정확성 (예를 들어, ±0.2%FS) 및 속도 조절 정확성 (예를 들어, ±1rpm) 에 중점을 둔 동전기준의 기술적 요구 사항과 검사 규칙을 포함하는 핵심 사양.
•ISO 6336 및 AGMA 2001:국제적으로 인정된 변속기 전송 효율을 계산하는 표준, 제어 및 분석 소프트웨어 모델의 정확성을 보장합니다.
•QC/T 533-1999 "반에 있는 자동차 구동축에 대한 시험 방법":집합의 정적 톱션 테스트, 기어 피로 테스트 등에 대한 참조 방법을 제공하며 전기 구동 축의 토크 특성 테스트에 적용됩니다.
•군사 표준 (MIL-STD-810G 등):극한의 주변 온도 (-40°C~150°C) 및 충격 부하를 시뮬레이션하여 실제 작업 조건에서 변속기 성능을 재현하는 데 사용됩니다.
| 모델 | 전력 (kW) | 토크 (Nm) | 가속도 (rpm) | 최대 속도 (rpm) | 토크 측정 정확성 |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 00.2%FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 00.2%FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 00.2%FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 00.2%FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 00.2%FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 00.2%FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 00.2%FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 00.2%FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 00.2%FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 00.2%FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 00.2%FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 00.2%FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 00.2%FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 00.2%FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 00.2%FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 00.2%FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 00.2%FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 00.2%FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 00.2%FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 00.2%FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 00.2%FS |
| 힘, 속도 범위a인수 모듈의 수를 사용자 정의 할 수 있습니다필요에 따라 | |||||
7배달 및 판매 후 서비스
배달: 표준 모델은 90일 이내에 발송됩니다. 맞춤형 모델은 90-180일 이내에 발송됩니다. (국제 물류 및 통관 지원 포함).
판매 후 서비스: 핵심 부품 (다이나모미터, 토크 플랜지) 에 대한 1년 보증, 평생 양국어 (중국어 및 영어) 기술 지원 (응답 시간 ≤ 4시간);예비 부품은 24시간 이내에 국내로 배송되고 7일 이내에 국제적으로 배달됩니다.무료 운영 교육 1.5 일 제공; 원격 디버깅 지원 (모듈 솔루션 구성 지침을 포함하여 컴퓨터 기반).
8시롱 인증서
9포장 및 운송
10자주 묻는 질문
Q: 우리의 협력을 위한 최소 주문량은 무엇입니까?
A: 우리는 주식 제품에 대한 1pcs의 작은 트레일 주문을 지원합니다.
Q: 제품에 대해 어떻게 더 많은 정보를 얻을 수 있습니까?
답: 이메일로 문의하면 전자 샘플 북을 보내드립니다.
질문: 지불 기간은 얼마인가요?
A: 일반적으로 40% T/T 보증금, 배송 전에 완전히 지불합니다.
Q: 내 주문의 납품 시간은 얼마입니까?
A: 다이너모미터 생산 주기는 6-8 주이며 센서 생산 주기는 2-3 주이며 다른 제품은 저희에게 문의하십시오.
Q: 어떻게 테스트 벤치의 전체 솔루션을 얻을 수 있습니까?
답: 이메일로 문의하면 기술 직원이 상세한 계획에 대해 연락합니다.
Q: 저는 여러분의 공장을 방문할 수 있나요?
A: 물론, 항상 방문 을 환영 합니다.
