제품 상세 정보:
|
| 인증: | CMC, ISO9001, ISO45001, ISO14001, CE | 일정한 토크 범위: | 0-1500rpm |
|---|---|---|---|
| 정전력 범위: | 1500-3800rpm | 보증: | 1년 |
| 최대 작업 속도: | 3800rpm | 정격 토크: | 3183Nm |
| 정격 출력: | 500kW | 측정 범위: | 0-4000Nm |
| 무게: | 1800KG | 정격전압: | 380V |
| 유형: | 전기 동력계 | ||
| 강조하다: | 500KW의 모터 다이노모터 시험판,신 에너지 차량 모터 테스트,3800 모터 테스트 시스템 |
||
| 컴포넌트 이름 | 기본 사양 | 브랜드 |
| SSCD500-1500/3800 전기 다이너모미터 | 전력: 500KW; 명산 속도: 1500rpm; 명산 토크: 3183 Nm; 최대 속도: 3800rpm; 일정한 전력 속도: 1500-3800rpm; 고효율 물 냉각 시스템. | 시롱 |
| 고정밀 토크 센서 | 측정 범위: 0-4000Nm (정밀도: 0.15% FS), 동적 반응 시간 ≤1ms | HBM |
| 지능형 변주 주파수 인버터 시스템 | 입력 전압: 3단계 AC 380V-480V; 주파수: 50-60Hz; 과전류 보호 값: 평소 전류의 1.8배; 벡터 제어 기술을 탑재하여 정확한 토크 조절을 지원합니다.그리고 급증 보호 통합, 단전 보호 및 온도 경고 세 가지 보호 메커니즘. | 시멘스 |
| XLP-1000 측정 및 제어 시스템 | 산업용 PC: IPC710, CPU: i7, 메모리: 32GB, 하드 디스크: 1TB, XLP-1000 측정 및 제어 시스템 소프트웨어 | 시롱 |
| 데이터 수집 시스템 | 온도/진동/소음/압 측정 단위 포함; 온도 범위 -40~300°C (정밀도 ±0.3°C); 진동 주파수 5Hz-20kHz; 압력 측정 범위 0-10MPa (정밀도 ±0.2% FS). | 시롱 |
| 전력 분석기 |
모델: WT5006 기본 정확도: 0.03% (0.01%의 판독 + 범위의 0.02%) 대역폭: DC, 0.1Hz - 1MHz LCD 터치 스크린 6채널 + MTR |
시롱 |
| 전류 변압기 | 측정 범위 1500A, 정확도급 0.03% FS, 단열급 F | 시롱 |
| 배터리 시뮬레이터 | 출력 전압: 36-1500V, 정력: 500kW, 최고 전력: 625kW, 정력: 1200A, 최고 전력: 1500A, 피드백 전압: 380-450V배터리 모델의 8 가지 유형을 지원합니다 (고체 상태 배터리 시뮬레이션 포함). | 시롱 |
| 선택적 부품 | 고성능 결합장치 | 허용되는 속도는: 6000 rpm, 허용되는 토크: 4500 Nm, 탄탄한 버퍼 구조 |
| 조절 가능한 모터 장착 받침대 | 브래킷 조정 범위 (모터 중심 높이): 250mm-600mm; 부하 용량: ≥500kg | |
| 고 정밀 철판 | 재료: HT350 (당력 ≥350MPa), 꿀집 완화 구조, 평면성 오류 ≤0.02mm/m | |
| 합성 충격 흡수기 | 조절 가능한 완충 스프링 충격 흡수기 ≥92%의 완충 효율으로, 고전력 진동 억제 테스트 요구 사항에 적합합니다. |
| 매개 변수 | 기술 지표 |
| 전기 다이노미터 제조업체 | 시롱 |
| 정량력 | 500kW |
| 가속 모터크 | 3183Nm |
| 가속도 | 1500회전 |
| 최대 속도 | 3800rpm |
| 일정한 토크 속도의 범위 | 0~1500회전 |
| 일정한 전력 속도 범위 | 1500~3800회속 |
| 토크 센서 모델 | T40FM |
| 토크 센서 제조업체 | HBM |
| 토크 센서 범위 | 0-4000Nm |
| 정확도 수준 | 0.15%FS |

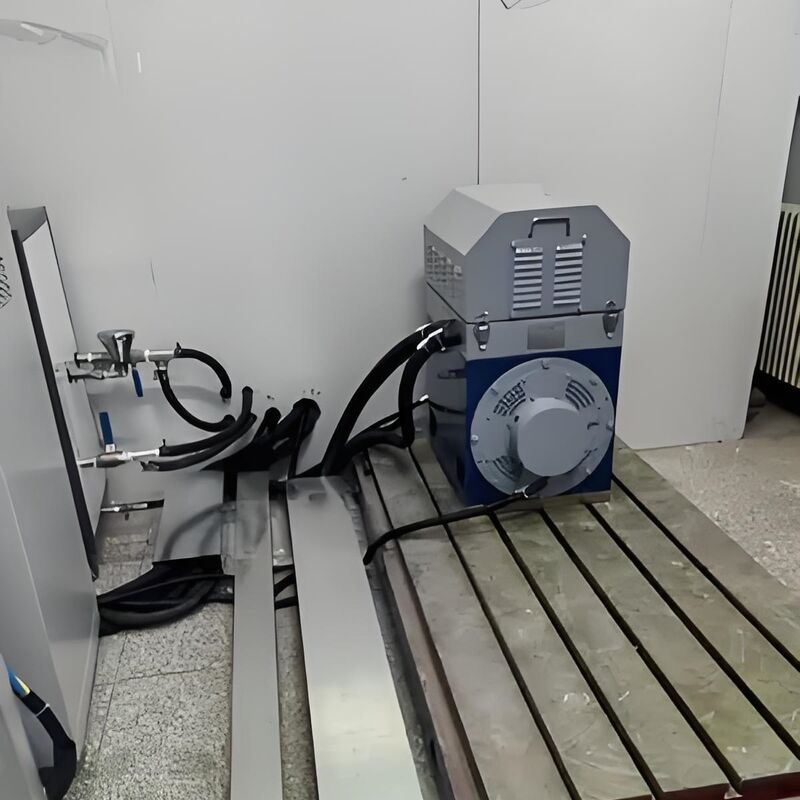

3. SSCD500-1500/3800 500KW 신 에너지 차량 모터 전기 다이내모미터 테스트 벤치 시스템 핵심 장점
1) 높은 전력 적응력: 핵심 전기 역량계는 500KW의 명소 전력, 0-4000Nm의 토크 범위, 최대 속도 3800rpm, 1500-3800rpm의 일정한 전력 범위가 있습니다.그것은 무거운 상업용 차량의 고전력 모터의 완전한 부하와 극심한 작업 조건 테스트 요구 사항을 충족 할 수 있습니다., 대형 건설 기계 등과 다른 속도 특성을 가진 모터 제품과 호환됩니다.
2) 업계 최고 수준의 측정 정확성: HBM 고정도 토크 센서 (정밀도 0.15% FS) 와 Seelong WT5006 전력 분석기 (기본 정확도 0.03%) 와 함께 10kHz 고속 데이터 획득 모듈을 갖추고 있습니다.그것은 토크와 같은 주요 매개 변수를 정확하게 캡처 달성, 전력, 온도 및 진동, 0.3% 이하의 데이터 오류율
3) 뛰어난 시스템 확장성: 배터리 시뮬레이터는 36-1500V의 초대폭 전압 출력을 지원하고 1500A의 최고 전류와 함께 8 가지 유형의 배터리 모델 (새로운 솔리드 스테이트 배터리를 포함) 을 지원합니다.그리고 다양한 고전력 모터 전원 공급 시스템과 호환됩니다.시멘스 지능형 변속기 변압기 시스템은 380V-480V의 넓은 입력 전압과 호환됩니다.그리고 벡터 제어 기술을 기반으로 동적 반응과 빠른 조정, 탁월한 운영 안정성 및 반 간섭 능력.
4) 전문적이고 신뢰할 수 있는 구조 설계: 모든 핵심 구성 요소는 높은 전력 조건에서 검증되었습니다. 선택적으로 높은 부하를 운반하는 장착 받침대 (250-600mm 조절 가능), HT350 고강도 철판,고전력 테스트 중에 진동 간섭을 효과적으로 억제하고 장비를 장기적으로 안정적으로 작동하도록 복합 충격 흡수기가 장착 될 수 있습니다.모듈형 설계는 기능 확장 및 사용자 정의 수정을 지원합니다.
4. SSCD500-1500/3800 500KW 신 에너지 차량 모터 전기 다이노모터 테스트 벤치 시스템 적용 영역
1) 신 에너지 중차 자동차 부문: 새로운 에너지 중량 트럭, 대형 버스, 광산 차량 등에 대한 드라이브 모터의 전력, 토크, 효율성, 내구성 및 고온 및 저온 환경 적응력 테스트에 적응합니다.그리고 다양한 전력 배터리 일치 요구 사항에 일치.
2) 대형 산업 장비 부문: 우리는 500KW 이하의 산업용 드라이브 모터, 발전기 세트 및 압축기 일치 모터에 대한 공장 테스트, 타입 테스트 및 신뢰성 검증을 수행 할 수 있습니다.금속공학과 같은 산업의 응용 시나리오를 다루는, 전력 및 화학.
3) 특수 장비 분야: 건설 기계 (부각기, 크레인), 선박 추진 시스템 및 철도 통행 견인 모터와 같은 특수 모터의 특수 테스트를 충족합니다.그리고 높은 토크의 복잡한 작업 조건에 적응, 큰 속도와 강한 충격.
4) 고급 연구 개발 및 시험: 고전력 모터 성능 R&D, 표준 준수 테스트 및 국가 연구 기관에 맞춤형 테스트 솔루션을 제공하는,고급 자동차 연구개발센터와 제3자 권위 있는 시험 기관, 최첨단 모터 기술 혁신의 검증을 지원합니다.
5. SSCD500-1500/3800 500KW 신 에너지 차량 모터 전기 다이내모미터 테스트 벤치 시스템 참조 표준
국가 표준
국제 표준
부품별 표준
6새로운 에너지 차량 모터 전기 다이노모터 테스트 벤치 시스템 모델 목록
| 모델 | 전력 (KW) | 토크 (Nm) | 가속도 (rpm) | 최대 속도 (rpm) | 토크 측정 정확성 |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 0.15%FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0.15%FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.15%FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.15%FS |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 0.15%FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.15%FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.15%FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.15%FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0.15%FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.15%FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.15%FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.15%FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.15%FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.15%FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.15%FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.15%FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.15%FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.15%FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0.15%FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0.15%FS |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 0.15%FS |
| SSCD350-1500/3800 | 350 | 2228 | 1500 | 3800 | 0.15%FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0.15%FS |
| SSCD450-1500/3800 | 450 | 2865 | 1500 | 3800 | 0.15%FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0.15%FS |
7배달 및 판매 후 지원
배달
표준 모델은 90일 이내에 배송되며, 맞춤형 모델은 120-150일 이내에 배송됩니다. (국제 물류 및 관세 처리 지원 포함).배달에는 장비가 포함되어 있습니다., 설치 설명서, 운영 설명서, 캘리브레이션 인증서, 예비 부품 목록 및 기타 완전한 문서. 현장 설치 및 시범화 지원됩니다.
판매 후 서비스
1) 보증 서비스: 핵심 부품 (다이나모미터, 토크 플랜지, 변주 주파수 인버터 시스템) 은 1 년 동안 보증됩니다.고장난 부품은 보증 기간 동안 무료로 수리 또는 교체됩니다..
2) 기술 지원: 평생 양국어 기술 지원 (중국어와 영어) 이 제공되며 응답 시간은 4시간 이하 또는 동일합니다. 원격 디버깅 (컴퓨터 기반),모듈형 솔루션 구성 지침, 기술 질문에 대한 온라인 답변이 지원됩니다.
3) 교육 서비스: 우리는 2 일간의 무료 현장 운영 교육을 제공하며 장비 설치, 매개 변수 설정, 운영 상태 테스트, 데이터 분석 및 일상 유지 보수,사용자들이 시스템을 능숙하게 조작할 수 있도록.
8자주 묻는 질문
Q: 우리의 협력을 위한 최소 주문량은 무엇입니까?
A: 우리는 주식 제품에 대한 1pcs의 작은 트레일 주문을 지원합니다.
Q: 제품에 대해 어떻게 더 많은 정보를 얻을 수 있습니까?
답: 이메일로 문의하면 전자 샘플 북을 보내드립니다.
질문: 지불 기간은 얼마인가요?
A: 일반적으로 40% T/T 보증금, 배송 전에 완전히 지불합니다.
Q: 내 주문의 납품 시간은 얼마입니까?
A: 다이너모미터 생산 주기는 6-8 주이며 센서 생산 주기는 2-3 주이며 다른 제품은 저희에게 문의하십시오.
Q: 어떻게 테스트 벤치의 전체 솔루션을 얻을 수 있습니까?
답: 이메일로 문의하면 기술 직원이 상세한 계획에 대해 연락합니다.
Q: 저는 여러분의 공장을 방문할 수 있나요?
A: 물론, 항상 방문 을 환영 합니다.
