제품 상세 정보:
|
| 인증: | CMC, ISO9001, ISO45001, ISO14001, CE | 일정한 토크 범위: | 0-1500rpm |
|---|---|---|---|
| 정전력 범위: | 1500-3800rpm | 보증: | 1년 |
| 최대 작업 속도: | 3800rpm | 정격 토크: | 2865nm |
| 정격 출력: | 450kW | 측정 범위: | 0-3500Nm |
| 무게: | 1700kg | 정격전압: | 380V |
| 유형: | 전기 동력계 | ||
| 강조하다: | 450KW 모터 다이노모터 시험 벤치,신 에너지 차량 모터 테스트,3800V 모터 테스트 시스템 |
||
| 구성 요소 이름 | 핵심 사양 | 브랜드 |

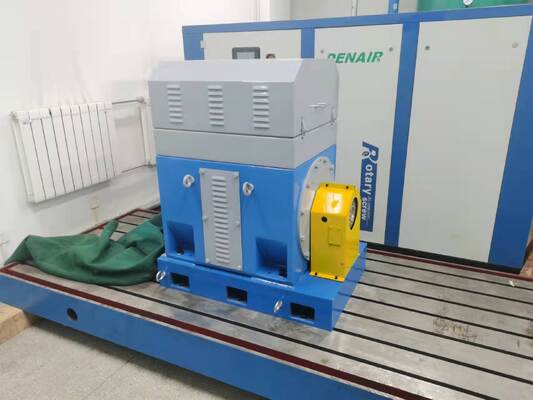

| SSCD450-1500/3800 전기 다이나모미터 | 출력 450KW; 정격 속도 1500rpm, 정격 토크 2865Nm, 최대 속도 3800rpm, 정출력 속도 1500-3800rpm, 고효율 수냉. | Seelong |
| 고정밀 토크 센서 | 측정 범위 0-3500Nm, 측정 정확도 0.15% FS, 동적 응답 속도 ≤1ms | HBM |
| 지능형 가변 주파수 인버터 시스템 | 입력 전압: 삼상 AC 380V±10 % , 주파수: 50/60Hz 적응형, 과전류 보호 임계값: 정격 전류의 1.6배, 과전압, 저전압, 과열 및 단락 보호 기능 통합. | ABB |
| XLP-1000 계측 및 제어 시스템 | 산업용 PC: IPC710, CPU: i7, 메모리: 32GB, 하드 디스크: 1TB , XLP-1000 계측 및 제어 시스템 소프트웨어 | Seelong |
| 데이터 수집 시스템 | 온도/진동/소음/압력 수집 장치 포함; 온도 범위 -40~300℃ (정확도 ±0.3℃); 진동 주파수 5Hz-20kHz; 압력 측정 범위 0-10MPa (정확도 ±0.2% FS). | Seelong |
| 고정밀 전력 분석기 | 모델 WT6000; 기본 정확도 0.02% (판독값 0.01% + 범위 0.01%), 대역폭 DC-2MHz, 7 채널 + MTR 측정, 터치 조작 + 데이터 내보내기 기능. | Seelong |
| 고주파 전류 변압기 | 측정 범위 1200A, 정확도 등급 0.03% FS, 주파수 응답 범위 50Hz-1MHz | Seelong |
| 배터리 시뮬레이터 | 출력 전압 30-1500V, 정격 전력 400kW, 피크 전력 500kW; 정격 전류 900A, 피크 전류 1200A; 피드백 전압 350-450V; 8가지 유형의 배터리 모델(고체 배터리 시뮬레이션 포함) 지원. | Seelong |
| 선택적 구성 요소 | 고강성 커플링 | Seelong |
| 조절 가능한 모터 브래킷 (중심 높이 조정 범위 250mm-600mm) | Seelong | |
| 중부하용 주철판 (재질 HT350, 인장 강도 ≥350MPa) | Seelong | |
| 댐핑 쇼크 업소버 (복합 고무 + 스프링 구조, 댐핑 효율 ≥92%) | Seelong |
| 매개변수 | 기술 지표 |
| 전기 다이나모미터 제조업체 | Seelong |
| 정격 출력 | 450kW |
| 정격 토크 | 2865Nm |
| 정격 속도 | 1500rpm |
| 최대 속도 | 3800rpm |
| 정토크 속도 범위 | 0-1500rpm |
| 정출력 속도 범위 | 1500-3800rpm |
| 토크 센서 모델 | T40FM |
| 토크 센서 제조업체 | HBM |
| 토크 측정 범위 | 0-3500Nm |
| 전반적인 측정 정확도 | 0.15%FS |
| 데이터 수집 주파수 | 1000Hz |
| 시스템 응답 시간 | ≤20ms |
3. SSCD450-1500/3800 450KW 신에너지 차량 모터 다이나모미터 테스트 벤치 시스템 핵심 기술 장점
1) 고출력 및 정밀 매칭: 450kW 정격 출력, 2865Nm 피크 토크, 3800rpm 최대 속도로 신에너지 상용차 및 대형 여객차량용 구동 모터의 모든 조건 테스트 요구 사항을 완벽하게 충족합니다. 정출력 범위는 전체 고속 작동 범위를 통과하여 모터의 실제 작동 특성과 일치합니다.
2) 초고 측정 정확도: HBM T40FM 고정밀 토크 센서(0.15% FS)와 Seelong WT6000 전력 분석기(0.02% 기본 정확도)를 채택하고 1000Hz 고속 데이터 수집 시스템을 갖추어 토크, 전력, 온도, 진동과 같은 주요 매개변수를 정확하게 캡처하여 데이터 오류가 업계 표준보다 훨씬 낮습니다.
3) 전체 시나리오 호환성: 배터리 시뮬레이터는 8가지 주류 및 신규 배터리 모델, 30-1500V 광전압 출력을 지원하며 1200A 피크 전류를 지원하며 다양한 전압 레벨의 모터와 호환됩니다. ABB 주파수 변환 시스템은 380V±15% 광전압 입력을 지원하여 전 세계의 다양한 전력망 환경에 적응하며 더 강력한 안정성을 갖습니다.
4) 유연한 맞춤화 및 높은 안정성: 이 시스템은 계측 및 제어, 분석 및 데이터 저장과 같은 핵심 기능을 통합합니다. 맞춤형 브래킷, 커플링 및 기타 구성 요소를 선택할 수 있습니다. 브래킷은 다양한 모터 모델을 수용하기 위해 250-600mm의 조정 범위를 갖습니다. HT350 주철판과 복합 댐핑 쇼크 업소버의 조합은 고속 작동 중 진동을 효과적으로 억제하여 테스트 데이터의 안정성을 보장합니다.
5) 지능적이고 효율적인 작동: XLP-2000 계측 및 제어 소프트웨어는 사용자 정의 테스트 프로세스 편집, 실시간 데이터 시각화 및 자동 보고서 생성을 지원합니다. 원격 디버깅 기능과 결합하여 테스트 효율성을 크게 향상시킵니다. 중국어 및 영어 이중 언어 작동 인터페이스는 국제 사용자의 요구에 적응합니다.
4. SSCD450-1500/3800 450KW 신에너지 차량 모터 다이나모미터 테스트 벤치 시스템 적용 영역
1) 신에너지 차량 분야: 신에너지 상용차(버스, 물류 차량, 대형 트럭) 및 고급 여객차량의 구동 모터 성능 테스트에 중점을 두고 전력 검증, 토크 특성, 효율 분석, 내구성 테스트, 동적 응답 테스트 등을 포함하여 삼원 리튬, 인산철 리튬 및 고체 배터리의 지원 요구 사항을 충족합니다.
2) 모터 제조 산업: 450kW 이하의 신에너지 구동 모터에 대한 공장 테스트, 형식 테스트 및 신뢰성 검증을 모터 제조업체에 제공하여 제품 품질 관리 및 성능 최적화를 지원합니다.
3) 연구 및 테스트 기관: 대학교, 연구소 및 제3자 테스트 연구소에 고출력 모터 연구 및 테스트 플랫폼을 제공하고 맞춤형 테스트 솔루션을 지원하며 신기술 연구 개발, 표준 준수 인증 등의 요구 사항을 충족합니다.
4) 특수 차량 분야: 신에너지 건설 기계, 신에너지 선박 및 철도 운송용 보조 구동 모터의 특수 테스트에 적합하며 고부하 및 장기간 연속 작동을 견딜 수 있으며 특수 시나리오의 엄격한 테스트 요구 사항을 충족합니다.
5. SSCD450-1500/3800 450KW 신에너지 차량 모터 다이나모미터 테스트 벤치 시스템 참조 Standards
국가 표준
국제 표준
구성 요소별 표준
6. 신에너지 차량 모터 전기 다이나모미터 테스트 벤치 시스템 모델 목록
| 모델 | 출력 (KW) | 토크 (Nm) | 정격 속도 (rpm) | 최대 속도 (rpm) | 토크 측정 정확도 |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 0.15%FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0.15%FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.15%FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.15%FS |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 0.15%FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.15%FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.15%FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.15%FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0.15%FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.15%FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.15%FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.15%FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.15%FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.15%FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.15%FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.15%FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.15%FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.15%FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0.15%FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0.15%FS |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 0.15%FS |
| SSCD350-1500/3800 | 350 | 2228 | 1500 | 3800 | 0.15%FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0.15%FS |
| SSCD450-1500/3800 | 450 | 2865 | 1500 | 3800 | 0.15%FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0.15%FS |
7. 배송 및 A/S 지원
배송
표준 모델은 90일 이내에 배송되며, 맞춤형 모델은 120-150일 이내에 배송됩니다(국제 물류 및 통관 지원 포함). 배송에는 장비 전체 세트, 설치 지침, 작동 매뉴얼, 교정 인증서, 예비 부품 목록 및 기타 완전한 문서가 포함됩니다. 현장 설치 및 시운전을 지원합니다.
A/S
1) 보증 서비스: 핵심 부품(다이나모미터, 토크 플랜지, 가변 주파수 인버터 시스템)은 1년 동안 보증되며, 보증 기간 동안 결함 부품은 무상으로 수리 또는 교체됩니다.
2) 기술 지원: 평생 이중 언어(중국어 및 영어) 기술 지원이 제공되며, 응답 시간은 4시간 이하입니다. 원격 디버깅(컴퓨터 기반), 모듈식 솔루션 구성 안내 및 기술 질문에 대한 온라인 답변이 지원됩니다.
3) 교육 서비스: 장비 설치, 매개변수 설정, 작동 조건 테스트, 데이터 분석 및 일상적인 유지 관리를 포함하여 사용자가 시스템 작동에 능숙하도록 2일간의 무료 현장 작동 교육을 제공합니다.
8. FAQ
Q: 협력을 위한 최소 주문 수량은 무엇입니까?
A: 재고 제품의 경우 1개 소량 주문을 지원합니다.
Q: 제품에 대해 자세히 알아보려면 어떻게 해야 합니까?
A: 이메일을 남겨주시면 전자 샘플 책자를 보내드리겠습니다.
Q: 지불 조건은 무엇입니까?
A: 일반적으로 40% T/T 보증금, 배송 전에 전액 지불합니다.
Q: 주문의 리드 타임은 얼마입니까?
A: 다이나모미터 생산 주기는 6-8주, 센서 생산 주기는 2-3주입니다. 다른 제품은 저희에게 문의하십시오.
Q: 테스트 벤치의 전체 솔루션을 어떻게 얻을 수 있습니까?
A: 이메일을 남겨주시면 기술 직원이 자세한 계획에 대해 논의할 것입니다.
Q: 공장을 방문할 수 있습니까?
A: 물론, 언제든지 방문을 환영합니다.
