제품 상세 정보:
|
| 인증: | CMC, ISO9001, ISO45001, ISO14001, CE | 일정한 토크 범위: | 0-1500rpm |
|---|---|---|---|
| 정전력 범위: | 1500-3800rpm | 보증: | 1년 |
| 최대 작업 속도: | 3800rpm | 정격 토크: | 2001Nm |
| 정격 출력: | 315kW | 측정 범위: | 0-3500Nm |
| 무게: | 1500kg | 정격전압: | 380V |
| 유형: | 전기 동력계 |
| 구성 요소 이름 | 핵심 사양 | 브랜드 |

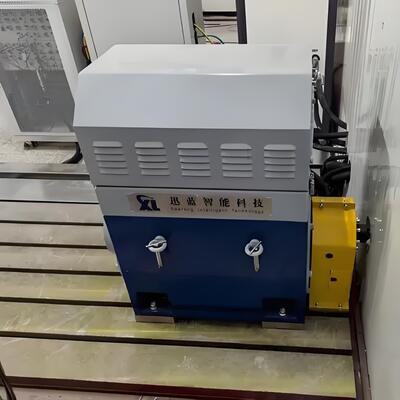

| SSCD315-1500/3800 전기 다이나모미터 | 출력: 315KW; 정격 속도: 1500rpm; 정격 토크: 2001Nm; 최대 속도: 3800rpm; 정출력 속도: 1500-3800rpm; 고효율 수냉 시스템. | Seelong |
| 고정밀 토크 센서 | 측정 범위: 0-3000Nm (정확도: 0.15% FS), 동적 응답 시간 ≤1ms | HBM |

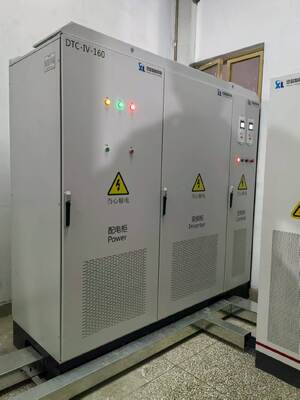

| 지능형 가변 주파수 인버터 시스템 | 입력 전압: 삼상 AC 380V-480V; 주파수: 50-60Hz; 과전류 보호 값: 정격 전류의 1.8배; 벡터 제어 기술을 갖추고 있으며, 정밀 토크 조정을 지원하고 서지 보호, 단락 보호 및 온도 경고 3중 보호 메커니즘을 통합합니다. | Siemens |
| XLP-1000 측정 및 제어 시스템 | 산업용 PC: IPC710, CPU: i7, 메모리: 32GB, 하드 디스크: 1TB, XLP-1000 측정 및 제어 시스템 소프트웨어 | Seelong |
| 데이터 수집 시스템 | 온도/진동/소음/압력 수집 유닛 포함; 온도 범위 -40~300℃ (정확도 ±0.3℃); 진동 주파수 5Hz-20kHz; 압력 측정 범위 0-10MPa (정확도 ±0.2% FS). | Seelong |
| 전력 분석기 | 모델: WT3006; 기본 정확도: 0.03% (판독값의 0.01% + 범위의 0.02%); 대역폭: DC, 0.1Hz -1MHz; LCD 터치스크린 > 6 채널 + MTR | Seelong |
| 전류 변압기 | 측정 범위 1000A, 정확도 등급 0.03% FS, 절연 등급 F. | Seelong |

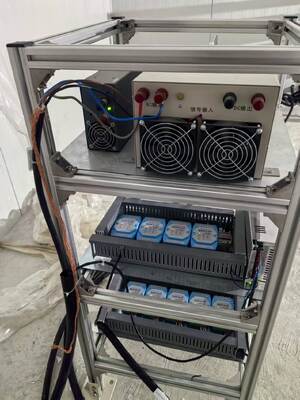

| 배터리 시뮬레이터 | 출력 전압: 36-1200V; 정격 전력: 315kW; 피크 전력: 400kW; 정격 전류: 800A; 피크 전류: 1000A; 피드백 전압: 380-450V; 8가지 유형의 배터리 모델(고체 배터리 시뮬레이션 포함) 지원. | Seelong |
| 선택적 구성 요소 | 고성능 커플링 | 허용 속도: 6000rpm, 허용 토크: 3000 Nm, 탄성 완충 구조 |
| 조절 가능한 모터 브래킷 | 브래킷 조정 범위(모터 중심 높이): 250mm-600mm; 부하 용량: ≥400kg | |

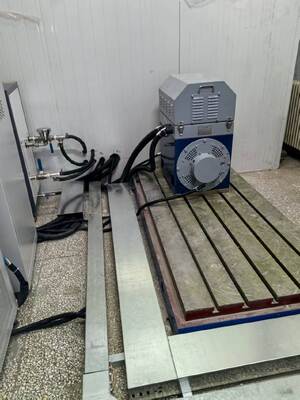

| 고정밀 주철 플랫폼 | 재질: HT350 (인장 강도 ≥350MPa), 벌집형 댐핑 구조, 평탄도 오차 ≤0.02mm/m | |
| 복합 충격 흡수 장치 | 댐핑 효율이 ≥92%인 조절 가능한 댐핑 스프링 충격 흡수 장치, 중고출력 테스트의 진동 억제 요구 사항에 적합. |
| 매개변수 | 기술 지표 |
| 전기 다이나모미터 제조업체 | Seelong |
| 정격 전력 | 315kW |
| 정격 토크 | 2001Nm |
| 정격 속도 | 1500rpm |
| 최대 속도 | 3800rpm |
| 정토크 속도 범위 | 0-1500rpm |
| 정출력 속도 범위 | 1500-3800rpm |
| 토크 센서 모델 | T40FM |
| 토크 센서 제조업체 | HBM |
| 토크 센서 범위(Nm) | 0-3000Nm |
| 정확도 등급 | 0.15%FS |
3. SSCD315-1500/3800 315KW 신에너지 차량 모터 다이나모미터 시험대 시스템 핵심 장점
1) 정밀한 적응을 갖춘 고출력: 핵심 다이나모미터는 정격 전력 315KW, 토크 범위 0-3000Nm, 최대 속도 3800rpm, 정출력 범위 1500-3800rpm을 갖추고 있습니다. 중대형 상용차 및 중형 건설 기계의 중급 고출력 모터의 전체 부하 및 극한 작동 조건 테스트 요구 사항에 정확하게 일치합니다. 여러 속도 특성을 가진 모터 제품과 호환되어 적응성이 더욱 목표 지향적입니다.
2) 업계 최고의 측정 정확도: HBM 고정밀 토크 센서(정확도 0.15% FS)와 Seelong WT3006 전력 분석기(기본 정확도 0.03%)를 장착하고 10kHz 고속 데이터 수집 모듈과 함께 토크, 전력, 온도 및 진동과 같은 주요 매개변수를 정확하게 캡처하여 데이터 오류율이 0.3% 미만으로 고정밀 테스트 표준을 충족합니다.
3) 시스템은 유연한 확장성을 제공합니다: 배터리 시뮬레이터는 36-1200V의 넓은 전압 출력과 8가지 유형의 배터리 모델(신흥 고체 배터리 포함)을 지원하며, 피크 전류는 1000A로 다양한 중급 고출력 모터 전원 공급 시스템에 적응할 수 있습니다. Siemens 지능형 가변 주파수 인버터 시스템은 380V-480V의 넓은 전압 입력을 지원하며, 벡터 제어 기술을 기반으로 동적 응답 및 빠른 조정을 달성하여 뛰어난 작동 안정성과 간섭 방지 기능을 나타내며, 기능 모듈은 테스트 요구 사항에 따라 확장할 수 있습니다.
4) 신뢰할 수 있고 내구성이 뛰어난 구조 설계: 모든 핵심 구성 요소는 중고출력 조건에서 장기간 검증을 거쳤습니다. 선택적 고부하 베어링 장착 브래킷(250-600mm 조절 가능), HT350 고강도 주철 플랫폼 및 복합 충격 흡수 장치를 장착하여 테스트 중 진동 간섭을 효과적으로 억제하고 장비의 장기적인 안정적인 작동을 보장할 수 있습니다. 모듈식 설계는 기능 확장 및 맞춤형 수정을 지원하여 유지 관리를 더욱 편리하게 합니다.
4. SSCD315-1500/3800 315KW 신에너지 차량 모터 전기 다이나모미터 시험대 시스템 응용 분야
1) 중대형 신에너지 차량 분야: 신에너지 중대형 트럭, 중형 버스, 소형 광산 차량 등의 구동 모터의 전력, 토크, 효율, 내구성 및 고온 및 저온 환경 적응성 테스트에 적합하며, 주류 전원 배터리 매칭 요구 사항과 일치합니다.
2) 중형 산업 장비 분야: 315KW 이하의 산업용 구동 모터, 소형 및 중형 발전기 세트 및 압축기 매칭 모터에 대한 공장 테스트, 형식 테스트 및 신뢰성 검증을 수행할 수 있으며, 경공업, 건축 자재, 일반 기계 및 기타 산업의 응용 시나리오를 포함합니다.
3) 중급 특수 장비 부문: 소형 및 중형 엔지니어링 기계(로더, 미니 굴삭기), 특수 차량 추진 시스템, 경전철 운송 견인 모터 등의 특수 테스트 요구 사항을 충족하며, 중고 토크, 넓은 속도 및 중간 충격이 있는 복잡한 작동 조건에 적응합니다.
4) R&D 및 테스트 부문: 중급 고출력 모터에 대한 성능 R&D, 표준 준수 테스트 및 맞춤형 테스트 솔루션을 현지 연구소, 자동차 R&D 센터 및 타사 테스트 기관에 제공하여 성숙한 모터 기술의 최적화 및 혁신적인 검증을 지원합니다.
5. SSCD315-1500/3800 315KW 신에너지 차량 모터 전기 다이나모미터 시험대 시스템 참조 표준s
국가 표준
국제 표준
구성 요소별 표준
6. 신에너지 차량 모터 전기 다이나모미터 시험대 시스템 모델 목록
| 모델 | 전력(KW) | 토크(Nm) | 정격 속도(rpm) | 최대 속도(rpm) | 토크 측정 정확도 |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 0.15%FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0.15%FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.15%FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.15%FS |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 0.15%FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.15%FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.15%FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.15%FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0.15%FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.15%FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.15%FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.15%FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.15%FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.15%FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.15%FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.15%FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.15%FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.15%FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0.15%FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0.15%FS |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 0.15%FS |
| SSCD350-1500/3800 | 350 | 2228 | 1500 | 3800 | 0.15%FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0.15%FS |
| SSCD450-1500/3800 | 450 | 2865 | 1500 | 3800 | 0.15%FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0.15%FS |
7. 배송 및 애프터 서비스 지원
배송
표준 모델은 90일 이내에 배송되며, 맞춤형 모델은 120-150일 이내에 배송됩니다(국제 물류 및 통관 지원 포함). 배송에는 장비 전체 세트, 설치 지침, 작동 매뉴얼, 교정 인증서, 예비 부품 목록 및 기타 완전한 문서가 포함됩니다. 현장 설치 및 시운전이 지원됩니다.
애프터 서비스
1) 보증 서비스: 핵심 구성 요소(다이나모미터, 토크 플랜지, 가변 주파수 인버터 시스템)는 1년 동안 보증되며, 보증 기간 동안 결함 부품은 무상으로 수리 또는 교체됩니다.
2) 기술 지원: 평생 이중 언어(중국어 및 영어) 기술 지원이 제공되며, 응답 시간은 4시간 이하입니다. 원격 디버깅(컴퓨터 기반), 모듈식 솔루션 구성 안내 및 기술 질문에 대한 온라인 답변이 지원됩니다.
3) 교육 서비스: 사용자가 시스템 작동에 능숙하도록 장비 설치, 매개변수 설정, 작동 조건 테스트, 데이터 분석 및 일상적인 유지 관리를 포함하여 2일간의 무료 현장 작동 교육을 제공합니다.
8. FAQ
Q: 협력을 위한 최소 주문 수량은 무엇입니까?
A: 재고 제품의 경우 1개의 소량 주문을 지원합니다.
Q: 제품에 대해 자세히 알아보려면 어떻게 해야 합니까?
A: 이메일을 남겨주시면 전자 샘플 책을 보내드리겠습니다.
Q: 지불 조건은 무엇입니까?
A: 일반적으로 40% T/T 보증금, 배송 전에 전액 지불합니다.
Q: 주문의 리드 타임은 얼마입니까?
A: 다이나모미터 생산 주기는 6-8주, 센서 생산 주기는 2-3주입니다. 다른 제품은 문의하십시오.
Q: 시험대의 전체 솔루션을 어떻게 얻습니까?
A: 이메일을 남겨주시면 기술 직원이 자세한 계획에 대해 논의할 것입니다.
Q: 공장을 방문할 수 있습니까?
A: 물론, 언제든지 방문을 환영합니다.
