제품 상세 정보:
|

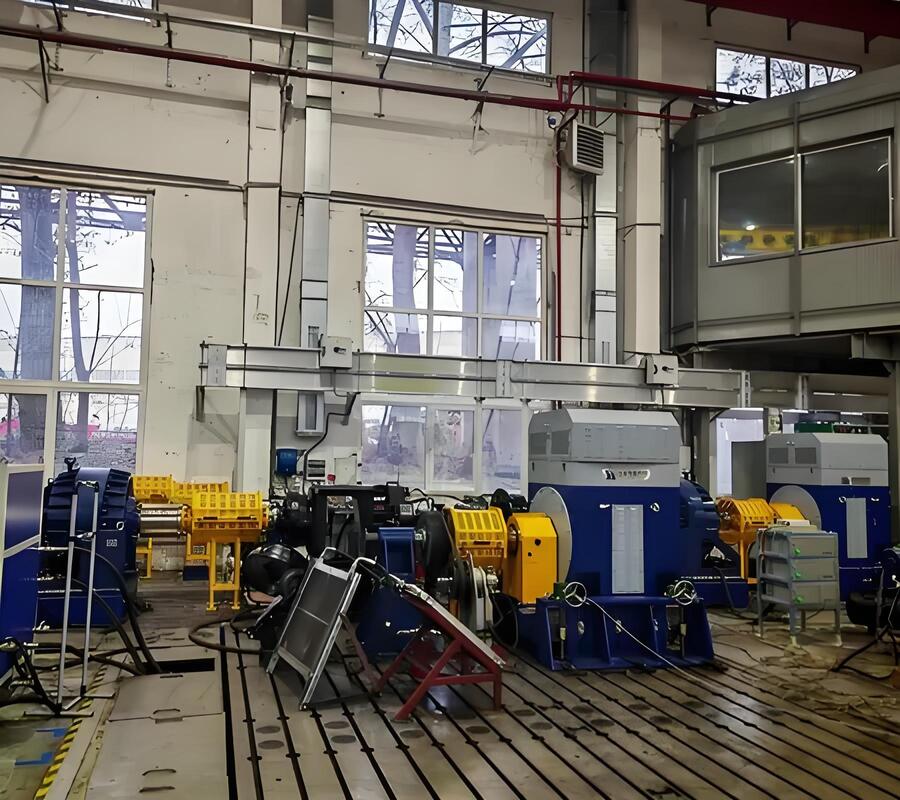

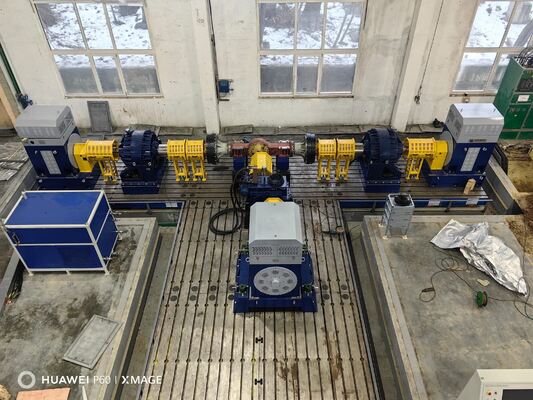

SSCD350-1800-4000 자동차 차축 전기 다이나모미터 시험대 시스템
1. SSCD350-1800-4000 자동차 차축 전기 다이나모미터 시험대 시스템 구성 요소 설명
SSCD350-1800-4000 자동차 차축 전기 다이나모미터 시험대 시스템은 350kW급 자동차 차축 및 관련 변속 시스템 테스트를 위해 특별히 설계된 고성능 종합 테스트 플랫폼입니다. 이 시스템은 구동 다이나모미터, 부하 다이나모미터, 고정밀 토크 플랜지, 지능형 측정 및 제어 시스템, 배터리 시뮬레이터와 같은 핵심 모듈을 통합합니다. 상용차 차축 및 특수 차량 변속 시스템의 성능 검증, 내구성 테스트 및 신뢰성 평가 요구 사항을 포괄적으로 다루며, 차축 R&D, 생산 테스트 등을 위한 완벽한 솔루션을 제공합니다.
| 구성 요소 이름 | 핵심 사양 | 브랜드 |
| SSCD350-1800-4000 구동 다이나모미터 | 출력: 350kW; 정격 토크: 1858Nm; 정격 속도: 1800rpm; 최대 속도: 4000rpm; 정토크/정속/정출력 제어 지원; 응답 시간: ≤10ms | Seelong |
| SSCD350-1800-4000 부하 다이나모미터 | 출력: 350kW; 정격 토크: 1858Nm; 정격 속도: 1800rpm; 최대 속도: 4000rpm; 토크 제어 정확도: ≤±0.2% FS; 수냉식 방열 시스템. | Seelong |
| 토크 플랜지 | 측정 범위 0-4000 Nm; 정확도 0.15% FS; 속도 분해능 ±1 rpm; 동적 응답 시간 ≤1 ms | HBM |
| 가변 주파수 인버터 시스템 | 입력 전압: 삼상 AC 380V-480V; 주파수: 50-60Hz; 벡터 제어 기술; 과전류, 과전압 및 과열에 대한 삼중 보호. | Siemens |
| XLP-1000 측정 및 제어 시스템 | 산업용 PC: IPC710; CPU I7, 32GB RAM, 1TB HDD; XLP-1000 전용 측정 및 제어 소프트웨어; 작동 조건 설정 및 보고서 생성 지원. | Seelong |
| 데이터 수집 시스템 | 온도/진동/소음 수집 장치 포함; 온도 범위 -40~200℃ (정확도 ±0.5℃); 진동 주파수 10Hz-10kHz. | Seelong |
| 배터리 시뮬레이터 | 출력 전압 36-1200V; 정격 전류 ≥1000A; 에너지 피드백 지원 (피드백 효율 ≥90%); 8가지 유형의 배터리 모델과 호환. | Seelong |
| 조절 가능한 장착 브래킷 | 중심 높이 조정 범위: 250-600mm; 부하 용량: ≥1000kg; 장착 표면 평탄도 오차: ≤0.02mm/m | Seelong |
| 주철 표면판 | 재질: HT350 (인장 강도 ≥350MPa); 벌집형 댐핑 구조; 평탄도 오차 ≤0.02mm/m | Seelong |
| 커플링 | 허용 속도 ≥ 6000 rpm; 토크 용량 ≥ 6000 Nm; 탄성 완충 구조; 내마모성 및 내식성 재료. | Seelong |
| 보호 쉴드 | 완전 밀폐형 구조; 높이 ≥ 1.8m; 시스템 연동 (활성화 시 즉시 정지); 내장형 흡음재. | Seelong |
| 전력 분석기 | 기본 정확도 ≤0.03%; 대역폭 DC-1MHz; 6 채널 + MTR; LCD 터치스크린 작동 | Seelong |
| 전류 변압기 | 측정 범위 1200A; 정확도 등급 0.03% FS; 절연 등급 F. | Seelong |
| 냉각기 | 350kW 시스템과 호환되는 냉각 용량; 온도 제어 정확도 ±2℃; 이중 회로 설계 (다이나모미터 + 차축 냉각) | Seelong |
| 윤활유 스테이션 | 오일 공급 압력: 0.3-0.6MPa; 유량: 조절 가능; 오일 온도 제어 범위: 30-60℃; 여과 및 오일 레벨 경고 기능 장착. | Seelong |
2. SSCD350-1800-4000 자동차 차축 전기 다이나모미터 기술 매개변수
| 매개변수 | 기술 지표 |
| 전기 다이나모미터 브랜드 | Seelong |
| 정격 구동 다이나모미터 출력 | 350kW |
| 정격 구동 다이나모미터 토크 | 1858Nm |
| 정격 구동 다이나모미터 속도 | 1800rpm |
| 최대 구동 다이나모미터 속도 | 4000rpm |
| 구동 다이나모미터 응답 시간 | ≤10ms |
| 정격 부하 다이나모미터 출력 | 350kW |
| 정격 부하 다이나모미터 토크 | 1858Nm |
| 토크 플랜지 범위 | 0-4000Nm |
| 토크 플랜지 정확도 | 0.15%FS |
| 토크 플랜지 속도 분해능 | ±1rpm |
| 토크 플랜지 동적 응답 시간 | ≤1ms |
| 배터리 시뮬레이터 출력 전압 범위 | 36-1200V |
| 배터리 시뮬레이터 정격 전류 | ≥1000A |
| 배터리 시뮬레이터 에너지 회수 효율 | ≥90% |
| 전력 분석기 기본 정확도 | ≤0.03% |
| 전력 분석기 대역폭 | DC-1MHz |
| 장착 브래킷 중심 높이 조정 범위 | 250-600mm |
| 장착 브래킷 내하중 | ≥1000kg |
| 주철판 재질 | HT350 (인장 강도 ≥350MPa) |
3. SSCD350-1800-4000 자동차 차축 전기 다이나모미터 시험대 시스템 핵심 장점
1) 듀얼 다이나모미터가 협력하여 포괄적인 테스트 시나리오 제공: 구동 및 부하 모두에 듀얼 SSCD350-1800-4000 다이나모미터 장착, 각 장치는 정격 출력 350kW, 토크 1858Nm, 최대 속도 4000rpm을 갖습니다. 상용차 및 특수 차량 차축의 실제 작동에서 자동차 차축의 이중 구동 및 부하 조건을 시뮬레이션할 수 있으며, 다양한 차축(구동 차축, 조향 차축, 지지 차축 등)의 성능 검증 및 공장 테스트를 포함하여 상용차 및 특수 차량 차축의 전체 조건 성능 테스트 요구 사항을 충족하며, 다양한 도로 조건에서 토크 및 속도 응답 검증에 적합합니다.
2) 업계 최고의 측정 정확도: HBM 고정밀 토크 플랜지(정확도 0.15%FS, 속도 분해능 ±1 rpm, 동적 응답 ≤1 ms)를 사용하고, Seelong 전력 분석기(기본 정확도 ≤0.03%)와 다차원 데이터 수집 시스템(온도 정확도 ±0.5℃, 진동 주파수 범위 10Hz-10kHz)을 결합하여 토크, 전력, 온도, 진동과 같은 주요 매개변수의 정확한 수집 및 분석을 달성합니다.
3) 강력한 시스템 안정성 및 호환성: Siemens 가변 주파수 인버터 시스템은 벡터 제어 기술을 사용하여 과전류, 과전압 및 과열에 대한 삼중 보호 기능을 갖추고 있으며, 380V-480V의 넓은 전압 입력 범위와 호환됩니다. 배터리 시뮬레이터는 36-1200V의 넓은 전압 출력 범위와 ≥1000A의 높은 전류를 지원하며, 8가지 유형의 배터리 모델과 호환되며, 에너지 회수 효율이 ≥90%로, 다양한 차량 차축의 전력 매칭 요구 사항을 충족하는 동시에 에너지 절약 및 소비 감소를 달성합니다.
4) 과학적인 구조 설계, 안전하고 신뢰할 수 있음: 조절 가능한 장착 브래킷은 중심 높이 250-600mm, 내하중 ≥1000kg, 장착 표면 평탄도 오차 ≤0.02mm/m을 갖습니다. HT350 주철판은 벌집형 충격 흡수 구조와 결합되어 고속 테스트의 안정성을 보장합니다. 완전 밀폐형 보호 덮개는 내장형 흡음재를 갖추고 있으며 시스템과 연동되어(즉시 시작 및 중지) 안전 보호 및 소음 감소 요구 사항을 모두 고려합니다.
5) 지능형 측정 및 제어, 효율적인 작동: XLP-1000 측정 및 제어 시스템에는 I7 산업용 컴퓨터(32G 메모리 + 1T 하드 드라이브)가 장착되어 있으며, 전용 소프트웨어는 작업 조건 설정, 실시간 데이터 모니터링 및 자동 보고서 생성을 지원합니다. 윤활 스테이션은 오일 공급 압력 조절, 오일 온도 제어 및 오일 레벨 경고 기능을 갖추고 있으며, 냉각기의 이중 회로 설계는 다이나모미터 및 차축의 냉각 요구 사항에 정확하게 적응하여 수동 개입 비용을 크게 줄입니다.
4. SSCD350-1800-4000 자동차 차축 전기 다이나모미터 시험대 시스템 적용 분야
1) 상용차 차축 분야: 대형 트럭, 버스, 픽업과 같은 상용차 차축에 적용 가능한 전력, 토크, 변속 효율 및 내구성 테스트, 구동 차축, 조향 차축, 지지 차축 등 다양한 차축의 성능 검증 및 공장 테스트를 포함합니다.
2) 특수 차량 부문: 건설 기계(굴삭기, 로더), 광산 차량, 군용 차량과 같은 특수 차량의 차축에 대한 전문적인 테스트를 통해 고토크 및 복잡한 작업 조건에서 신뢰성 및 안정성 평가 요구 사항을 충족합니다.
3) 차축 연구 개발 분야: 차축 제조업체 및 연구 기관에 R&D 및 테스트 플랫폼을 제공하고, 차축 구조 최적화, 변속 시스템 매칭 및 에너지 절약 기술 R&D를 위한 맞춤형 테스트 솔루션을 지원합니다.
4) 제3자 테스트 기관: 국가 및 국제 표준을 준수하여 품질 검사 기관 및 인증 기관에 차축 제품 표준 준수 테스트 서비스를 제공하며, 안전 성능, 환경 성능 및 내구성을 포함한 모든 테스트 차원을 다룹니다.
5. SSCD350-1800-4000 자동차 차축 전기 다이나모미터 시험대 시스템 참조 표준
QC/T 533－2020 “상용차 구동 차축 어셈블리”
QC/T 534－2020 “자동차 구동 차축 벤치 테스트 평가 지표”
GB/T 23920-2024 “건설 기계 - 차축”
JB/T 5929-1991 “건설 기계 구동 차축의 신뢰성 테스트 방법”
JB/T 10634-2023 “전기 다이나모미터”
| 모델 | 출력 (KW) | 토크 (Nm) | 정격 속도 (rpm) | 최대 속도 (rpm) | 토크 측정 정확도 |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 0.15%FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0.15%FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.15%FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.15%FS |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 0.15%FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.15%FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.15%FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.15%FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0.15%FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.15%FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.15%FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.15%FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.15%FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.15%FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.15%FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.15%FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.15%FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.15%FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0.15%FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0.15%FS |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 0.15%FS |
| SSCD350-1500/3800 | 350 | 2228 | 1500 | 3800 | 0.15%FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0.15%FS |
| SSCD450-1500/3800 | 450 | 2865 | 1500 | 3800 | 0.15%FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0.15%FS |
표준 모델은 90일 이내에 배송되며, 맞춤형 모델은 120-150일 이내에 배송됩니다(국제 물류 및 통관 지원 포함). 배송에는 장비 전체 세트, 설치 지침, 사용 설명서, 교정 인증서, 예비 부품 목록 및 기타 완전한 문서가 포함됩니다. 현장 설치 및 시운전을 지원합니다.
애프터 서비스
1) 보증 서비스: 핵심 부품(다이나모미터, 토크 플랜지, 주파수 변환기 시스템)은 1년 동안 보증되며, 보증 기간 동안 결함 부품은 무상으로 수리 또는 교체됩니다.
2) 기술 지원: 평생 이중 언어(중국어 및 영어) 기술 지원이 제공되며, 응답 시간은 ≤4시간입니다. 원격 디버깅(컴퓨터 기반), 모듈식 솔루션 구성 안내 및 기술 질문에 대한 온라인 답변을 지원합니다.
3) 교육 서비스: 장비 설치, 매개변수 설정, 작동 조건 테스트, 데이터 분석 및 일상적인 유지 관리를 포함하여 사용자가 시스템 작동에 능숙하도록 2일간의 무료 현장 작동 교육을 제공합니다.
8. FAQ
Q: 협력을 위한 최소 주문 수량은 무엇입니까?
A: 재고 제품의 경우 1개 소량 주문을 지원합니다.
Q: 제품에 대해 자세히 알아보려면 어떻게 해야 합니까?
A: 이메일을 남겨주시면 전자 샘플 책자를 보내드리겠습니다.
Q: 지불 조건은 무엇입니까?
A: 일반적으로 30% T/T 보증금, 배송 전에 전액 지불합니다.
Q: 주문의 리드 타임은 얼마입니까?
A: 다이나모미터 생산 주기는 6-8주, 센서 생산 주기는 2-3주입니다. 다른 제품은 문의하십시오.
Q: 시험대의 전체 솔루션을 어떻게 얻을 수 있습니까?
A: 이메일을 남겨주시면 기술 직원이 자세한 계획에 대해 논의할 것입니다.
Q: 공장을 방문할 수 있습니까?
A: 물론, 언제든지 방문을 환영합니다.
