제품 상세 정보:
|

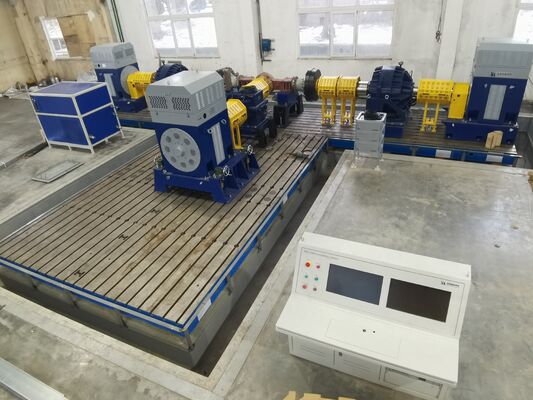

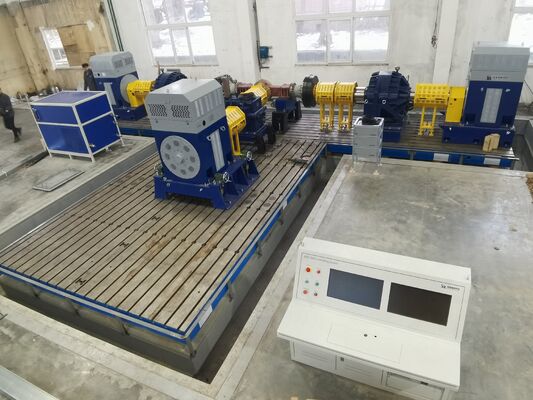

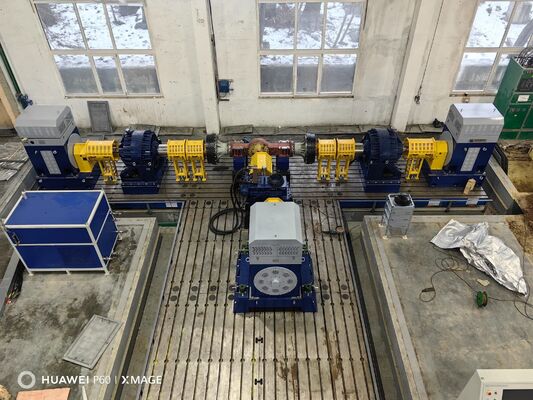

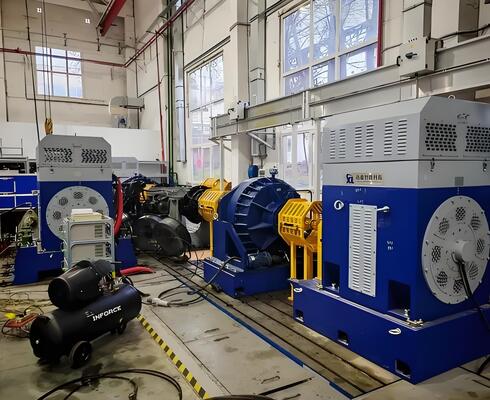

SSCD400-1800-4000 차량 축 전기 다이내모미터 시험 벤치 시스템
1.SSCD400-1800-4000차량축 전기 다이너모미터 시험 벤치 시스템 구성 요소 설명
The SSCD400-1800-4000 Vehicle Axle Electric Dynamometer Test Bench System is a high-performance comprehensive test platform specifically designed for testing 400kW-class Vehicle axles and high-end transmission systems이 시스템은 드라이브 다이노모터, 로드 다이노모터, 고정밀 토크 플랜지, 지능형 측정 및 제어 시스템 및 배터리 시뮬레이터와 같은 핵심 모듈을 통합합니다.그것은 고성능 검증을 포괄적으로 다루고 있습니다., 중량용 상업용 차량의 축 및 특수 엔지니어링 차량 변속 시스템의 장기 내구성 테스트 및 극한 조건 신뢰성 평가 요구 사항,고급 축 연구 개발 및 대량 생산 테스트를 위한 완전한 솔루션을 제공.
| 컴포넌트 이름 | 기본 사양 | 브랜드 |
| SSCD400-1800-4000 드라이브 다이노미터 | 전력: 400kW; 등급 토크: 2119Nm; 등급 속도: 1800rpm, 최대 속도: 4000rpm; 일정한 토크 / 일정한 속도 / 일정한 전력 / 사용자 지정 운영 상태 제어 지원; 응답 시간: ≤8ms | 시롱 |
| SSCD400-1800-4000 로드 다이노미터 | 출력 전력: 400kW; 명산 토크: 2119Nm; 명산 속도: 1800rpm; 최대 속도: 4000rpm; 토크 제어 정확도: ≤±0.15% FS; 고효율 물 냉각 시스템. | 시롱 |
| 토크 플랜지 | 측정 범위: 0-5000Nm; 정확도: 0.1% FS; 속도 해상도: 0.05rpm; 동적 반응 시간: ≤0.8 ms | HBM |
| 변주 주파수 인버터 시스템 | 입력 전압: 3단계 AC 380V-480V; 주파수: 50-60Hz; 고성능 벡터 제어 기술; 과전류, 과전압, 과열 및 과부하에 대한 4 배 보호. | 시멘스 |
| XLP-1000 측정 및 제어 시스템 | 산업용 PC: IPC 710 ; CPU I7, 32GB RAM, 1TB SSD; XLP-1000 전용 측정 및 제어 소프트웨어; 다 조건 미리 설정, 실시간 데이터 시각화 및 사용자 정의 보고서 생성 지원. | 시롱 |
| 데이터 수집 시스템 | 온도/진동/소음/압 측정 단위 포함; 온도 범위 -40~300°C (정밀도 ±0.3°C); 진동 주파수 5Hz-20kHz; 압력 측정 범위 0-10MPa (정밀도 ±0.2% FS). | 시롱 |
| 배터리 시뮬레이터 | 출력 전압 36-1500V, 명소 전류 ≥1200A, 에너지 피드백 (피드백 효율 ≥92%), 10개의 배터리 모델과 호환된다. | 시롱 |
| 조절 가능한 장착 받침대 | 중앙 높이 조정 범위: 300-700mm; 부하 용량: ≥1500kg; 장착 표면 평면성 오류: ≤0.015mm/m | 시롱 |
| 금속판 | 재료: HT400 (장력 ≥ 400MPa); 꿀집 강화 및 충격 흡수 구조; 평면성 오류 ≤ 0.015mm/m | 시롱 |
| 결합 | 허용되는 속도는 ≥7000rpm, 토크 용량은 ≥8000Nm, 탄력성이 높은 버퍼 구조, 고강도, 마모 저항성 및 부식 저항성 합금 재료 | 시롱 |
| 보호기 | 완전히 폐쇄된 폭발 방지 구조; 높이 ≥ 2.0m; 시스템 연결 (시작-정지 + 비상 제동); 고효율의 음소 흡수 및 소음을 줄이는 재료가 내장되어 있습니다. | 시롱 |
| 전력 분석기 | 기본 정확도 ≤0.02%; 대역폭 DC-2MHz; 8채널 + MTR; 컬러 LCD 터치 스크린 + 리모컨 듀얼 모드 | 시롱 |
| 전류 변압기 | 측정 범위 1500A; 정확도급 0.02% FS; 단열급 H. | 시롱 |
| 냉장고 | 400kW 시스템과 호환되는 냉각 용량, 온도 조절 정확도 ±1°C, 3회 회로 설계 (다이나모미터 + 축 + 전자 제어 시스템 냉각) | 시롱 |
| 윤활유 스테이션 | 오일 공급 압력: 0.4-0.8MPa; 지능적으로 조절 가능한 흐름 속도; 오일 온도 조절 범위: 25-65°C; 다단계 필터레이션, 오일 레벨 경고가 장착되어 있습니다.및 오일 온도 경보 기능. | 시롱 |
2.SSCD400-1800-4000 차량 축 전기 다이내모미터 시험 벤치 시스템 기술 매개 변수
| 매개 변수 | 기술 지표 |
| 전기 다이너모터 브랜드 | 시롱 |
| 가동 역량 측정기 등급 힘 | 400kW |
| 가동 역량 측정기 등급 토크 | 2119Nm |
| 가동 역량 측정기 등급 속도는 | 1800회속 |
| 최대 구동 역량 측정 속도 | 4000회속 |
| 드라이브 다이노미터 반응 시간 | ≤ 8ms |
| 명목 부하 역량 측정기 전력 | 400kW |
| 부하 역량 측정기 등급 토크 | 2119Nm |
| 토크 플랜지 범위 | 0-5000Nm |
| 토크 플랜지 정확성 | 0.15%FS |
| 토크 플랜지 속도 해상도 | 0.05rpm |
| 토크 플랜지 동적 반응 시간 | ≤0.8ms |
| 배터리 시뮬레이터 출력 전압 범위 | 36~1500V |
| 배터리 시뮬레이터 등급 전류 | ≥1200A |
| 배터리 시뮬레이터 에너지 회수 효율 | ≥92% |
| 전력 분석기의 기본 정확도 | ≤0.02% |
| 전력 분석기 대역폭 | DC-2MHz |
| 장착 브래킷 중앙 높이 조정 범위 | 300~700mm |
| 장착 브래킷 부하 | ≥ 1500kg |
| 철근판 재료 | HT400 (당력 ≥ 400 MPa) |
3.SSCD400-1800-4000 차량 축 전기 다이내모미터 시험 벤치 시스템 핵심 장점
1) 이중 다이너모터는 모든 작업 조건에 적용하기 위해 함께 작동합니다.드라이브와 부하를 위한 이중 SSCD400-1800-4000 다이노모터가 장착되어 있으며, 각 유닛은 400kW의 명산 전력, 2119Nm의 토크, 1800rpm의 명산 속도 및 4000rpm의 최대 속도를 가지고 있습니다.그것은 정확하게 등반과 같은 복잡한 작업 조건에서 차량 축의 드라이브와 부하 특성을 시뮬레이션 할 수 있습니다., 고속 주행 및 중량 부하 견인, 중량 상업용 차량 및 특수 엔지니어링 차량의 축의 전체 작동 상태 성능 테스트를 포괄적으로 포함합니다.그리고 극한 도로 조건에서 토크 충격 및 급격한 속도 변화의 반응 검증을 위해 적합합니다..
2) 고정밀 측정 시스템은 높은 데이터 신뢰성을 보장합니다.HBM 초고정밀 모터크 플랜지를 채택하고 있으며, 정확도는 0.1% FS, 속도의 해상도는 0.05 rpm, 동적 반응은 ≤0.8 ms입니다.기본 정확도 ≤0의 Seelong 고급 전력 분석기와 결합0.02%, 다차원 고정도 데이터 획득 시스템 (온도 정확도 ±0.3°C, 진동 주파수 커버리지 5Hz-20kHz) 과 결합그것은 밀리 초 수준 정확한 취득을 달성하고 토크와 같은 주요 매개 변수의 심층 분석, 전력, 온도, 진동, 압력
3) 시스템은 안정적이고 신뢰할 수 있으며 매우 호환적입니다.시멘스 변주 주파수 인버터 시스템은 고성능 벡터 제어 기술을 채택하고, 안전 보호 4 계층을 갖추고, 380V-480V의 넓은 입력 전압과 호환됩니다.그리고 업계 최고 수준의 운영 안정성을 가지고 있습니다.; 배터리 시뮬레이터는 36-1500V의 넓은 출력 전압과 ≥1200A의 높은 전류를 지원하며, 10 종류의 배터리 모델과 호환되며, 에너지 피드백 효율은 ≥92%입니다.각기 다른 전력급의 축의 전력 일치 요구 사항을 충족시킬 뿐만 아니라, 그러나 또한 에너지 절감과 소비를 크게 줄입니다.
4) 최적화된 구조 설계, 안전과 안정성 균형:조정 가능한 장착 받침대는 300-700mm에서 조정 가능한 중앙 높이를 가지고 있으며, 부하 운반 능력을 ≥1500kg까지 증가시키고, 장착 표면의 평면성 오류는 ≤0.015mm/m입니다.HT400 고강도 주사철 판은 고속 및 높은 토크 테스트로 생성되는 진동을 효과적으로 상쇄하기 위해 꿀집 강화 충격 흡수 구조와 결합됩니다.; 완전히 닫힌 폭발 방지 보호 장치는 시스템과 함께 작동하여 이중 안전 보호를 달성하는 고 효율적인 음 흡수 물질을 내장하고 있습니다.안전의 필요를 고려하여소음 감축 및 열 분산
5) 지능형 측정 및 제어 업그레이드, 효율적이고 편리한 운영:XLP-1000 측정 및 제어 시스템은 I7 산업용 컴퓨터 (32G 메모리 + 1T SSD) 를 갖추고 있으며, 전용 소프트웨어는 여러 조건 미리 설정, 실시간 데이터 시각화를 지원합니다.그리고 사용자 정의 보고서 생성; 윤활소는 지능형 흐름 조절, 정밀한 오일 온도 조절 및 다단계 조기 경고 기능을 갖추고 있습니다.그리고 냉장고의 세 루프 설계는 여러 모듈의 냉각 필요에 정확하게 적응됩니다.수동 개입의 비용을 크게 줄이고 테스트 효율성을 향상시킵니다.
4.SSCD400-1800-4000 차량 축 전기 다이내모미터 시험 벤치 시스템 적용 영역
1) 중용용차의 축장:출력, 토크 전송, 전송 효율성 및 중량 트럭, 대형 버스, 트랙터 트레일러 및 기타 중량 상업용 차량의 축의 장기 내구성 테스트중량 구동축과 같은 다양한 축의 성능 검증 및 공장 시험에 관한 사항, 강화 된 스티어링 축, 그리고 무거운 용량 지원 축.
2) 특수 엔지니어링 차량 분야:대형 발굴기, 광산 덤프트럭 및 중량차량 등 특수 엔지니어링 차량의 축에 대한 전문 테스트높은 토크로 신뢰성 및 안정성 평가 요구 사항을 충족, 장기적이고 복잡한 작업 조건, 그리고 극한의 운영 환경에서 성능 검증에 적응합니다.
3) 고급 축 연구 개발 분야:우리는 선도적인 축제 제조업체와 고급 연구 기관을 위해 고성능 연구 개발 및 테스트 플랫폼을 제공합니다.고전력 축 구조 최적화와 같은 맞춤형 테스트 솔루션을 지원합니다., 변속 시스템 정밀 일치 및 에너지 절감 기술 혁신, 따라서 고급 축 기술에서 돌파구를 달성하는 데 도움이됩니다.
4) 승인된 시험 기관 필드:We meet national and international high-standard testing requirements and provide high-power vehicle axle product standard compliance testing services for national-level quality inspection agencies and third-party authoritative certification units, 안전성, 환경성 및 극도의 내구성과 같은 테스트의 모든 차원을 포함합니다.
5.SSCD400-1800-4000 차량 축 전기 다이내모미터 시험 벤치 시스템 참조 표준
QC/T 533-2020 상업용 차량의 구동축 조립
QC/T 534-2020 자동차 구동축용 벤치 테스트 평가 지수
GB/T 23920-2024 건설 기계 - 축
JB/T 5929-1991 건설 기계의 구동 축에 대한 신뢰성 시험 방법
JB/T 10634-2023 전기 다이너모미터
| 모델 | 전력 (KW) | 토크 (Nm) | 가속도 (rpm) | 최대 속도 (rpm) | 토크 측정 정확성 |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 0.15%FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0.15%FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.15%FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.15%FS |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 0.15%FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.15%FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.15%FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.15%FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0.15%FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.15%FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.15%FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.15%FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.15%FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.15%FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.15%FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.15%FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.15%FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.15%FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0.15%FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0.15%FS |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 0.15%FS |
| SSCD350-1500/3800 | 350 | 2228 | 1500 | 3800 | 0.15%FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0.15%FS |
| SSCD450-1500/3800 | 450 | 2865 | 1500 | 3800 | 0.15%FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0.15%FS |
표준 모델은 90일 이내에 배송되며, 맞춤형 모델은 120-150일 이내에 배송됩니다. (국제 물류 및 관세 처리 지원 포함).배달에는 장비가 포함되어 있습니다., 설치 설명서, 운영 설명서, 캘리브레이션 인증서, 예비 부품 목록 및 기타 완전한 문서. 현장 설치 및 시범화 지원됩니다.
판매 후 서비스
1) 보증 서비스: 핵심 부품 (다이나모미터, 토크 플랜지, 주파수 변환 시스템) 은 1 년 동안 보증됩니다.고장난 부품은 보증 기간 동안 무료로 수리 또는 교체됩니다..
2) 기술 지원: 평생 양국어 기술 지원 (중국어와 영어) 이 제공되며 응답 시간은 ≤4시간입니다. 원격 디버깅 (컴퓨터 기반),모듈형 솔루션 구성 지침, 기술 질문에 대한 온라인 답변이 지원됩니다.
3) 교육 서비스: 우리는 2 일간의 무료 현장 운영 교육을 제공하며 장비 설치, 매개 변수 설정, 운영 상태 테스트, 데이터 분석 및 일상 유지 보수,사용자들이 시스템을 능숙하게 조작할 수 있도록.
8.FAQ
Q: 우리의 협력을 위한 최소 주문량은 무엇입니까?
A: 우리는 주식 제품에 대한 1pcs의 작은 트레일 주문을 지원합니다.
Q: 제품에 대해 어떻게 더 많은 정보를 얻을 수 있습니까?
답: 이메일로 문의하면 전자 샘플 북을 보내드립니다.
질문: 지불 기간은 얼마인가요?
A: 일반적으로 30% T/T 보증금, 배송 전에 전체 지불.
Q: 내 주문의 납품 시간은 얼마입니까?
A: 다이너모미터 생산 주기는 6-8 주이며 센서 생산 주기는 2-3 주이며 다른 제품은 저희에게 문의하십시오.
Q: 어떻게 테스트 벤치의 전체 솔루션을 얻을 수 있습니까?
답: 이메일로 문의하면 기술 직원이 상세한 계획에 대해 연락합니다.
Q: 저는 여러분의 공장을 방문할 수 있나요?
A: 물론, 방문 할 수 있습니다.
