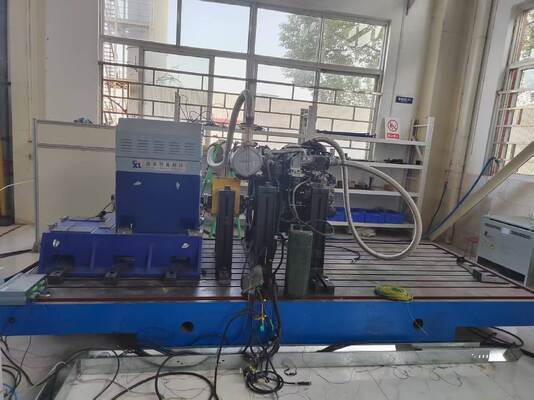

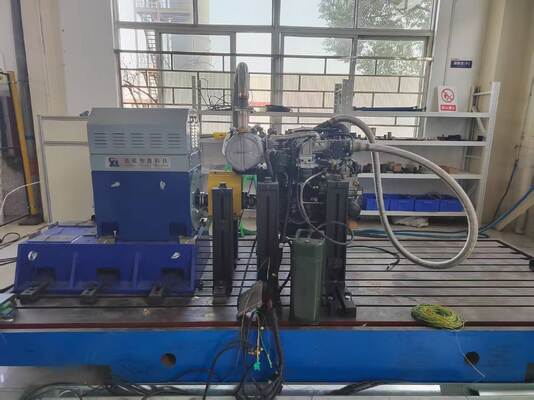

SSCD250-1500-4000 250kW 디젤 엔진 전기 다이나모미터 테스트 벤치 시스템

SSCD250-1500-4000 250kW 디젤 엔진 전기 다이너모미터 테스트 벤치 시스템

1.SSCD250-1500-4000 250kW 디젤 엔진 전기 다이너모미터 테스트 벤치 시스템 전반적인 설명

SSCD250-1500-4000 250kW 디젤 엔진 전기 다이너모터 테스트 벤치 시스템은 고전력 AC 전기 다이너모터를 핵심 테스트 장치로 사용합니다.수입된 4차원 활성 주파수 변환기 인버터 시스템과 결합하여 효율적인 에너지 피드백을 네트워크에 달성합니다., 테스트 정확성과 에너지 절감 이점을 균형 잡습니다. 시스템은 Xunlan XLE1000 측정 및 제어 시스템을 제어 핵심으로 사용합니다.규정 및 사용자 정의 매개 변수에 의해 요구되는 다양한 시험 주기를 자동으로 완료합니다.그것은 간편한 연료 소비 미터, 온도 제어 장치 및 연소 미터와 같은 외부 보조 장비를 원활하게 통합합니다. 고 정밀 데이터 획득 시스템을 통해,그것은 실시간으로 다양한 엔진 작동 매개 변수를 캡처, 전문 소프트웨어에 의해 처리 된 후에 표준화된 테스트 보고서를 생성합니다. 250kW 디젤 엔진의 다차원 테스트 요구 사항에 적합합니다.방출 특성, 그리고 신뢰성.

2.SSCD250-1500-4000 250kW전기 다이너모미터 기술 매개 변수

3.SSCD250-1500-4000 250kW 디젤 엔진 전기 다이너모미터 테스트 벤치 시스템 기준 표준s

이 시스템은 시험 결과의 권위와 보편성을 보장하기 위해 관련 국가 의무 및 권장 표준을 엄격히 준수합니다. 구체적인 기준 표준은 다음과 같습니다.

1) GB17691-2018 "중량 디젤 차량의 오염물질의 배출 제한량 및 측정 방법":시험 결과가 환경 규정을 준수하는지 확인하기 위해 디젤 엔진 배출량 테스트를 위해 특별히 작성된 국가 의무 표준.

2) GB/T 18297-2024 "자동차 엔진의 성능에 대한 시험 방법": 모든 유형의 자동차 엔진 (디젤 엔진과 가솔린 엔진을 포함하여) 에 적용되는 국가 권장 표준성능 테스트의 절차와 방법을 표준화하는.

3) GB/T 17692-2024 "자동차 엔진 및 드라이브 모터의 순전력 테스트 방법":엔진의 순력 테스트에 대한 기술 요구 사항 및 계산 방법을 명확히 하는 국가 권장 표준.

4) GB/T 19055-2024 "자동차 엔진의 신뢰성 테스트 방법": 엔진 신뢰성 테스트를 위한 통일된 테스트 사양과 평가 기초를 제공하는 국가 권장 표준.

4.SSCD250-1500-4000 250kW 디젤 엔진 전기 다이너모미터 테스트 벤치 시스템 기술장점

1) 높은 다이노미터 정확성:독일 HBM 브랜드의 0.05% FS 고 정밀 톱크 센서를 장착하고 ABB ACS880 주파수 변환 시스템의 예측 톱크 보상 모듈과 결합,±0의 극저속 변동을 달성합니다.0~1500rpm의 일정한 토크 범위에서.02%로, 낮은 속도의 엔진의 고토크 특성을 정확하게 포착하고 중장비의 정밀 테스트 요구 사항을 충족합니다.

2) 운영 조건에 대한 광범위한 적응력:1500~4000rpm의 넓은 속도 테스트 범위를 지원하며, 일정한 토크와 일정한 전력의 모든 작동 조건을 포함합니다.그리고 갑작스러운 부하 변화와 지속적인 부하 변화와 같은 복잡한 운영 조건을 시뮬레이션 할 수 있습니다., 250kW 대용량 디젤 엔진의 평형 상태, 일시적 상태 및 동적 시험 요구 사항에 적응합니다.

3) 에너지 절감의 중요한 이점:3단계 LC 필터 + IGBT 평행 전류 공유 디자인을 채택한 에너지 피드백 토폴로지는 최대 98.7%의 에너지 피드백 효율을 가지고 있습니다.전통적인 역량계 장비에 비해 에너지 소비를 30% 이상 줄이는 것, 매년 850,000kWh 이상의 테스트 에너지를 절약하고 장기적인 운영 비용을 크게 줄입니다.

4) 시스템은 안정적이고 신뢰할 수 있습니다.그것은 Seelong XLE1000 고 정밀 측정 및 제어 시스템을 다차원 데이터 획득 모듈과 통합하여 엔진 온도, 압력, 토크와 같은 주요 매개 변수를 모니터링합니다.,실시간 속도 및 자동 고장 진단, 경보 및 비상 보호 기능을 갖추고 장시간 높은 부하 하에서 장비의 안정적인 작동을 보장합니다.

5) 매우 호환성 있고 적응성:그것은 여러 국가 핵심 표준을 준수하고 다른 브랜드와 모델의 250kW 클래스 디젤 엔진에 적응 할 수 있습니다. 그것은 파워 성능과 같은 다양한 테스트 항목을 지원합니다.방출 특성, 신뢰성 및 내구성, 그리고 연구 개발, 생산 및 테스트와 같은 다양한 시나리오의 요구를 유연하게 충족시킵니다.

5.SSCD250-1500-4000 250kW 디젤 엔진 전기 다이너모미터 테스트 벤치 시스템 응용 분야

1) 중용차 연구개발:중량 트럭용 디젤 엔진의 전력 성능 최적화 및 배출량 조절버스 및 기타 상업용 차량은 중국 VI 및 그 이상의 환경 규정의 요구 사항을 충족합니다., 그리고 엔진과 차량의 일치에 대한 데이터 지원을 제공합니다.

2) 건설 기계 검증:건설 기계에서 사용되는 디젤 엔진에 적응합니다. 발굴기, 로더, 크레인, 엔진의 신뢰성, 내구성,급격한 부하 변화와 가혹한 작업 조건에서 지속적인 고부하 작동을 시뮬레이션하여 출력 및 전력 안정성이 검증됩니다..

3) 해상 전력 테스트:선박 항해 중에 변수 부하와 연속 작동 조건을 시뮬레이션하고, 추진 효율, 연료 절감,배용 디젤 엔진의 배출 성능과 장기적인 작동 안정성, 해양 전력 시스템 최적화를 위한 기반을 제공;

4) 발전기 집합 평가:디젤 발전기 세트의 전력 성능을 테스트하는 데 사용되며, 전압 안정성, 주파수 안정성 및 부하 하에서 연속 전력 공급 능력을 평가하는 데 중점을 둔다.비상 전력 생산 시스템 및 산업 보조 전력 공급 장치의 안정적인 작동을 보장하기 위해;

5) 수리 및 재제조 시험:250kW급 디젤 엔진의 경우 수리 또는 재제조된 경우 a comprehensive performance re-inspection and quality rating are conducted to ensure that the power performance and emission indicators of the repaired engines meet the relevant standards and requirements, 따라서 재제조 제품의 품질을 보장합니다.

6.SSCD250-1500-4000 250kW 디젤 엔진 전기 다이너모미터 테스트 벤치 시스템 모델 목록
