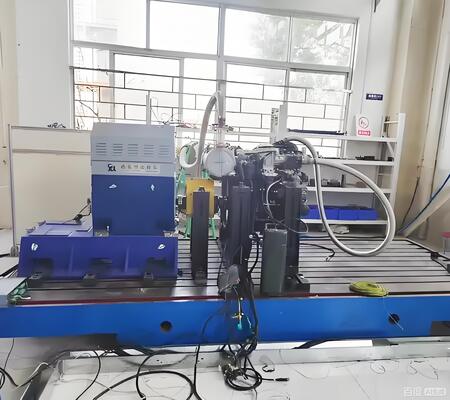

SSCD355-1500-3800 355kW 디젤 엔진 전기 다이나모미터 테스트 벤치 시스템

SSCD355-1500-3800 355kW 디젤 엔진 전기 다이내모미터 테스트 벤치 시스템

1.SSCD355-1500-3800 355kW 디젤엔진 전기 다이내모터 시험 벤치 시스템 설명

The 355kW diesel engine electric dynamometer test bench system uses a high-power AC electric dynamometer as the core testing unit and is equipped with an imported four-quadrant active variable frequency inverter system as the control core, 4차원 작동 모드를 지원합니다. 테스트 동안 생성 된 전기 에너지는 효율적인 에너지 회수를 달성하여 직접 네트워크로 공급 될 수 있습니다.고도화된 XLE-3000 측정 및 제어 시스템을 채택, 이는 더 강력한 컴퓨팅 및 처리 능력을 가지고 있으며 국가 규정 및 고객 정의 사양에 따라 자동으로 다양한 테스트 주기를 완료 할 수 있습니다.그것은 일시적인 연료 소비 미터와 같은 다양한 외부 보조 장비와 호환됩니다.고 정밀 데이터 획득 시스템을 통해 엔진 작동 매개 변수를 포괄적으로 수집하고 실시간 기록을 실현합니다.,지능적인 처리와 시각적인 표시를 통해 표준화된 테스트 보고서를 자동으로 생성합니다.

2.SSCD355-1500-3800355kWD아이젤E닌E전기D수량계 기술P아라메터

 3.SSCD355-1500-3800355kW디젤엔진전기다이너모미터 시험 벤치 시스템 기준 표준s

1)GB17691-2018: 중량 디젤 차량의 오염물질의 배출 제한량 및 측정 방법 (국가 의무 표준)고전력 디젤 엔진에 대한 배출량 시험 요구 사항을 구체적으로 다루는.

2)GB/T 18297-2024: 고전력 자동차 및 엔지니어링 장비용 디젤 엔진에 적용되는 자동차 엔진 성능에 대한 시험 방법 (국가 권장 표준)

3)GB/T 17692-2024: 355kW급 엔진의 순력 테스트의 정확한 요구 사항을 충족하는 자동차 엔진 및 드라이브 모터의 순력 테스트 방법 (국가 권장 표준)

4)GB/T 20891-2014: 비도로 이동용 기계에 사용되는 디젤 엔진의 배기가스 오염 물질에 대한 배출 제한량 및 측정 방법건설 기계의 고전력 엔진의 시험에 적용됩니다., 선박 및 다른 분야.

4.SSCD355-1500-3800 355kW 디젤 엔진 전기 다이너모미터 시험 벤치 시스템 기술장점

1)초고 정밀 테스트:0.03% FS의 고정도의 토크 센서와 1000Hz의 고속 데이터 획득 시스템으로 장착되어 있습니다.고전력 엔진의 저속 고토크 및 고속 고전력 특성을 정확하게 포착합니다., 무거운 장비의 정밀 테스트 필요를 충족, 해상 힘, 등, 테스트 데이터는 강력한 추적성을 가지고 있습니다.

2)광범위한 작동 조건 적응성:500-3800rpm의 넓은 속도 범위에서 테스트를 지원하며 일정한 토크와 일정한 전력 범위 사이의 원활한 연결을 제공합니다.그것은 급격한 부하 변화와 지속적으로 변화되는 운영 조건과 같은 복잡한 시나리오를 시뮬레이션 할 수 있습니다., 그리고 큰 배차량 및 고전력 디젤 엔진의 전력 성능, 신뢰성, 배출량 및 기타 차원의 포괄적인 테스트에 적합합니다.

3)매우 에너지 효율적이고 효율적입니다.4단계 LC 필터 + IGBT 모듈형 평행 전류 공유 에너지 피드백 설계, 피드백 효율 99.1%전통적인 저항 로딩 다이노미터에 비해 에너지 소비를 35% 이상 줄이는친환경 테스트의 개념에 따라 연간 45만 위안 이상의 전력 비용을 절감합니다.

4)시스템은 안정적이고 신뢰할 수 있습니다.ABB 중용 주파수 변환 시스템, HBM 고정도 센서, 그리고 Xunlan 사용자 정의 측정 및 제어 소프트웨어를 통합하고 여러 가지 오류 진단이 있습니다.과부하 보호 및 온도 모니터링 기능24시간 연속 고부하 작동을 보장할 수 있고, 고장 사이의 평균 시간 (MTBF) 은 8,000시간을 초과합니다.

5)전체 차원 호환성:GB17691과 GB/T 18297과 같은 여러 국가 및 산업 표준을 준수하며 상업용 차량, 건설 기계, 선박,발전기 세트 및 다른 필드전력 성능, 배기가스 특성, 연비 및 신뢰성 등의 다양한 테스트 요구 사항을 지원하며 여러 브랜드의 엔진 인터페이스와 호환됩니다.

6)지능적이고 편리한 조작:XLE-1000 테스트 및 제어 소프트웨어는 시각 조작 인터페이스, 사용자 정의 테스트 프로세스 편집, 자동 보고서 생성 및 Excel / PDF 형식의 데이터 수출을 지원합니다.또한 원격 모니터링과 데이터 전송을 지원합니다., 운용 한계를 줄이고 테스트 효율성을 향상시킵니다.

 5.SSCD355-1500-3800 355kW 디젤 엔진 전기 다이너모미터 시험 벤치 시스템 응용 분야

1)중용용차 연구개발:중량 트럭과 트랙터에 사용되는 355kW급 디젤 엔진의 경우, 우리는 전력 성능 최적화, 연료 경제 테스트 및 배출량 준수 검증 (중국 VI/B 유로 VI),엔진과 차량의 일치에 대한 정확한 데이터 지원.

2)엔지니어링 기계 검증:무거운 부하, 갑작스러운 부하 변화 및 연속 작동을 포함하여 발굴기, 크레인 및 로더와 같은 엔지니어링 기계의 혹독한 작업 조건을 시뮬레이션합니다.엔진의 신뢰성을 테스트하기 위해, 전력 출력 안정성, 극한 환경에서의 연료 소비.

3)해상용 전력 테스트:중형 및 대형 선박의 주요 추진 엔진에 적응하여, 변수 부하, 일정한 속도 항해, 항해 중에 가속 및 저속과 같은 운영 조건을 시뮬레이션합니다.그리고 추진 효율과 같은 중요한 데이터를 제공합니다., 배출 성능 및 내구성, 해상 전력 시스템의 최적화를 지원합니다.

4)고전력 발전기 집합 평가전압 안정성, 주파수 안정성, 연속 전원 공급 능력 테스트부하 시작과 같은 시나리오에서 세트된 발전기에 사용되는 355kW 디젤 엔진의 응급 반응 속도, 풀 로드 작동 및 로드 전환, 발전기 세트의 신뢰할 수있는 작동을 보장하기 위해.

5)산업용 전력장비 시험:광산 기계, 석유 광장 장비 및 대형 압축기, 공장 테스트, 유지 보수 재검토 수행과 같은 산업용 전력 장비의 디젤 엔진에 적용됩니다.장비의 안전한 작동을 보장하기 위한 성능 업그레이드 확인.

6)엔진 재제조용품 등급:355kW 디젤 엔진은 전력 성능, 배출량 지표, 신뢰성 등 모든 차원에서 테스트됩니다.재제조 제품의 품질 등급을 위한 객관적이고 정확한 시험 근거를 제공하고 재제조 산업을 표준화하기 위해.

6.디젤 엔진 전기 다이내모터 시험 벤치 시스템 모델 목록
