제품 상세 정보:
|
| 속도 범위: | 1000-4500 rpm | 정격전압: | 380V±10% 50Hz |
|---|---|---|---|
| 정격 토크: | 210Nm | 일정한 토크 범위: | 0~1000rpm |
| 정전력 범위: | 1000-4500 rpm | 안전 기능: | 과부하 방지, 비상 정지 |
| 정격 출력: | 22kw | 작동 온도: | -10°C ~ 45°C |
| 냉각방식: | 공냉식 |

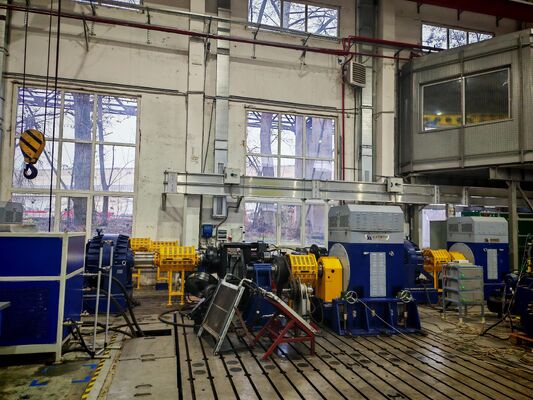

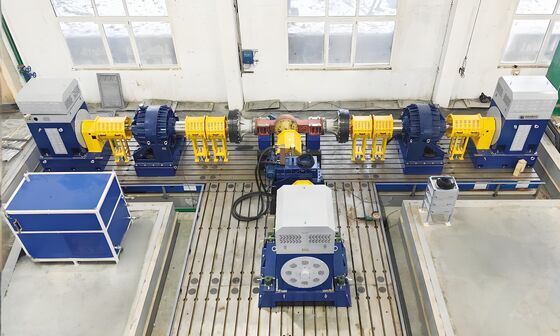

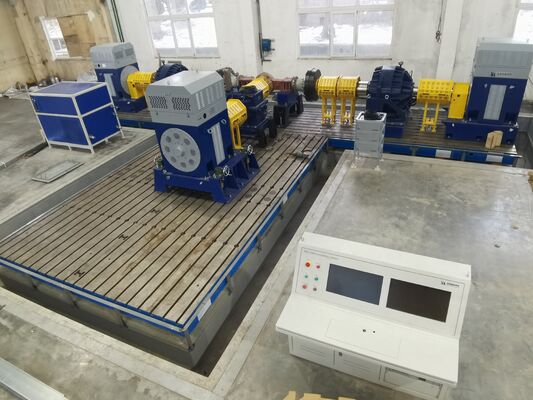

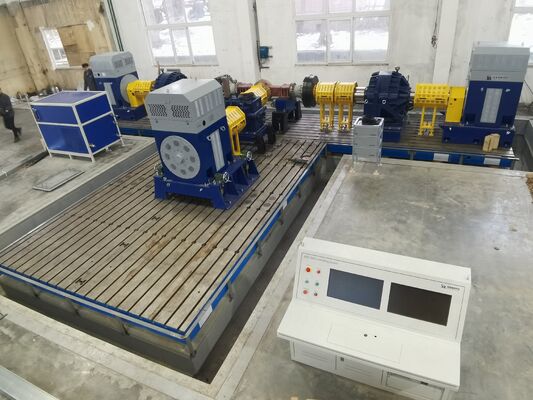

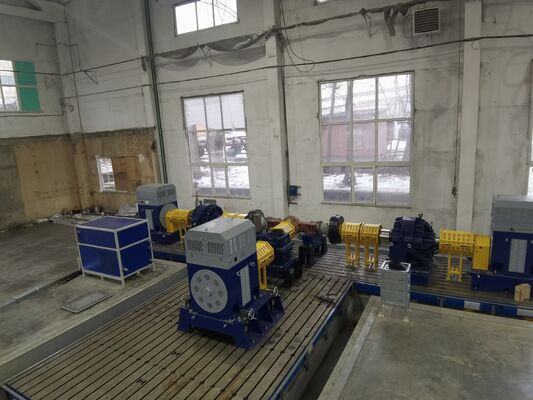

SSCD22-1000-4500 자동차 축 전기 다이내모미터 시험 벤치 시스템
1.SSCD22-1000-4500 자동차 축 전기 다이내모미터 시험 벤치 시스템 부품 설명
SSCD22-1000-4500 자동차 축 전기 다이내모미터 테스트 벤치 시스템은 고성능22kW급 저전력 자동차 축 및 경량 변속 시스템을 테스트하기 위해 특별히 설계된 비용 효율적인 종합 테스트 플랫폼이 시스템은 가벼운 드라이브 다이노모터, 고효율 로드 다이노모터, 고정밀 토크 플랜지, 지능형 측정 및 제어 시스템과 같은 핵심 모듈을 통합합니다.그것은 일상적인 성능 검증을 포괄적으로 다루고 있습니다., 경량 상업용 차량, 마이크로카, 저속 전기차 및 소형 건설 기계의 축의 내구성 테스트 및 일상 운영 상태 신뢰성 평가 요구 사항정확한, 저전력 축 연구 개발 및 대량 생산 품질 검사를위한 효율적이고 경제적인 솔루션입니다.
| 컴포넌트 이름 | 기본 사양 | 브랜드 |
| SSCD22-1000-4500 드라이브 다이노미터 | 전력: 22kW; 등급 토크: 210 Nm; 등급 속도: 1000 rpm; 최대 속도: 4500 rpm; 일정한 토크 / 일정한 속도 / 일정한 전력 / 정상적인 도로 상태 시뮬레이션 제어 지원; 반응 시간:≤ 8 ms | 시롱 |
| SSCD22-1000-4500 로드 다이노미터 | 전력: 22kW; 명함 모터: 210 Nm; 명함 속도: 1000 rpm; 최대 속도: 4500 rpm; 모터 제어 정확도: ≤ ±0.2 %FS고효율 공기 냉각 열 분산 시스템 (온도 조절 피드백 조정). | 시롱 |
| 토크 플랜지 | 측정 범위 0-500 Nm; 정확도 0.2% FS; 속도 해상도 0.1 rpm; 동적 반응 시간 ≤1 ms | HBM |
| 변주 주파수 인버터 시스템 | 입력 전압: 3단계 AC 380V ± 10%; 주파수: 50-60Hz; 벡터 제어 기술; 과전류, 과전압, 과열, 과부하 및 단전으로부터 5배 보호. | 국제적으로 유명한 브랜드 |
| XLP-1000 측정 및 제어 시스템 | 산업용 PC: IPC510; CPU: 코어 i5, RAM: 32GB, 하드 드라이브: 1TB SSD; XLP-1000 전용 측정 및 제어 소프트웨어; 다채널 동기 취득, 데이터 시각화,그리고 사용자 정의 보고서 생성. | 시롱 |
| 데이터 수집 시스템 | 온도 / 진동 / 소음 측정 단위 포함; 온도 범위 -20 ~ 200 °C (정확성 ± 0.3 °C); 진동 주파수 5Hz-10kHz; 소음 측정 범위 30-120dB (정확성 ± 1dB). | 시롱 |
| 조절 가능한 장착 받침대 | 중앙 높이 조정 범위: 200-500mm; 부하 용량: ≥500kg; 장착 표면 평면성 오류: ≤0.02mm/m | 시롱 |
| 금속판 | 소재: HT300 (장장 강도 ≥300MPa); 단층 완화 구조 + 기초 완화 설계; 평면성 오류 ≤0.02mm/m | 시롱 |
| 결합 | 허용되는 속도는 ≥ 6000 rpm, 토크 용량은 ≥ 800 Nm, 탄력적인 버퍼 구조, 고강성 합금 물질 | 시롱 |
| 보호기 | 반 닫힌 보호 구조; 높이 ≥ 1.5m; 시스템 연결 (시작-정지 + 비상 브레이킹 + 경보); 기본 소음 흡수 및 소음 감축 재료 (소음 감축 ≥ 15dB) | 시롱 |
| 소규모 윤활소 | 오일 공급 압력 0.3-0.8MPa; 지능형 흐름 조절; 오일 온도 조절 범위 30-60°C; 필터레이션 장치오일 레벨 경고 및 오일 온도 / 압력 이상 경보 기능. | 시롱 |
2. SSCD22-1000-4500 자동차 축 전기 다이내모미터 시험 벤치 시스템 기술 매개 변수
| 파라미터 카테고리 | 기술 지표 |
| 코어 다이너모터 브랜드 | 시롱 |
| 드라이브 다이너모터 등급 전력 | 22kW |
| 드라이브 다이너모터 등급 토크 | 210Nm |
| 드라이브 다이노미터 등급 속도는 | 1000회속 |
| 드라이브 다이노미터 최대 속도 | 4500rpm |
| 일정한 토크 속도의 범위 | 0~1000회속 |
| 일정한 전력 속도 범위 | 1000~4000회속 |
| 드라이브 다이노미터 반응 시간 | ≤ 8ms |
| 로드 다이너모터 등급 전력 | 22kW |
| 로드 다이노모터 등급 토크 | 210Nm |
| 로드 다이노모터 토크 제어 정확성 | ≤±0.2 %FS |
| 토크 플랜지 범위 | 0~500Nm |
| 토크 플랜지 정확성 | 0.2 % FS |
| 토크 플랜지 속도 해상도 | 0.1rpm |
| 토크 플랜지 동적 반응 시간 | ≤1ms |
| 장착 브래킷 중앙 높이 조정 범위 | 200~500mm |
| 장착 브래킷 부하 | ≥500kg |
| 철근판 재료 | HT300 (당력 ≥ 300 MPa) |
3. SSCD22-1000-4500 자동차 축 전기 다이내모미터 테스트 벤치 시스템 핵심 장점
4. SSCD22-1000-4500 자동차 축 전기 다이내모미터 테스트 벤치 시스템 적용 영역
5. SSCD22-1000-4500 자동차 축 전기 다이내모미터 시험 벤치 시스템 참조 표준
| 모델 | 가등식 전력 (kW) | 가속 모터 (Nm) | 가속도 (rpm) | 최대 속도 (rpm) | 일정한 전력 범위 (rpm) | 일정한 토크 범위 (rpm) |
토크 측정 정확성 (%FS) |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4500 | 1000-4000 | 0-1000 | 00.05/0.1/0.2 |
| SSCD22-1000/4500 | 22 | 210 | 1000 | 4500 | 1000-4000 | 0-1000 | 00.05/0.1/0.2 |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4500 | 1000-4000 | 0-1000 | 00.05/0.1/0.2 |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 1000-3800 | 0-1000 | 00.05/0.1/0.2 |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 1000-3800 | 0-1000 | 00.05/0.1/0.2 |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 1000-3800 | 0-1000 | 00.05/0.1/0.2 |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 1000-3000 | 0-1000 | 00.05/0.1/0.2 |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 1000-3000 | 0-1000 | 00.05/0.1/0.2 |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 1000-3000 | 0-1000 | 00.05/0.1/0.2 |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 1000-2600 | 0-1000 | 00.05/0.1/0.2 |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 1000-2600 | 0-1000 | 00.05/0.1/0.2 |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 1000-2600 | 0-1000 | 00.05/0.1/0.2 |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 1500-5000 | 0-1500 | 00.05/0.1/0.2 |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 1500-5000 | 0-1500 | 00.05/0.1/0.2 |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 1500-5000 | 0-1500 | 00.05/0.1/0.2 |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 1500-5000 | 0-1500 | 00.05/0.1/0.2 |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 1500-4500 | 0-1500 | 00.05/0.1/0.2 |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 1500-4500 | 0-1500 | 00.05/0.1/0.2 |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 1500-4000 | 0-1500 | 00.05/0.1/0.2 |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 1500-4000 | 0-1500 | 00.05/0.1/0.2 |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 1500~3800 | 0-1500 | 00.05/0.1/0.2 |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 1500~3800 | 0-1500 | 00.05/0.1/0.2 |
| SSCD350-1500/3800 | 350 | 2228 | 1500 | 3800 | 1500~3800 | 0-1500 | 00.05/0.1/0.2 |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 1500~3800 | 0-1500 | 00.05/0.1/0.2 |
| SSCD450-1500/3800 | 450 | 2865 | 1500 | 3800 | 1500~3800 | 0-1500 | 00.05/0.1/0.2 |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 1500~3800 | 0-1500 | 00.05/0.1/0.2 |
| SSCD560-1500/ 3800 | 560 | 3565 | 1800 | 3800 | 1500~3800 | 0-1500 | 00.05/0.1/0.2 |
1) 표준 모델: 90일 이내에 선박 (배치 전에 사전 테스트를 포함하여 도착시 신속한 설치를 보장합니다.)
2) 맞춤형 모델: 90-120일 이내에 배달, 유럽, 미국, 동남아시아 등 세계 주요 지역으로 국제 물류와 유통을 포함,그리고 중동 (해상 / 육상 운송 옵션안전 포장 및 습도 방지 및 경종 방지 처리 포함)
3) 지원 서비스: 우리는 CE 및 ISO 인증 문서와 원산지 인증서를 제공합니다.그리고 전문 물류 전문가는 전체 프로세스를 추적하여 세관 정류에 도움을 주고 대규모 장비의 안전하고 신속한 배송을 보장합니다..
1) 보증 약속:핵심 부품 (다이나모미터, 토크 플랜지) 에 대한 1 년 보증, 평생 유지 보수; 보증 기간 동안 무료 문제 해결 및 수리 서비스, 인적 실수로 인한 손상을 제외합니다.
2) 기술 지원:24/7 이중 언어 서비스 (영어와 중국어), 응답 시간 ≤ 4시간
3) 설치, 운용 및 교육 서비스: 사용자는 현장 기본 설치에 책임이 있습니다. Seelong은 현장 안내를 위해 두 명의 전문 기술자를 파견합니다.및 파이프 라인 연결 사양)· 장비의 시동은 전적으로 우리에 의해 처리됩니다 (전력 켜기 테스트, 매개 변수 캘리브레이션 및 시스템 연결 테스트를 포함하여);3일간의 무료 전문 운영 교육이 제공됩니다 (장비 운영을 포함합니다., 매개 변수 설정, 일상 유지 보수 및 문제 해결) 를 통해 운영자가 대규모 장비를 능숙하게 사용하는 것을 보장합니다.
4) 원격 서비스: 컴퓨터를 통해 원격 디버깅, 시스템 업그레이드 및 모듈형 솔루션 구성 가이드를 지원하여 사용 중 기술적 문제를 신속하게 해결하고 다운타임 손실을 최소화합니다.
8.FAQ
Q: 우리의 협력을 위한 최소 주문량은 무엇입니까?
A: 우리는 주식 제품에 대한 1pcs의 작은 트레일 주문을 지원합니다.
Q: 제품에 대해 어떻게 더 많은 정보를 얻을 수 있습니까?
답: 이메일로 문의하면 전자 샘플 북을 보내드립니다.
질문: 지불 기간은 얼마인가요?
A: 일반적으로 30% T/T 보증금, 배송 전에 전체 지불.
Q: 내 주문의 납품 시간은 얼마입니까?
A: 다이너모미터 생산 주기는 6-8 주이며 센서 생산 주기는 2-3 주이며 다른 제품은 저희에게 문의하십시오.
Q: 어떻게 테스트 벤치의 전체 솔루션을 얻을 수 있습니까?
답: 이메일로 문의하면 기술 직원이 상세한 계획에 대해 연락합니다.
Q: 저는 여러분의 공장을 방문할 수 있나요?
A: 물론, 방문 할 수 있습니다.
