제품 상세 정보:
|
| 속도 범위: | 1000-4000rpm | 정격전압: | 380V±10% 50Hz |
|---|---|---|---|
| 정격 토크: | 716Nm | 일정한 토크 범위: | 0~1000rpm |
| 정전력 범위: | 1000-3800rpm | 안전 기능: | 과부하 방지, 비상 정지 |
| 정격 출력: | 75kW | 작동 온도: | -10°C ~ 45°C |
| 냉각방식: | 공냉식 | ||
| 강조하다: | 자동차 차축 동력계 시험대,전기 동력계 토크 테스터,4000 rpm 차축 시험 시스템 |
||

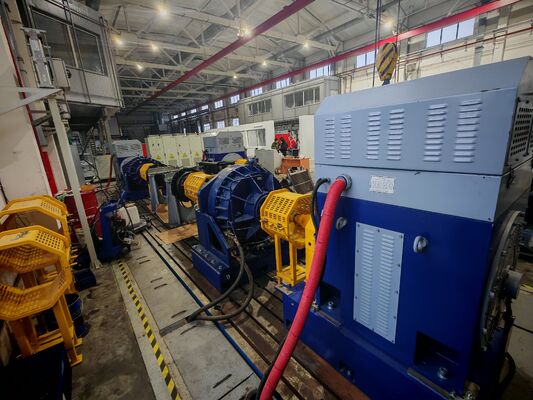

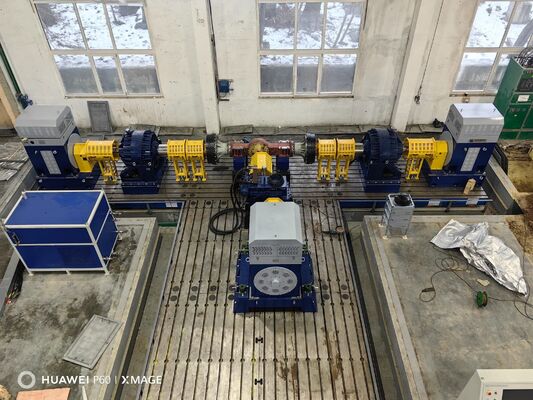

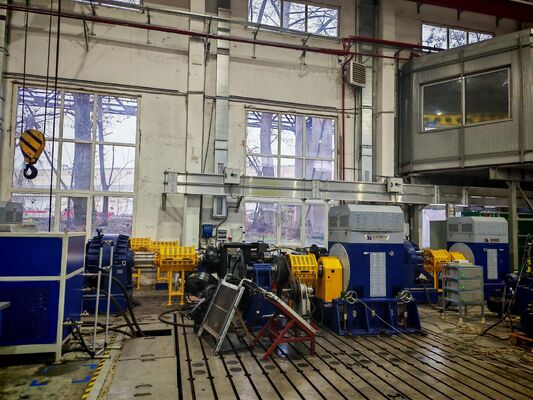

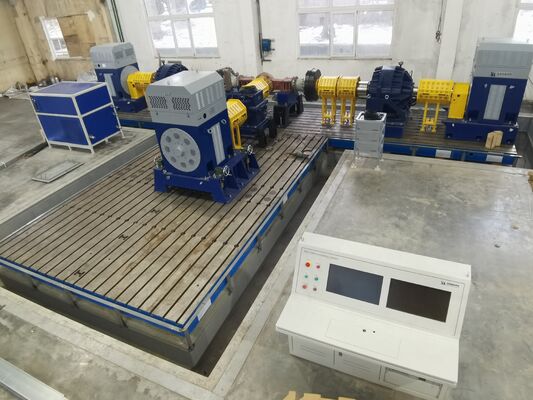

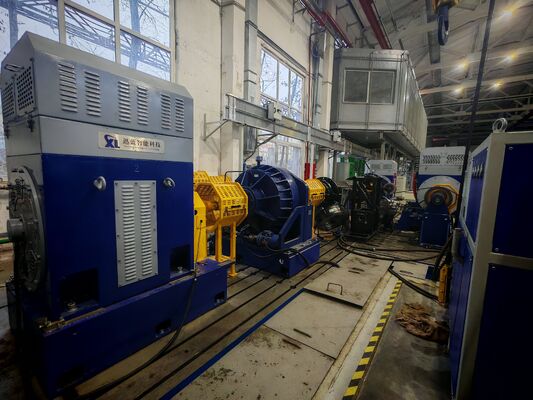

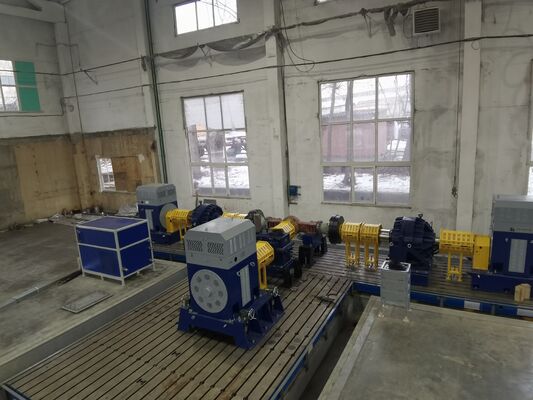

SSCD75-1000-4000 자동차 차축 전기 동력계 테스트 벤치 시스템
SSCD75-1000-4000 자동차 차축 전기 동력계 테스트 벤치 시스템은 ABB 인버터와 HBM 토크 플랜지를 갖추고 있어 75kW 출력, 716Nm 토크 및 0.2% 전체 크기 정확도를 제공합니다. 중형 상용차 및 건설 기계의 차축 테스트에 적합하며 R&D, 대량 생산 품질 검사 및 타사 테스트를 지원합니다. CMC, CE, ISO 9001, ISO45001, ISO14001 인증을 받았으며 92% 에너지 피드백 효율성 및 사용자 정의 가능한 전력/속도 범위를 제공합니다. 이는 비용 효율적인 국경 간 테스트 장비 솔루션을 나타냅니다.
1.SSCD75-1000-4000 자동차 차축 전기 동력계 테스트 벤치 시스템 구성 요소 설명
SSCD75-1000-4000 자동차 차축 전기 동력계 테스트 벤치 시스템은 75kW급 중전력 자동차 차축 및 변속기 시스템을 테스트하기 위해 특별히 설계된 고성능 종합 테스트 플랫폼입니다. 이 시스템은 고출력 구동 동력계, 고강성 부하 동력계, 고정밀 토크 플랜지, 지능형 측정 및 제어 시스템 등의 핵심 모듈을 통합합니다. 이는 중형 상용차, 신에너지 승용차, 소형 특수 차량 및 대형 건설 기계의 차축에 대한 일상적인 성능 검증, 장기 내구성 테스트 및 복잡한 작동 조건에서의 신뢰성 평가에 대한 요구 사항을 포괄적으로 다루고 있습니다. 75kW급 차축 R&D 업그레이드, 양산 품질 검사, 제3자 테스트를 위한 정확하고 효율적이며 안정적인 국경 간 솔루션을 제공합니다.
| 구성요소 이름 | 핵심사양 | 상표 |
| SSCD75-1000-4000 드라이브 동력계 | 전력: 75kW; 정격 토크: 716Nm(정격 속도 1000rpm에서); 정격 속도: 1000rpm, 최대 속도: 4000rpm; 일정한 토크/일정 속도/일정 출력/복잡한 도로 상태 시뮬레이션 제어를 지원합니다. 응답 시간: 8ms 이하; 보호 등급: IP54 | 실롱 |
| SSCD75-1000-4000 부하동력계 | 전력: 75kW; 정격 토크: 716Nm(정격 속도 1000rpm에서); 정격 속도: 1000rpm, 최대 속도: 4000rpm; 토크 제어 정확도: 전체 스케일의 ≤ ±0.2%; 고효율 공냉식 방열 시스템(온도 제어 피드백 조정, 온도 제어 정확도 ±2℃); 보호 등급: IP54 | 실롱 |
| 토크 플랜지 | 측정 범위: 0-1500Nm; 정확도: 전체 규모의 0.2%; 속도 분해능: 0.1rpm; 동적 응답 시간: ≤1ms; 신호 출력: 4-20mA 아날로그/RS485 디지털. | HBM |
| 가변 주파수 인버터 시스템 | 입력 전압: 삼상 AC 380V±10%; 주파수: 50-60Hz; 벡터 제어 기술; 과전류, 과전압, 과열, 과부하 및 단락에 대한 5중 보호; 에너지 피드백 최적화 제어를 지원합니다. 보호 등급: IP21 | 씨줄 |
| XLP-1000 측정 및 제어 시스템 | 산업용 PC: IPC510; CPU: Intel Core i7, RAM: 64GB, 하드 드라이브: 2TB SSD; 전용 측정 및 제어 소프트웨어 다중 채널 동기 획득, 데이터 시각화, 맞춤형 보고서 생성 및 원격 데이터 공유를 지원합니다. MATLAB/Simulink 공동 시뮬레이션과 호환됩니다. | 실롱 |
| 데이터 수집 시스템 | 온도/진동/소음 수집 장치 포함; 온도 범위 -20~300℃(정확도 ±0.3℃); 진동 주파수 5Hz-20kHz; 소음 측정 범위 30-130dB(정확도 ±1dB); 다차원 데이터 상관 분석을 지원합니다. 샘플링 주파수 1kHz. | 실롱 |
| 조정 가능한 장착 브래킷 | 중심 높이 조정 범위: 300-650mm; 적재 능력: ≥1200kg; 장착 표면 평탄도 오류: ≤0.02mm/m; 빠른 위치 결정 및 잠금 구조(잠금 정확도 ±0.01mm); 재질: Q235 탄소강(방청 코팅 처리). | 실롱 |
| 주철판 | 재질: HT300(인장 강도 ≥300MPa); 이중층 충격 흡수 구조 + 강화된 감쇠 설계; 평탄도 오류 ≤0.02mm/m; 표면 내마모 처리(경도 HB200-220); 차원: 3000×2000×300mm | 실롱 |
| 연결 | 허용 속도 ≥ 5000rpm; 토크 용량 ≥ 1800Nm; 탄성 버퍼 구조; 고강도 합금 소재(40CrNiMoA); 유지보수가 필요 없는 설계(사용 수명 ≥ 10000h). | 실롱 |
| 보호 커버 | 완전 밀폐형 보호 구조; 높이 ≥ 2.0m; 시스템 연결(시동-정지 + 비상 제동 + 청각 및 시각 경보); 고효율 흡음 및 소음 감소 소재 내장(소음 감소 ≥ 25dB); 충격 방지 관찰 창(강화 유리 두께 12mm); 보호 등급 IP54 | 실롱 |
| 윤활유 스테이션(대규모) | 오일 공급 압력: 0.3-1.2MPa; 지능형 유량 조절(조정 범위: 5-50L/min); 오일 온도 조절 범위: 30-60℃(온도 조절 정확도: ±1℃); 여과(여과 정확도: 10μm), 오일 레벨 경고, 오일 온도/압력 이상 경보 및 자동 오일 보충 기능을 갖추고 있습니다. 오일 탱크 용량: 200L | 실롱 |
2.SSCD75-1000-4000 자동차 차축 전기 동력계 테스트 벤치 시스템 기술 매개변수
| 매개변수 카테고리 | 기술 지표 |
| 핵심동력계 브랜드 | 실롱 |
| 구동 동력계 정격 출력 | 75kW |
| 구동 동력계 정격 토크 | 716 Nm(정격 속도 1000rpm에서) |
| 구동 동력계 정격 속도 | 1000rpm |
| 드라이브 동력계 최대 속도 | 4000rpm |
| 일정한 토크 속도 범위 | 0-1000rpm |
| 정전력 속도 범위 | 1000-3800rpm |
| 구동 동력계 응답 시간 | 8ms 이하 |
| 부하동력계 정격전력 | 75kW |
| 부하 동력계 정격 토크 | 716 Nm(정격 속도 1000rpm에서) |
| 부하 동력계 토크 제어 정확도 | 전체 규모의 ≤±0.2% |
| 토크 플랜지 범위 | 0-1500Nm |
| 토크 플랜지 정확도 | 전체 규모의 0.2% |
| 토크 플랜지 속도 분해능 | 0.1rpm |
| 토크 플랜지 동적 응답 시간 | 1ms 이하 |
| 장착 브래킷 중앙 높이 조정 범위 | 300-650mm |
| 장착 브래킷 내하중 | ≥1200kg |
| 주철판 재질 | HT300(인장 강도 ≥ 300MPa) |
| 가변 주파수 인버터 시스템 | 씨줄 |
| 총 시스템 전원 요구 사항 | 120kW |
| 시스템 공간 | 12㎡ 이하(길이×가로×높이: 4.5m×2.6m×2.8m) |
| 작동 주변 온도 | -10~45℃ |
| 상대습도 | 10%~85%(비응축) |
| 전원 전압 | 삼상교류 380V±10%, 50/60Hz |
| 총 시스템 무게 | ≤3500kg |
3.SSCD75-1000-4000 자동차 차축 전기 동력계 테스트 벤치 시스템 핵심 장점
4. SSCD75-1000-4000 자동차 차축 전기 동력계 테스트 벤치 시스템 응용 분야
5.SSCD75-1000-4000 자동차 차축 전기 동력계 테스트 벤치 시스템 참조 표준
| 모델 | 정격전력(kW) | 정격 토크(Nm) | 정격속도(rpm) | 최고 속도(rpm) | 정전력 범위(rpm) | 일정한 토크 범위(rpm) |
토크 측정 정확도 (%FS) |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4500 | 1000-4000 | 0-1000 | 0.05/0.1/0.2 |
| SSCD22-1000/4500 | 22 | 210 | 1000 | 4500 | 1000-4000 | 0-1000 | 0.05/0.1/0.2 |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4500 | 1000-4000 | 0-1000 | 0.05/0.1/0.2 |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 1000-3800 | 0-1000 | 0.05/0.1/0.2 |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 1000-3800 | 0-1000 | 0.05/0.1/0.2 |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 1000-3800 | 0-1000 | 0.05/0.1/0.2 |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 1000-3000 | 0-1000 | 0.05/0.1/0.2 |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 1000-3000 | 0-1000 | 0.05/0.1/0.2 |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 1000-3000 | 0-1000 | 0.05/0.1/0.2 |
| SSCD200-1000/3300 | 200 | 1910년 | 1000 | 3300 | 1000-2600 | 0-1000 | 0.05/0.1/0.2 |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 1000-2600 | 0-1000 | 0.05/0.1/0.2 |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 1000-2600 | 0-1000 | 0.05/0.1/0.2 |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05/0.1/0.2 |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05/0.1/0.2 |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05/0.1/0.2 |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05/0.1/0.2 |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 1500-4500 | 0-1500 | 0.05/0.1/0.2 |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 1500-4500 | 0-1500 | 0.05/0.1/0.2 |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 1500-4000 | 0-1500 | 0.05/0.1/0.2 |
| SSCD250-1500/4000 | 250 | 1592년 | 1500 | 4000 | 1500-4000 | 0-1500 | 0.05/0.1/0.2 |
| SSCD300-1500/3800 | 300 | 1910년 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
| SSCD315-1500/3800 | 315 | 2005년 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
| SSCD350-1500/3800 | 350 | 2228 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
| SSCD450-1500/3800 | 450 | 2865 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
| SSCD560-1500/3800 | 560 | 3565 | 1800 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
1) 표준 모델: 90일 이내 배송(도착 시 빠른 설치를 보장하기 위해 배송 전 사전 테스트 포함).
2) 맞춤형 모델: 90~120일 내 배송, 국제 물류 및 유럽, 미주, 동남아시아, 중동 등 전 세계 주요 지역 유통(안전한 포장, 방습 및 방청 처리 등 해상/육상 운송 옵션 가능).
3) 지원 서비스: 완전한 CE 및 ISO 인증 문서와 원산지 증명서를 제공하며 전담 물류 전문가가 전 과정을 추적하여 통관을 지원하고 대형 장비를 현장에 안전하고 적시에 배송할 수 있도록 보장합니다.
1) 보증 약속:핵심 부품(동력계, 토크 플랜지)에 대한 1년 보증, 평생 유지보수; 인간의 실수로 인한 손상을 제외하고 보증 기간 동안 무료 문제 해결 및 수리 서비스를 제공합니다.
2) 기술지원:연중무휴 이중 언어(영어 및 중국어) 서비스, 응답 시간 ≤ 4시간
3) 설치, 시운전 및 교육 서비스: 현장 기본 설치는 사용자가 담당합니다. Seelong은 두 명의 전문 기술자를 파견하여 현장 지침(장비 위치 지정 및 교정, 파이프라인/라인 연결 사양 포함)을 제공합니다. 장비 시운전은 당사에서 전적으로 처리합니다(전원 켜기 테스트, 매개변수 교정 및 시스템 연결 테스트 포함). 운영자가 대규모 장비를 능숙하게 사용할 수 있도록 3일간의 무료 전문 운영 교육(장비 작동, 매개변수 설정, 일일 유지 관리 및 문제 해결 포함)이 제공됩니다.
4) 원격 서비스: 컴퓨터를 통한 원격 디버깅, 시스템 업그레이드, 모듈형 솔루션 구성 안내를 지원하여 사용 중 기술적인 문제를 신속하게 해결하고 다운타임 손실을 최소화합니다.
8.FAQ
Q: 우리 협력을 위한 최소 주문 수량은 얼마입니까?
A: 재고 제품의 경우 1개 단위의 소규모 트레일 주문을 지원합니다.
Q:제품에 대해 더 자세히 알아보려면 어떻게 해야 합니까?
A: 이메일을 남겨주시면 전자샘플북을 보내드리겠습니다.
Q: 지불 기간은 무엇입니까?
A: 일반적으로 30% T/T 예금, 선적 전에 전액 지불하십시오.
Q: 내 주문의 리드타임은 언제입니까?
A: 동력계 생산 주기는 6-8주이고, 센서 생산 주기는 2-3주입니다. 다른 제품은 당사에 문의하십시오.
Q: 테스트 벤치의 전체 솔루션을 어떻게 얻습니까?
A: 이메일을 남겨주시면 기술 담당 직원이 자세한 계획에 대해 연락을 드릴 것입니다.
Q: 공장을 방문할 수 있나요?
A: 물론이죠. 언제든지 방문을 환영합니다.
