제품 상세 정보:
|
| 속도 범위: | 1000-3500rpm | 정격전압: | 380V±10% 50Hz |
|---|---|---|---|
| 정격 토크: | 1050Nm | 일정한 토크 범위: | 0~1000rpm |
| 정전력 범위: | 1000-3000rpm | 안전 기능: | 과부하 방지, 비상 정지 |
| 정격 출력: | 110kW | 작동 온도: | -10°C ~ 45°C |
| 냉각방식: | 공냉식 | ||
| 강조하다: | 1050 Nm 토크 다이너모터 시험판,자동차 축 역량계 시스템,가등 토크를 가진 전기 역량계 |
||

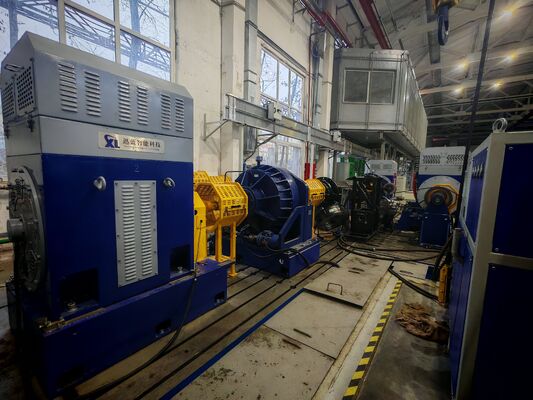

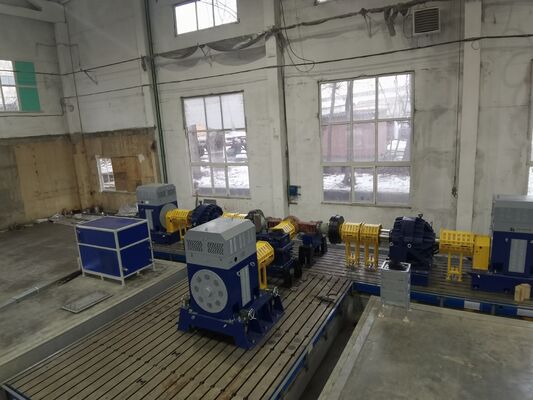

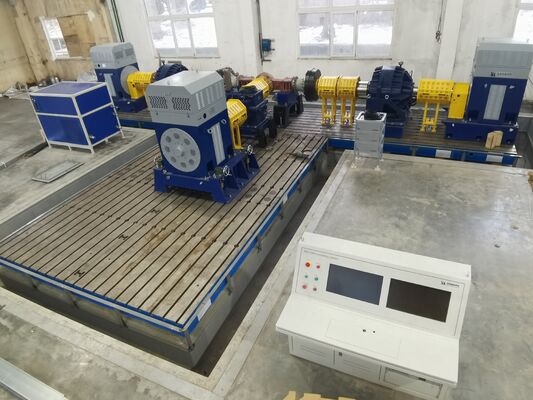

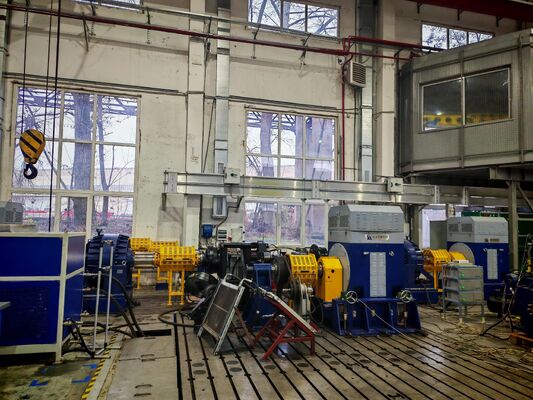

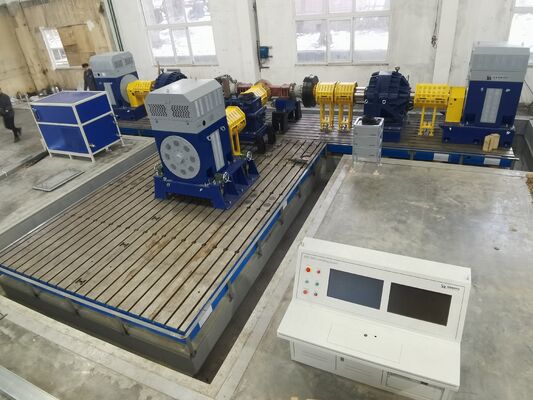

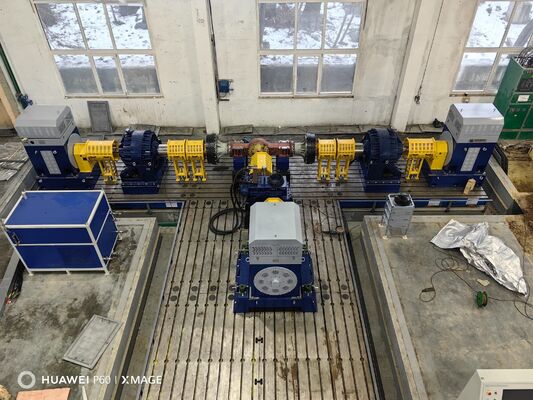

SSCD110-1000/3500 자동차 축 전기 다이내모미터 시험 벤치 시스템
ABB 인버터와 HBM 토크 플랜지를 장착 한 자동차 축 역량계 SSCD110-1000/3500는 110kW의 전력, 1050Nm의 토크 및 0.2%의 풀 스케일 정확도를 자랑합니다.중형 및 중중량 상업용 차량 및 대형 건설 기계의 축 테스트에 적합, 그것은 고급 R & D, 대량 생산 품질 검사, 그리고 제3자 테스트를 지원합니다. CMC, CE, ISO9001, ISO45001, ISO14001, 92% 에너지 피드백 효율,그리고 사용자 정의 가능한 전력 / 속도 범위그것은 중~고전력 테스트 장비에 대한 비용 효율적인 국경을 넘어선 솔루션을 나타냅니다.
1.SSCD110-1000/3500 자동차 축 전기 다이내모미터 시험 벤치 시스템 부품 설명
The SSCD110-1000/3500 Automotive Axle Electric Dynamometer Test Bench System is a high-performance comprehensive test platform specifically designed for testing 110kW-class medium-to-high power automotive axles and heavy-duty transmission systems이 시스템은 고전력 드라이브 다이노모터, 고강도 로드 다이노모터, 고정밀 토크 플랜지 및 지능형 측정 및 제어 시스템과 같은 핵심 모듈을 통합합니다.그것은 일상적인 성능 검증의 필요를 포괄적으로 다루고 있습니다., 중중중중량 용량 상업용 차량, 신에너지 중중량용 트럭의 축에 대한 복잡한 운영 조건에서 장기 내구성 테스트 및 신뢰성 평가,특수용 차량110kW급 축 연구 개발 업그레이드, 대량 생산 품질 검사 및 제3자 테스트를 위해 정확하고 효율적이며 안정적인 국경 간 솔루션을 제공합니다.
| 컴포넌트 이름 | 기본 사양 | 브랜드 |
| SSCD110-1000/3500 드라이브 다이내모미터 | 전력: 110kW; 등산토크: 1050 Nm (등산속도: 1000 rpm); 등산속도: 1000 rpm, 최대속도: 3500 rpm일정한 토크 / 일정한 속도 / 일정한 전력 / 복잡한 도로 상태 시뮬레이션 제어 지원반응시간: ≤8 ms 보호 등급: IP54 | 시롱 |
| SSCD110-1000/3500 로드 다이내모미터 | 전력: 110kW; 등산 토크: 1050 Nm (1000 rpm의 등산 속도); 등산 속도: 1000 rpm, 최대 속도: 3500 rpm; 토크 제어 정확도: 전체 스케일의 ≤ ±0.2%고효율 공기 냉각 열 분산 시스템 (온도 조절 피드백 조정), 온도 조절 정확도 ±2°C); 보호 등급: IP54 | 시롱 |
| 토크 플랜지 | 측정 범위: 0~2000Nm; 정확도: 전체 규모의 0.2%; 속도 해상도: 0.1 rpm; 동적 응답 시간: ≤1 ms; 신호 출력: 4-20mA 아날로그 / RS485 디지털. | HBM |
| 변주 주파수 인버터 시스템 | 입력 전압: 3단계 AC 380V ± 10%; 주파수: 50-60Hz; 벡터 제어 기술; 과전류, 과전압, 과열, 과부하 및 단전으로부터 5배 보호;에너지 피드백 최적화된 제어 지원보호등급: IP21 | ABB |
| XLP-1000 측정 및 제어 시스템 | 산업용 PC: IPC510; CPU: 인텔 코어 i7, RAM: 64GB, 하드 드라이브: 2TB SSD; 전용 측정 및 제어 소프트웨어; 다채널 동기 취득, 데이터 시각화,사용자 정의 보고서 생성, 원격 데이터 공유; MATLAB/Simulink 공동 시뮬레이션과 호환됩니다. | 시롱 |
| 데이터 수집 시스템 | 온도 / 진동 / 잡음 측정 단위 포함; 온도 범위 -20 ~ 300°C (정확도 ± 0.3°C); 진동 주파수 5Hz ~ 20kHz; 잡음 측정 범위 30-130dB (정확도 ± 1dB);다차원 데이터 상관 분석을 지원합니다.샘플링 주파수 1kHz | 시롱 |
| 조절 가능한 장착 받침대 | 중앙 높이 조정 범위: 300~650mm, 부하 용량: ≥1500kg, 장착 표면의 평면성 오류: ≤0.02mm/m, 빠르게 위치하는 잠금 구조 ( 잠금 정확도 ±0.01mm), 재료:Q235 탄소강 (강성 방지 코팅 처리). | 시롱 |
| 금속판 | 재료: HT300 (장력 강도 ≥300MPa); 이중층 충격 흡수 구조 + 강화 된 완압 설계; 평면성 오류 ≤0.02mm/m; 표면 마모 저항 처리 (강도 HB200-220);크기: 3000×2000×300mm | 시롱 |
| 결합 | 허용되는 속도는 5000 rpm 이상, 토크 용량은 2500 Nm 이상, 탄력적인 버퍼 구조, 고강도 합금 재료 (40CrNiMoA) 유지보수 없는 설계 (기능 수명 ≥ 10000 h) | 시롱 |
| 보호기 | 완전 폐쇄된 보호 구조; 높이 ≥ 2.0m; 시스템 연결 (시작-정지 + 비상 제동 + 음성 및 시각적 경보)내장된 고효율의 소음 흡수 및 소음 감축 물질 (소음 감축 ≥ 25dB)■ 충격 저항 관측 창문 (열화 유리 두께 12mm); 보호 등급 IP54 | 시롱 |
| 윤활유 스테이션 (대) | 오일 공급 압력: 0.3-1.2MPa; 지능형 흐름 조절 (조정 범위: 5-50L/min); 오일 온도 조절 범위: 30-60°C (온도 조절 정확도: ±1°C);필터레이션 장치 (필터레이션 정확도): 10μm), 오일 레벨 경고, 오일 온도 / 압력 이상 경보 및 자동 오일 보충 기능; 오일 탱크 용량: 200L | 시롱 |
2.SSCD110-1000/3500 자동차 축 전기 다이내모미터 시험 벤치 시스템 기술 매개 변수
| 파라미터 카테고리 | 기술 지표 |
| 코어 다이너모터 브랜드 | 시롱 |
| 드라이브 다이노미터의 명산력 | 110kW |
| 드라이브 다이노미터의 가속 톱크 | 1050 Nm (명속 1000 rpm) |
| 가속기를 지정 속도에 운전 | 1000회속 |
| 동력 역량 측정기의 최대 속도는 | 3500rpm |
| 일정한 토크 속도의 범위 | 0~1000회속 |
| 일정한 전력 속도 범위 | 1000~3000회속 |
| 드라이브 다이노미터 반응 시간 | ≤ 8ms |
| 로드 다이노미터의 명산력 | 110kW |
| 로드 다이노미터의 명산 토크 | 1050 Nm (명속 1000 rpm) |
| 로드 다이노미터의 토크 제어 정확성 | 전체 크기의 ≤±0.2% |
| 토크 플랜지 범위 | 0~2000Nm |
| 토크 플랜지 정확성 | 0전체 규모의 0.2% |
| 토크 플랜지 속도 해상도 | 0.1rpm |
| 토크 플랜지 동적 반응 시간 | ≤1ms |
| 장착 브래킷 중앙 높이 조정 범위 | 300~650mm |
| 장착 브래킷 부하 | ≥ 1500kg |
| 철근판 재료 | HT300 (당력 ≥ 300 MPa) |
| 변주 주파수 인버터 시스템 브랜드 | ABB |
| 전체 시스템 전력 요구 사항 | 180kW |
| 시스템 발자국 | ≤12m2 (길이 × 너비 × 높이: 4.5m × 2.6m × 2.8m) |
| 작동 환경 온도 | -10~45°C |
| 상대 습도 | 10%~85% (집화되지 않음) |
| 전원 공급 전압 | 3단계 전류 380V±10%, 50/60Hz |
| 전체 시스템 무게 | ≤ 4000kg |
3.SSCD110-1000/3500 자동차 축 전기 다이내모미터 테스트 벤치 시스템 핵심 장점
4. SSCD110-1000/3500 자동차 축 전기 다이너모미터 시험 벤치 시스템 적용 영역
5.SSCD110-1000/3500 자동차 축 전기 다이너모미터 시험 벤치 시스템 참조 표준
| 모델 | 가등식 전력 (kW) | 가속 모터 (Nm) | 가속도 (rpm) | 최대 속도 (rpm) | 일정한 전력 범위 (rpm) | 일정한 토크 범위 (rpm) |
토크 측정 정확성 (%FS) |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4500 | 1000-4000 | 0-1000 | 00.05/0.1/0.2 |
| SSCD22-1000/4500 | 22 | 210 | 1000 | 4500 | 1000-4000 | 0-1000 | 00.05/0.1/0.2 |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4500 | 1000-4000 | 0-1000 | 00.05/0.1/0.2 |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 1000-3800 | 0-1000 | 00.05/0.1/0.2 |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 1000-3800 | 0-1000 | 00.05/0.1/0.2 |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 1000-3800 | 0-1000 | 00.05/0.1/0.2 |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 1000-3000 | 0-1000 | 00.05/0.1/0.2 |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 1000-3000 | 0-1000 | 00.05/0.1/0.2 |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 1000-3000 | 0-1000 | 00.05/0.1/0.2 |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 1000-2600 | 0-1000 | 00.05/0.1/0.2 |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 1000-2600 | 0-1000 | 00.05/0.1/0.2 |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 1000-2600 | 0-1000 | 00.05/0.1/0.2 |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 1500-5000 | 0-1500 | 00.05/0.1/0.2 |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 1500-5000 | 0-1500 | 00.05/0.1/0.2 |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 1500-5000 | 0-1500 | 00.05/0.1/0.2 |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 1500-5000 | 0-1500 | 00.05/0.1/0.2 |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 1500-4500 | 0-1500 | 00.05/0.1/0.2 |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 1500-4500 | 0-1500 | 00.05/0.1/0.2 |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 1500-4000 | 0-1500 | 00.05/0.1/0.2 |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 1500-4000 | 0-1500 | 00.05/0.1/0.2 |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 1500~3800 | 0-1500 | 00.05/0.1/0.2 |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 1500~3800 | 0-1500 | 00.05/0.1/0.2 |
| SSCD350-1500/3800 | 350 | 2228 | 1500 | 3800 | 1500~3800 | 0-1500 | 00.05/0.1/0.2 |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 1500~3800 | 0-1500 | 00.05/0.1/0.2 |
| SSCD450-1500/3800 | 450 | 2865 | 1500 | 3800 | 1500~3800 | 0-1500 | 00.05/0.1/0.2 |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 1500~3800 | 0-1500 | 00.05/0.1/0.2 |
| SSCD560-1500/3800 | 560 | 3565 | 1800 | 3800 | 1500~3800 | 0-1500 | 00.05/0.1/0.2 |
1) 표준 모델: 90일 이내에 선박 (배치 전에 사전 테스트를 포함하여 도착시 신속한 설치를 보장합니다.)
2) 맞춤형 모델: 90-120일 이내에 배달, 유럽, 미국, 동남아시아 등 세계 주요 지역으로 국제 물류와 유통을 포함,그리고 중동 (해상 / 육상 운송 옵션안전 포장 및 습도 방지 및 경종 방지 처리 포함)
3) 지원 서비스: 우리는 CE 및 ISO 인증 문서와 원산지 인증서를 제공합니다.그리고 전문 물류 전문가는 전체 프로세스를 추적하여 세관 정류에 도움을 주고 대규모 장비의 안전하고 신속한 배송을 보장합니다..
1) 보증 약속:핵심 부품 (다이나모미터, 토크 플랜지) 에 대한 1 년 보증, 평생 유지 보수; 보증 기간 동안 무료 문제 해결 및 수리 서비스, 인적 실수로 인한 손상을 제외합니다.
2) 기술 지원:24/7 이중 언어 서비스 (영어와 중국어), 응답 시간 ≤ 4시간
3) 설치, 운용 및 교육 서비스: 사용자는 현장 기본 설치에 책임이 있습니다. Seelong은 현장 안내를 위해 두 명의 전문 기술자를 파견합니다.및 파이프 라인 연결 사양)· 장비의 시동은 전적으로 우리에 의해 처리됩니다 (전력 켜기 테스트, 매개 변수 캘리브레이션 및 시스템 연결 테스트를 포함하여);3일간의 무료 전문 운영 교육이 제공됩니다 (장비 운영을 포함합니다., 매개 변수 설정, 일상 유지 보수 및 문제 해결) 를 통해 운영자가 대규모 장비를 능숙하게 사용하는 것을 보장합니다.
4) 원격 서비스: 컴퓨터를 통해 원격 디버깅, 시스템 업그레이드 및 모듈형 솔루션 구성 가이드를 지원하여 사용 중 기술적 문제를 신속하게 해결하고 다운타임 손실을 최소화합니다.
8.FAQ
Q: 우리의 협력을 위한 최소 주문량은 무엇입니까?
A: 우리는 주식 제품에 대한 1pcs의 작은 트레일 주문을 지원합니다.
Q: 제품에 대해 어떻게 더 많은 정보를 얻을 수 있습니까?
답: 이메일로 문의하면 전자 샘플 북을 보내드립니다.
질문: 지불 기간은 얼마인가요?
A: 일반적으로 30% T/T 보증금, 배송 전에 전체 지불.
Q: 내 주문의 납품 시간은 얼마입니까?
A: 다이너모미터 생산 주기는 6-8 주이며 센서 생산 주기는 2-3 주이며 다른 제품은 저희에게 문의하십시오.
Q: 어떻게 테스트 벤치의 전체 솔루션을 얻을 수 있습니까?
답: 이메일로 문의하면 기술 직원이 상세한 계획에 대해 연락합니다.
Q: 저는 여러분의 공장을 방문할 수 있나요?
A: 물론, 방문 할 수 있습니다.
