제품 상세 정보:
|
| 인증: | CE, ISO 9001, ISO 45001, ISO 14001 | 일정한 토크 범위: | 0-4000rpm |
|---|---|---|---|
| 정전력 범위: | 4000-15000rpm | 보증: | 1년 |
| 최대 작업 속도: | 15000rpm | 정격 토크: | 315Nm |
| 정격 출력: | 132kW | 측정 범위: | 0-500Nm |
| 무게: | 1200kg | 정격전압: | 380V |
| 유형: | 전기 동력계 | ||
| 강조하다: | 132kW AC 동적 계측기 시험 시스템,새로운 에너지 모터 다이너모터 벤치,15000 RPM 모터 시험 시스템 |
||
SSCH132-4000-15000 132kW 신 에너지 모터 테스트 다이내모미터 벤치 시스템
1. 132kW 신 에너지 모터 테스트 다이내모터 벤치 시스템 구성 요소 설명
| 컴포넌트 이름 | 기본 사양 | 브랜드 |

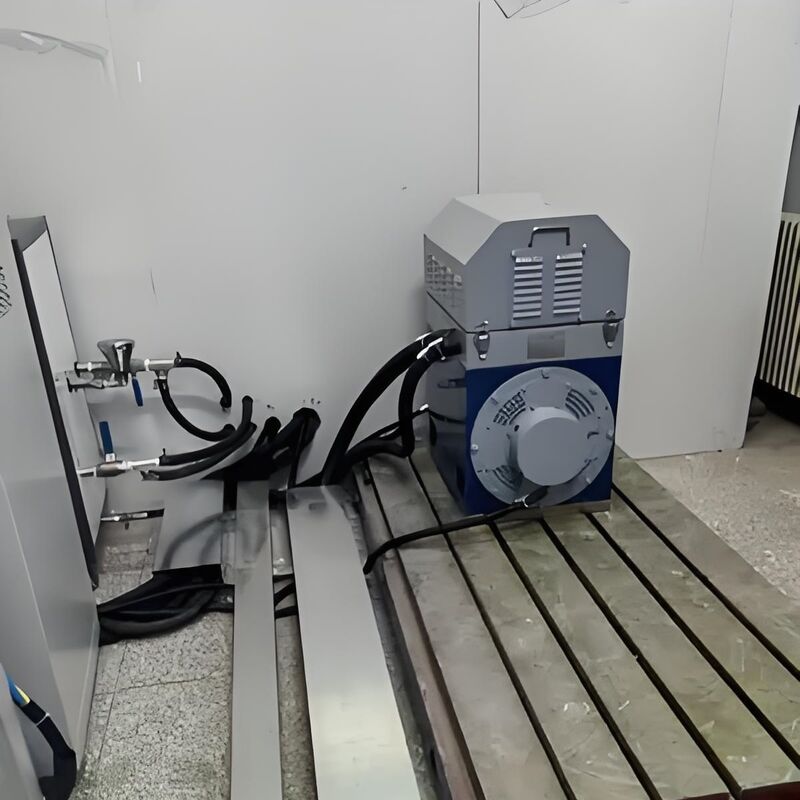

| 전기 다이너모터 | 전력: 132kW; 명산 속도: 4000 rpm; 명산 토크: 315 Nm; 최대 속도: 15000 rpm; 물 냉각 (흐름 속도 ≥ 20 L/min) | 시롱 |
| 토크 플랜지 | 측정 범위: 0~500Nm 신호 출력: 4~20mA 0.2% FS 반복성 오류: ≤0.2% FS | HBM |

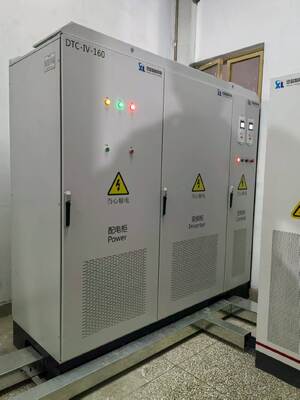

| 변주 주파수 인버터 시스템 | 입력 전압: 3단계 AC 380V±10%; 주파수: 50-60Hz; 과전류 보호 값: 등급 전류의 1.5배. | ABB |
| XLM-1000 측정 및 제어 시스템 | 통신 인터페이스: EtherCAT (≤1ms) / RS485 | 시롱 |
| 데이터 수집 시스템 | 진동수집 단위, 온도수집 단위, 아날로그 입력수집 단위, 디지털 입력수집 단위를 포함한다. | 시롱 |
| 전력 분석기 | 전압 0-1000V; 전류 0-500A; 하모닉 0-50; 데이터 업데이트 속도 10ms | 시롱 |
| 배터리 시뮬레이터 | 출력 전압 200-800V; 출력 전류 0-400A | 시롱 |
| 결합 | 디아프라그마 결합, 명소 토크 500 Nm, 허용 속도 18000 rpm | 시롱 |
| 보호기 | 재료: Q235 강철판, 3mm 두께, 안전 잠금 장치 (발동 반응 시간 ≤0.1초) | 시롱 |
| 금속판 | 소재: HT300 (당력 ≥300MPa) 평면판 크기: 2000mm × 1500mm × 200mm (길이 × 너비 × 두께) | 시롱 |
| 모터 브래킷 | 브래킷 조정 범위 (모터 중심 높이) 는 200mm-500mm이며, 지름 100-300mm의 모터에 적합합니다. | 시롱 |
2. 132kW 신 에너지 모터 테스트 다이내모미터 벤치 시스템 기술 매개 변수
| 파라미터 카테고리 | 기술 지표 |
| 모터 제조업체 | 시롱 |
| 정량력 | 132kW |
| 가속 모터크 | 315Nm |
| 가속도 | 4000회속 |
| 최대 속도 | 15000rpm |
| 일정한 토크 속도의 범위 | 0~4000회속 |
| 일정한 전력 속도 범위 | 4000~15000회속 |
| 토크 센서 모델 | T40B |
| 토크 센서 제조업체 | HBM |
| 토크 센서 범위 (Nm) | 0~500Nm |
| 정확도 수준 | 00.2%FS |
3. 132kW 신 에너지 모터 테스트 다이내모미터 벤치 시스템 장점
동시에 진동, 온도, 전압/전류/하모닉과 같은 주요 매개 변수를 캡처하고 작동 상태를 빠짐없이 기록합니다.
Q235 강철판 보호 덮개 + HT300 고강도 평면판, 0.1s 빠른 반응 안전 융합과 결합하여 테스트 위험을 제거합니다.
자동화 작업은 수동 개입을 줄이고, 단일 모터 테스트 사이클은 ≤25분이며, R&D 및 품질 검사 효율성을 크게 향상시킵니다.
4. 132kW 신 에너지 모터 테스트 다이내모미터 벤치 시스템 응용
1)새로운e긴장감v오토바이: BYD Qin PLUS EV 및 XPeng G3i와 같은 모델과 호환되며 전력 출력, 에너지 효율 곡선, 동적 반응,내구성, R&D 검증과 대량 생산 품질 검사를 포함합니다.
2)효율성 및 신뢰성 테스트펌프, 팬, 압축기 등을 위한 132kW 모터
3)에너지 저장 시스템: 인버터 관련 모터의 온도, 진동 및 장기 안정성을 모니터링합니다.
4)연구개발 품질 관리: GB/T 18488-2015과 같은 표준을 준수하며 새로운 제품 검증 및 대량 생산 품질 통제를 지원합니다.
5)과학r연구 및t각각: 대학과 연구 기관을 위한 운동 성능 테스트 플랫폼, 교육 및 프로젝트 연구를 지원합니다.
5132kW 신 에너지 모터 테스트 다이내모터 벤치 시스템 참조 표준
벤치 설계 및 테스트 프로세스는 테스트 데이터의 적합성, 권한 및 추적성을 보장하기 위해 다음과 같은 산업 표준을 엄격히 준수합니다.
1) GB/T 18488.1-2015 전기 차량의 모터 드라이브 시스템 - 1부: 기술적 요구 사항
2) GB/T 18488.2-2015 전기차용 모터 드라이브 시스템
3) GB/T 1032-2012 3단계 인덕션 모터의 시험 절차
4) GB/T 28046.3-2011 도로용 차량
6모터 테스트 다이내모미터 벤치 시스템 모델 목록
| 모델 | 가등식 전력 (kW) | 가속 모터 (Nm) | 가속도 (rpm) | 최대 속도 (rpm) | 일정한 전력 범위 (rpm) | 일정한 토크 범위 (rpm) |
토크 측정 정확성 (%FS) |
| SSCH30-4500/18000 | 30 | 64 | 4500 | 18000 | 4500~15000 | 0-4500 | 00.05/0.1/0.2 |
| SSCH37-4500/18000 | 37 | 79 | 4500 | 18000 | 4500~15000 | 0-4500 | 00.05/0.1/0.2 |
| SSCH45-4500/18000 | 45 | 95 | 4500 | 18000 | 4500~15000 | 0-4500 | 00.05/0.1/0.2 |
| SSCH55-4000/15000 | 55 | 132 | 4000 | 15000 | 4500~15000 | 0-4000 | 00.05/0.1/0.2 |
| SSCH60-4000/15000 | 60 | 143 | 4000 | 15000 | 4000~15000 | 0-4000 | 00.05/0.1/0.2 |
| SSCH90-4000/15000 | 90 | 215 | 4000 | 15000 | 4000~15000 | 0-4000 | 00.05/0.1/0.2 |
| SSCH110-4000/15000 | 110 | 263 | 4000 | 15000 | 4000~15000 | 0-4000 | 00.05/0.1/0.2 |
| SSCH132-4000/15000 | 132 | 315 | 4000 | 15000 | 4000~15000 | 0-4000 | 00.05/0.1/0.2 |
| SSCH160-4000/15000 | 160 | 382 | 4000 | 15000 | 4000~15000 | 0-4000 | 00.05/0.1/0.2 |
| SSCH200-4000/12000 | 200 | 477 | 4000 | 12000 | 4000-12000 | 0-4000 | 00.05/0.1/0.2 |
| SSCH250-4000/12000 | 250 | 597 | 4000 | 12000 | 4000-12000 | 0-4000 | 00.05/0.1/0.2 |
| SSCH300-4000/10000 | 300 | 716 | 4000 | 10000 | 4000~10000 | 0-4000 | 00.05/0.1/0.2 |
| SSCH350-4000/10000 | 350 | 836 | 4000 | 10000 | 4000~10000 | 0-4000 | 00.05/0.1/0.2 |
| SSCH400-4000/10000 | 400 | 955 | 4000 | 10000 | 4000~10000 | 0-4000 | 00.05/0.1/0.2 |
맞춤형 서비스를 지원합니다.: 속도 범위, 토크 범위, 테스트 소프트웨어 기능 및 특수 환경 적응 솔루션은 요구 사항에 따라 사용자 정의 될 수 있습니다.
7배달 및 판매 후 지원
1) 표준 모델s: 90일 이내에 선박 (배치 전에 사전 테스트를 포함하여 도착시 신속한 설치를 보장합니다.)
2) 맞춤형 모델: 90-120일 이내에 배달, 유럽, 미국, 동남아시아 등 세계 주요 지역으로 국제 물류와 유통을 포함,그리고 중동 (해상 / 육상 운송 옵션안전 포장 및 습도 방지 및 경종 방지 처리 포함)
3) 지원 서비스: 우리는 CE 및 ISO 인증 문서와 원산지 인증서를 제공합니다.그리고 전문 물류 전문가는 전체 프로세스를 추적하여 세관 정류에 도움을 주고 대규모 장비의 안전하고 신속한 배송을 보장합니다..
1) 보증c배제: 핵심 부품 (다이나모미터, 토크 플랜지) 에 대한 1년 보증, 평생 유지보수, 보증 기간 동안 무료 문제 해결 및 수리 서비스, 인적 실수로 인한 손상을 제외합니다.
2) 기술 지원: 24/7 이중 언어 (영어와 중국어) 서비스, 응답 시간 ≤ 4시간
3) 설치, 시공 및 교육 서비스: 사용자는 현장 기본 설치에 책임이 있습니다. Seelong은 현장 안내를 위해 두 명의 전문 기술자를 파견합니다.및 파이프 라인 연결 사양)· 장비의 시동은 전적으로 우리에 의해 처리됩니다 (전력 켜기 테스트, 매개 변수 캘리브레이션 및 시스템 연결 테스트를 포함하여);3일간의 무료 전문 운영 교육이 제공됩니다 (장비 운영을 포함합니다., 매개 변수 설정, 일상 유지 보수 및 문제 해결) 를 통해 운영자가 대규모 장비를 능숙하게 사용하는 것을 보장합니다.
4) 원격 서비스: 컴퓨터를 통해 원격 디버깅, 시스템 업그레이드 및 모듈형 솔루션 구성 가이드를 지원하여 사용 중 기술적 문제를 신속하게 해결하고 다운타임 손실을 최소화합니다.
8자주 묻는 질문
Q: 우리의 협력을 위한 최소 주문량은 무엇입니까?
A: 우리는 주식 제품에 대한 1pcs의 작은 트레일 주문을 지원합니다.
Q: 제품에 대해 어떻게 더 많은 정보를 얻을 수 있습니까?
답: 이메일로 문의하면 전자 샘플 북을 보내드립니다.
질문: 지불 기간은 얼마인가요?
A: 일반적으로 40% T/T 보증금, 배송 전에 완전히 지불합니다.
Q: 내 주문의 납품 시간은 얼마입니까?
A: 다이너모미터 생산 주기는 6-8 주이며 센서 생산 주기는 2-3 주이며 다른 제품은 저희에게 문의하십시오.
Q: 어떻게 테스트 벤치의 전체 솔루션을 얻을 수 있습니까?
답: 이메일로 문의하면 기술 직원이 상세한 계획에 대해 연락합니다.
Q: 저는 여러분의 공장을 방문할 수 있나요?
A: 물론, 항상 방문 을 환영 합니다.
9우리의 인증서
