제품 상세 정보:
|
| 인증: | CMC, CE, ISO 9001, ISO 45001, ISO 14001 | 일정한 토크 범위: | 0-4500rpm |
|---|---|---|---|
| 정전력 범위: | 4500-15000rpm | 보증: | 1년 |
| 최대 작업 속도: | 18000rpm | 정격 토크: | 79Nm |
| 정격 출력: | 37KW | 측정 범위: | 0-200Nm |
| 무게: | 700kg | 정격전압: | 380V |
| 유형: | 전기 동력계 | ||
| 강조하다: | 37kW AC 다이너모터 시험 시스템,새로운 에너지 모터 다이너모터 벤치,18000 RPM 모터 테스트 시스템 |
||
SSCH37-4500-18000 37kW 신 에너지 모터 테스트 다이내모미터 벤치 시스템

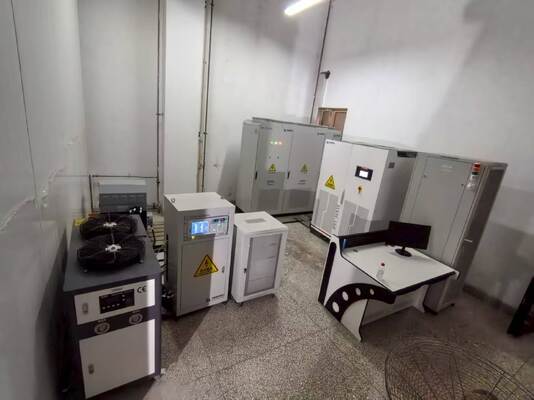

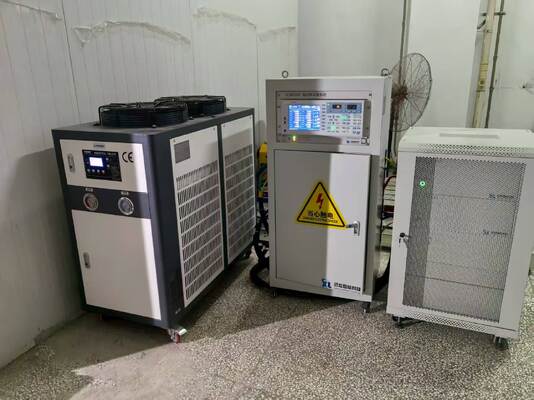

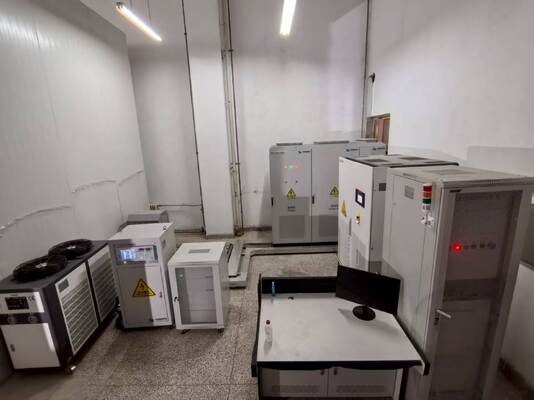

1. SSCH37-4500-18000 37kW 신 에너지 모터 테스트 다이내모미터 벤치 시스템 구성 사양
| 컴포넌트 이름 | 기본 사양 | 브랜드 |

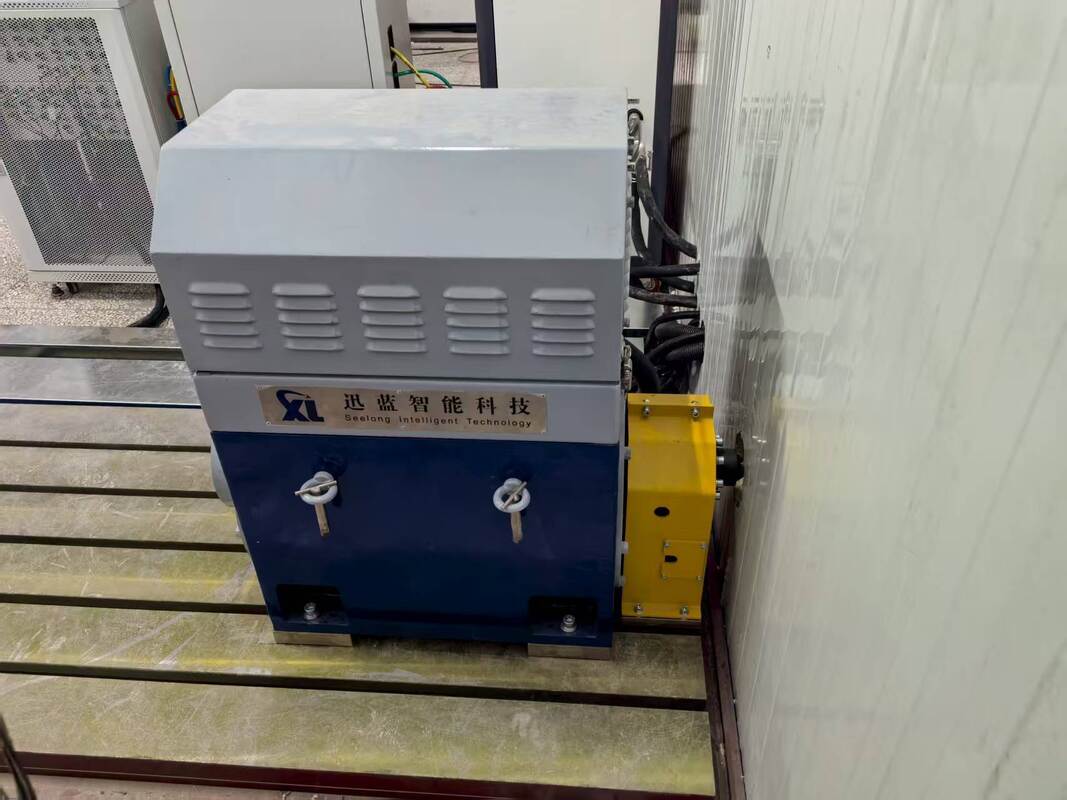

| 전기 다이너모터 | 가등급 전력: 37kW; 가등급 속력: 4500 rpm; 가등급 토크: 79 Nm; 최대 속력: 18000 rpm; 물 냉각 (흐름 속도 ≥ 15 L/min, 중소 및 중소 전력 열 소모 필요에 적합) | 시롱 |
| 토크 플랜지 | 측정 범위: 0~200Nm, 신호 출력: 4~20mA, 정확도: 0.2% FS, 반복성 오류: ≤0.2% FS | HBM |

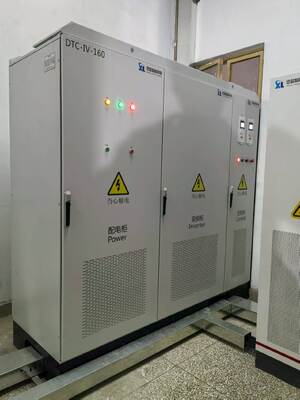

| 변주 주파수 인버터 시스템 | 입력 전압: 3단계 AC 380V±10%; 주파수: 50-60Hz; 과류 보호 값: 평준 전류의 1.5배 (평준 전력 37kW에 적합) | ABB |
| XLM-1000 측정 및 제어 시스템 | 통신 인터페이스에는 EtherCAT (≤1ms) / RS485가 포함되어 있으며, 중소 및 중저출력 모터의 정확한 측정 및 제어 기능을 지원합니다. | 시롱 |
| 데이터 수집 시스템 | 통합 진동 획득 장치, 온도 획득 장치, 아날로그 입력 획득 장치 및 디지털 입력 획득 장치소형 및 중력 모터의 매개 변수 범위에 적응 할 수 있습니다.. | 시롱 |
| 전력 분석기 | 전압 0-800V; 전류 0-200A; 하모닉 0-50; 데이터 업데이트 속도 10ms, 37kW 수준의 전기 매개 변수 측정 요구 사항에 부합합니다. | 시롱 |
| 배터리 시뮬레이터 | 출력 전압 200-600V, 출력 전류 0-150A, 중소량 엔진의 전원 공급 시나리오에 적합합니다. | 시롱 |
| 결합 | 디아프라그마 구조; 명목 토크 250 Nm; 허용 속도는 20,000 rpm (속도 요구 사항에 따라 조정할 수 있습니다. 최대 18,000 rpm), 토크는 37kW 등급 전력으로 일치합니다. | 시롱 |
| 보호기 | Q235 강철판 재료 (3mm 두께); 안전 잠금 장치 (반응 ≤0.1s), 균형 보호 및 조작 용이성. | 시롱 |

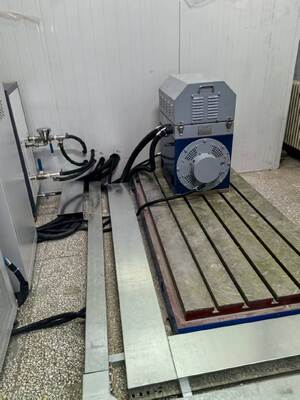

| 금속판 | HT300 재료 (당력 ≥300MPa) 로 만들어져 있으며, 평면판 크기는 1800mm × 1200mm × 180mm (길이 × 너비 × 두께) 이며, 중형 및 중형 전력 장비의 설치 요구에 적합합니다. | 시롱 |
| 모터 브래킷 | 200-400mm 모터 센터 높이 조정; 37kW 모터의 크기 범위를 다루는 80-200mm 지름의 모터와 호환됩니다. | 시롱 |
2. SSCH37-4500-18000 37kW 전기 다이내모터 기술 매개 변수
| 파라미터 카테고리 | 기술 지표 |
| 모터 제조업체 | 시롱 |
| 정량력 | 37kW |
| 가속 모터크 | 79Nm |
| 가속도 | 4500rpm |
| 최대 속도 | 18000rpm |
| 일정한 토크 속도의 범위 | 0-4500rpm |
| 일정한 전력 속도 범위 | 4500~15000회속 |
| 토크 센서 모델 | T40B (HBM) |
| 토크 센서 범위 | 0~200Nm |
| 정확도 수준 | 00.2%FS |
3. SSCH37-4500-18000 37kW 신 에너지 모터 테스트 다이내모미터 벤치 시스템 장점
1) 고정밀 검사:핵심 구성 요소는 0.2% FS 정확도를 달성하고, 속도 조절은 ±1rpm이며 데이터 반복성은 우수하며, 작은 새로운 에너지 모터에 대한 연구 개발 수준의 정밀 테스트 요구 사항을 충족합니다.
2) 광범위한 호환성:0~18000rpm 속도 + 0~200Nm 토크 커버리지, 4500~15000rpm 넓은 일정한 전력 범위, 37kW 클래스 마이크로 뉴 에너지 차량의 고속 운영 테스트 요구에 완벽하게 적합합니다.소형 산업용 장비, 그리고 휴대용 에너지 저장 시스템 모터
3) 빠른 동적 반응:주파수 변환기 시스템은 5ms 응답 시간을 가지고 있으며 가벼운 장비의 실제 작동 조건을 정확하게 시뮬레이션합니다. 시작, 가속 및 갑작스러운 부하 변화와 같은 것입니다.그리고 특히 고속 운영 시나리오에서 동적 성능 테스트에 적합합니다..
4) 포괄적 인 데이터 수집:동시에 진동, 온도, 전압 / 전류 / 하모닉과 같은 주요 매개 변수를 캡처,그리고 고속 운용 중 소형 및 중형 전력 모터의 모든 핵심 성능 데이터를 빼놓지 않고 기록합니다..
5) 높은 안전 보장:Q235 강철판 보호 덮개 + HT300 고강도 판, 0.1s 빠른 반응 안전 융합, 18000rpm의 고속 운영 시나리오를 위한 강화된 보호 설계,가벼운 장비의 시험 위험을 제거하는 것, 또한 조작의 편의성을 보장합니다.
6) 매우 효율적인 테스트 과정:자동화 작동은 한 개의 작은 모터에 대한 ≤20 분의 시험 주기로 수동 개입을 줄여 연구 개발 및 소량 품질 검사 효율성을 크게 향상시킵니다.그리고 고속 모터의 빠른 반복 테스트 필요에 적응.
4. SSCH37-4500-18000 37kW 신 에너지 모터 테스트 다이내모미터 벤치 시스템 전형적인 응용 프로그램
1) 소형n에우e긴장감v에킬d리브m오토르:37kW급의 소형 전기차 모터와 맞먹습니다. Wuling Hongguang MINIEV와 Changan Lumin과 같은고속 출력 전력까지 모든 차원에서의 포괄적인 테스트를 완료합니다., 고속 에너지 효율 곡선, 동적 반응 및 내구성, 연구 개발 검증 및 대량 생산 품질 검사를 포함합니다.
2) 소형 산업용 장비용 모터:부하 효율과 지속적인 고속 작동 신뢰성 테스트는 작은 고속 물 펌프, 고속 팬,그리고 정밀 컨베이어 벨트 모터, 가벼운 산업의 에너지 절감 보수 및 고속 업그레이드에 기여합니다.
3) 휴대용 에너지 저장 시스템 모터:온도 변화, 진동 진폭, and range stability of the high-speed motor (the motor that powers the portable energy storage power supply) to ensure the safety performance of outdoor energy storage devices under high-speed operation.
4) 연구 개발 및 품질 검사:GB/T 18488-2015 및 GB/T 1032-2012와 같은 표준을 준수하며 37kW의 새로운 고속 모터의 성능 검증 및 소량 대량 생산 품질 검사를 지원합니다.고속 운용 조건에서 준수 요구 사항을 충족.
5) 연구와 교육:대학과 연구 기관을 위한 작은 고속 모터 성능 테스트 플랫폼을 제공하며 37kW급 고속 모터 연구 프로젝트와 교육 시범을 위해 적합합니다.조작이 쉬워요.
5. 37kW 신 에너지 모터 테스트 다이내모미터 벤치 시스템 참조 표준
6모터 테스트 다이내모미터 벤치 시스템 모델 목록
| 모델 | 가등식 전력 (kW) | 가속 모터 (Nm) | 가속도 (rpm) | 최대 속도 (rpm) | 일정한 전력 범위 (rpm) | 일정한 토크 범위 (rpm) |
토크 측정 정확성 (%FS) |
| SSCH30-4500/18000 | 30 | 64 | 4500 | 18000 | 4500~15000 | 0-4500 | 00.05/0.1/0.2 |
| SSCH37-4500/18000 | 37 | 79 | 4500 | 18000 | 4500~15000 | 0-4500 | 00.05/0.1/0.2 |
| SSCH45-4500/18000 | 45 | 95 | 4500 | 18000 | 4500~15000 | 0-4500 | 00.05/0.1/0.2 |
| SSCH55-4000/15000 | 55 | 132 | 4000 | 15000 | 4500~15000 | 0-4000 | 00.05/0.1/0.2 |
| SSCH60-4000/15000 | 60 | 143 | 4000 | 15000 | 4000~15000 | 0-4000 | 00.05/0.1/0.2 |
| SSCH90-4000/15000 | 90 | 215 | 4000 | 15000 | 4000~15000 | 0-4000 | 00.05/0.1/0.2 |
| SSCH110-4000/15000 | 110 | 263 | 4000 | 15000 | 4000~15000 | 0-4000 | 00.05/0.1/0.2 |
| SSCH132-4000/15000 | 132 | 315 | 4000 | 15000 | 4000~15000 | 0-4000 | 00.05/0.1/0.2 |
| SSCH160-4000/15000 | 160 | 382 | 4000 | 15000 | 4000~15000 | 0-4000 | 00.05/0.1/0.2 |
| SSCH200-4000/12000 | 200 | 477 | 4000 | 12000 | 4000-12000 | 0-4000 | 00.05/0.1/0.2 |
| SSCH250-4000/12000 | 250 | 597 | 4000 | 12000 | 4000-12000 | 0-4000 | 00.05/0.1/0.2 |
| SSCH300-4000/10000 | 300 | 716 | 4000 | 10000 | 4000~10000 | 0-4000 | 00.05/0.1/0.2 |
| SSCH350-4000/10000 | 350 | 836 | 4000 | 10000 | 4000~10000 | 0-4000 | 00.05/0.1/0.2 |
| SSCH400-4000/10000 | 400 | 955 | 4000 | 10000 | 4000~10000 | 0-4000 | 00.05/0.1/0.2 |
맞춤형 서비스를 지원합니다.: 속도 범위, 토크 범위, 테스트 소프트웨어 기능 및 특수 환경 적응 솔루션은 요구 사항에 따라 사용자 정의 될 수 있습니다.
7배달 및 판매 후 지원
1) 표준 모델s: 90일 이내에 선박 (배치 전에 사전 테스트를 포함하여 도착시 신속한 설치를 보장합니다.)
2) 맞춤형 모델: 90-120일 이내에 배달, 유럽, 미국, 동남아시아 등 세계 주요 지역으로 국제 물류와 유통을 포함,그리고 중동 (해상 / 육상 운송 옵션안전 포장 및 습도 방지 및 경종 방지 처리 포함)
3) 지원 서비스: 우리는 CE 및 ISO 인증 문서와 원산지 인증서를 제공합니다.그리고 전문 물류 전문가는 전체 프로세스를 추적하여 세관 정류에 도움을 주고 대규모 장비의 안전하고 신속한 배송을 보장합니다..
1) 보증c배제: 핵심 부품 (다이나모미터, 토크 플랜지) 에 대한 1년 보증, 평생 유지보수, 보증 기간 동안 무료 문제 해결 및 수리 서비스, 인적 실수로 인한 손상을 제외합니다.
2) 기술 지원: 24/7 이중 언어 (영어와 중국어) 서비스, 응답 시간 ≤ 4시간
3) 설치, 시공 및 교육 서비스: 사용자는 현장 기본 설치에 책임이 있습니다. Seelong은 현장 안내를 위해 두 명의 전문 기술자를 파견합니다.및 파이프 라인 연결 사양)· 장비의 시동은 전적으로 우리에 의해 처리됩니다 (전력 켜기 테스트, 매개 변수 캘리브레이션 및 시스템 연결 테스트를 포함하여);3일간의 무료 전문 운영 교육이 제공됩니다 (장비 운영을 포함합니다., 매개 변수 설정, 일상 유지 보수 및 문제 해결) 를 통해 운영자가 대규모 장비를 능숙하게 사용하는 것을 보장합니다.
4) 원격 서비스: 컴퓨터를 통해 원격 디버깅, 시스템 업그레이드 및 모듈형 솔루션 구성 가이드를 지원하여 사용 중 기술적 문제를 신속하게 해결하고 다운타임 손실을 최소화합니다.
8자주 묻는 질문
Q: 우리의 협력을 위한 최소 주문량은 무엇입니까?
A: 우리는 주식 제품에 대한 1pcs의 작은 트레일 주문을 지원합니다.
Q: 제품에 대해 어떻게 더 많은 정보를 얻을 수 있습니까?
답: 이메일로 문의하면 전자 샘플 북을 보내드립니다.
질문: 지불 기간은 얼마인가요?
A: 일반적으로 40% T/T 보증금, 배송 전에 완전히 지불합니다.
Q: 내 주문의 납품 시간은 얼마입니까?
A: 다이너모미터 생산 주기는 6-8 주이며 센서 생산 주기는 2-3 주이며 다른 제품은 저희에게 문의하십시오.
Q: 어떻게 테스트 벤치의 전체 솔루션을 얻을 수 있습니까?
답: 이메일로 문의하면 기술 직원이 상세한 계획에 대해 연락합니다.
Q: 저는 여러분의 공장을 방문할 수 있나요?
A: 물론, 항상 방문 을 환영 합니다.
