제품 상세 정보:
|
| 인증: | CMC, CE, ISO 9001, ISO 45001, ISO 14001 | 일정한 토크 범위: | 0-4000rpm |
|---|---|---|---|
| 정전력 범위: | 4000-15000rpm | 보증: | 1년 |
| 최대 작업 속도: | 15000rpm | 정격 토크: | 132Nm |
| 정격 출력: | 55KW | 측정 범위: | 0-200Nm |
| 무게: | 800kg | 정격전압: | 380V |
| 유형: | 전기 동력계 | ||
| 강조하다: | 55kW AC 다이너모터 시험 시스템,새로운 에너지 모터 다이너모터 벤치,15000 RPM의 모터 시험 역량계 |
||

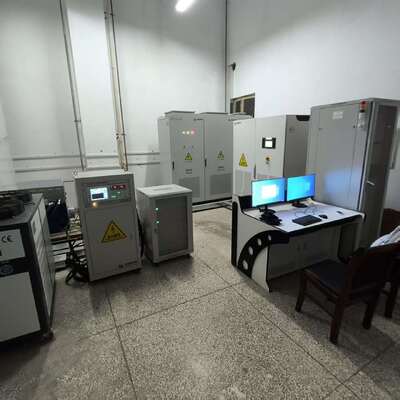

SSCH55-4000-15000 55kW 신에너지 모터 테스트 동력계 벤치 시스템
1. SSCH55-4000-15000 55kW 신에너지 모터 테스트 동력계 벤치 시스템 구성 요소 설명
| 구성요소 이름 | 핵심사양 | 상표 |

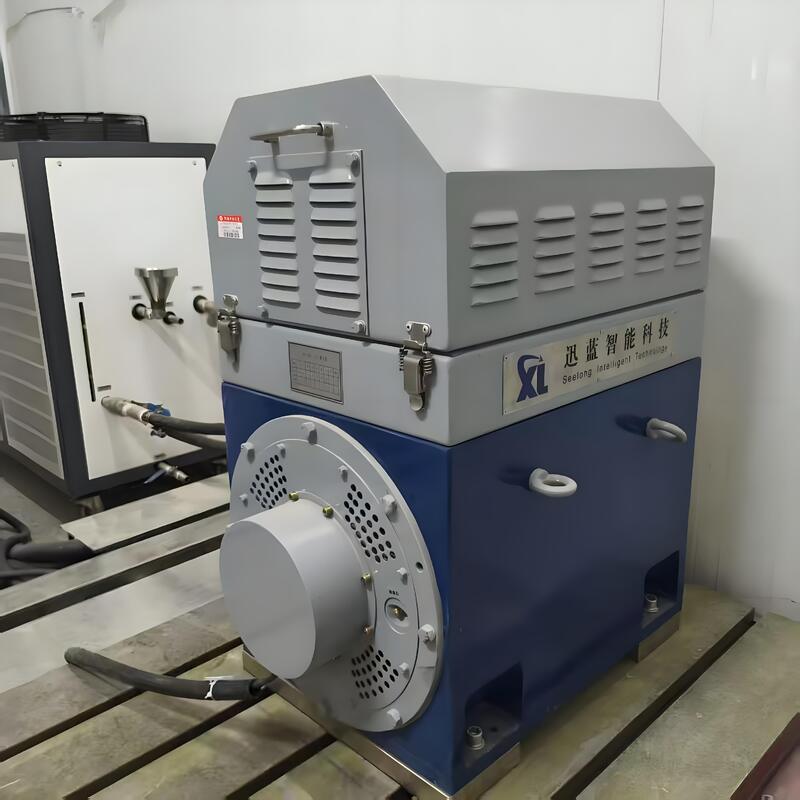

| 전기동력계 | 전력: 55kW; 정격 속도: 4000rpm; 정격 토크: 132Nm; 최대 속도: 15000rpm; 공냉식 | 실롱 |
| 토크 플랜지 | 측정 범위: 0-200Nm; 신호 출력: 4-20mA; 측정 정확도: 0.2% FS; 마이크로 모터의 저토크 테스트에 적합합니다. | HBM |

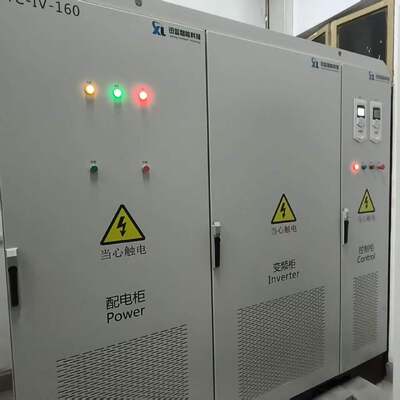

| 가변 주파수 인버터 시스템 | 입력 전압: 삼상 AC 380V±10%; 주파수: 50/60Hz; 토크 제어 정확도: 0.2%FS; 속도 제어 정확도: ±1rpm; 응답 시간: 5ms; 소규모 작업장에 적합합니다. | 씨줄 |

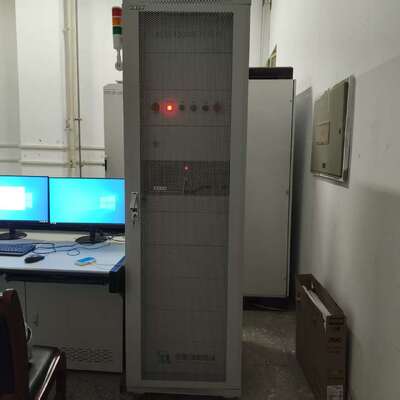

| XLM-1000 측정 및 제어 시스템 | 통신 인터페이스: EtherCAT(1ms 이하) / RS485; 솔루션 저장: 60+(소형 모터 시나리오에 초점을 맞춘 단순화된 버전); 경량 MES 통합을 지원합니다. | 실롱 |
| 데이터 수집 시스템 | 진동 획득 장치, 온도 획득 장치, 아날로그 입력 획득 장치 및 디지털 입력 획득 장치를 포함합니다. 마이크로 모터(예: 압축기 모터)의 진동 모니터링, 마이크로 모터의 권선/케이싱 온도 모니터링, 소형 모터(예: 팬 모터)의 전압/전류 수집, 소형 모터의 스위칭 신호 수집을 수행합니다. | 실롱 |
| 전력 분석기 | 전압 0-800V; 현재 0-300A; 고조파 0~50차; 데이터 업데이트 속도 10ms; 전력 측정 정확도 ±0.05%FS; 오류 ≤0.2%. | 실롱 |

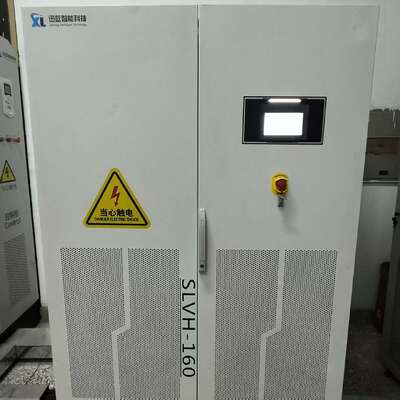

| 배터리 시뮬레이터 | 출력 전압 200-800V; 출력 전류 0-145A; 출력 리플 ≤0.5%FS; 안정성 ±0.1%/h | 실롱 |
| 연결 | 다이어프램 유형; 공칭 토크 200Nm; 허용 속도 18000rpm(최대 15000rpm의 속도 요구 사항에 적용 가능); 직경 50mm(마이크로 모터 샤프트에 적용 가능). | 실롱 |
| 보호 커버 | 재질: Q235 강판; 두께: 2.5mm; 빠른 개폐 구조(유지보수 시간 50% 감소); 트리거 응답 ≤0.1s | 실롱 |
| 주철판 | 재질: HT300; 크기: 1600mm × 1000mm × 150mm; 인장 강도: ≥300MPa | 실롱 |
| 모터 브라켓 | 조정 범위(중심 높이): 120-350mm; 직경 50-200mm의 모터(마이크로 모터 클램프 포함)와 호환됩니다. 동심도 ≤0.05mm | 실롱 |
2. 55kW 신에너지 모터 테스트 동력계 기술 매개변수
| 매개변수 카테고리 | 기술 지표 |
| 모터 제조업체 | 실롱 |
| 정격 출력 | 55kW |
| 정격 토크 | 132Nm |
| 정격 속도 | 4000rpm |
| 최대 속도 | 15000rpm |
| 일정한 토크 속도 범위 | 0-4000rpm |
| 정전력 속도 범위 | 4000-15000rpm |
| 토크 센서 모델 | HBM T40B |
| 토크센서 제조사 | HBM |
| 토크 센서 범위 | 0-200Nm |
| 정확도 수준 | 0.2%FS |
3. SSCH55-4000-15000 55kW 신에너지 모터 테스트 동력계 벤치 시스템 장점
1) 경량 배포:공냉식 설계로 설치 공간은 12㎡ 이하입니다. 한 사람이 장비 위치 지정을 완료할 수 있습니다. 소규모 작업장/실험실에 적합합니다. 방열 구조는 4000-15000rpm의 속도 범위에 최적화되어 지속적인 작동 안정성을 보장합니다.
2) 소형 모터 전용 정밀도:토크 플랜지는 0.01Nm의 낮은 토크 분해능을 지원하므로 가전제품(예: 토크 5~10Nm의 에어컨 압축기 모터)의 모터 테스트에 적합합니다. 0~4000rpm의 넓은 정토크 범위는 마이크로 모터의 저속 고부하 시나리오를 정확하게 커버하여 "대형 테스트 벤치에서 소형 모터를 테스트할 때 정확도가 부족하다"는 문제를 해결합니다.
3) 빠른에스타트guide:단순화된 측정 및 제어 시스템을 통해 신입 직원은 단 하루의 교육 후에 독립적으로 작업할 수 있습니다. 원격 디버깅을 지원하고(현장 엔지니어 지원 필요 없음) 4000rpm 정격 속도 시나리오에 대해 사전 설정된 표준화된 테스트 계획을 제공하여 중소기업의 인건비를 절감합니다.
4) 다중 시나리오 적응성:0~15000rpm의 속도와 0~200Nm의 토크, 4000~15000rpm의 일정한 출력 범위를 포괄하는 이 제품은 초소형 신에너지 차량, 가정용 에너지 저장 장치, 가전제품, 소형 산업용 팬과 같은 시나리오를 포괄하는 중소 규모 장비의 고속 작동 요구 사항에 적응합니다. 하나의 장치로 여러 개의 전용 테스트 기계를 대체할 수 있으므로 중소기업의 장비 투자가 줄어듭니다.
4. SSCH55-4000-15000 55kW 신에너지 모터 테스트 동력계 벤치 시스템 적용 분야
1) 소형 신에너지 자동차 구동모터:Wuling Hongguang MINIEV(20-30kW 구동 모터) 및 Euler R1(35kW 구동 모터)과 호환되며 테스트된 시동 토크(≥100Nm), 저속 에너지 효율(≥88%) 및 정격 속도 4000rpm에서 출력 안정성을 통해 대량 생산 품질 검사 요구 사항을 충족합니다.
2) 가정용 에너지 저장 시스템 모터:소형 상업용 에너지저장장치 인버터(30~55kW) 및 에너지저장장치 팬모터의 경우 0~15000rpm 속도 범위 내에서 온도(75℃ 이하)와 진동(2g 이하)을 모니터링해 모든 작업 조건에서 가정용 에너지저장장치의 안전한 작동을 보장한다.
3) 가전 모터 테스트:에어컨 컴프레서(1~5kW), 세탁기 모터(5~15kW)와 호환되며, 0~4000rpm의 정토크 범위에서 에너지 효율 시험 및 수명 검증을 실시해 가전제품 모터의 작동 속도 범위를 정확하게 일치시키며, 가전제품 기업이 에너지 효율 인증(중국 에너지 효율 1등급, EU ERP 인증 등)을 획득할 수 있도록 지원한다.
4) 소형 산업용 모터 품질검사:4000~15000rpm의 정전력 범위에서 장비의 고속 작동 요구 사항을 포괄하는 소형 팬(15~55kW) 및 워터 펌프 모터(20~50kW)의 부하 효율과 신뢰성을 테스트하여 중소기업이 모터의 에너지 절약 혁신을 수행할 수 있도록 지원합니다(15kW 팬 모터 효율이 85%에서 92%로 증가하는 계산을 기준으로 연간 전력 절감량 ≥3000kWh/개).
5) 대학에서의 마이크로 모터 연구:0-4000rpm 넓은 정토크 + 4000-15000rpm 정전력의 전체 범위를 포괄하는 마이크로 영구 자석 동기 모터(5-55kW)의 연구 개발 및 테스트를 지원합니다. 새로운 가전 제품 모터의 "저소음 및 고효율" 최적화 및 소형 산업용 모터의 고속 성능에 대한 연구에 적합하며 대학 실험실의 소규모 과학 연구 프로젝트에 적합합니다.
5. SSCH55-4000-15000 55kW 신에너지 모터 테스트 동력계 벤치 시스템 참조 표준
6. 모터 테스트 동력계 벤치 시스템 모델 목록
| 모델 | 정격전력(kW) | 정격 토크(Nm) | 정격속도(rpm) | 최고 속도(rpm) | 정전력 범위(rpm) | 일정한 토크 범위(rpm) |
토크 측정 정확도 (%FS) |
| SSCH30-4500/18000 | 30 | 64 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.05/0.1/0.2 |
| SSCH37-4500/18000 | 37 | 79 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.05/0.1/0.2 |
| SSCH45-4500/18000 | 45 | 95 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.05/0.1/0.2 |
| SSCH55-4000/15000 | 55 | 132 | 4000 | 15000 | 4500-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH60-4000/15000 | 60 | 143 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH90-4000/15000 | 90 | 215 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH110-4000/15000 | 110 | 263 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH132-4000/15000 | 132 | 315 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH160-4000/15000 | 160 | 382 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH200-4000/12000 | 200 | 477 | 4000 | 12000 | 4000-12000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH250-4000/12000 | 250 | 597 | 4000 | 12000 | 4000-12000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH300-4000/10000 | 300 | 716 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH350-4000/10000 | 350 | 836 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH400-4000/10000 | 400 | 955 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.05/0.1/0.2 |
맞춤형 서비스 지원: 속도 범위, 토크 범위, 테스트 소프트웨어 기능 및 특수 환경 적응 솔루션을 요구 사항에 따라 맞춤화할 수 있습니다.
7. 배송 및 애프터서비스 지원
1) 표준 모델에스: 90일 이내 배송(도착 시 빠른 설치를 보장하기 위해 배송 전 사전 테스트 포함).
2) 맞춤형 모델: 90~120일 내 배송, 국제 물류 및 유럽, 미주, 동남아시아, 중동 등 전 세계 주요 지역 유통(안전한 포장, 방습 및 방청 처리 등 해상/육상 운송 옵션 가능).
3) 지원 서비스: 완전한 CE 및 ISO 인증 문서와 원산지 증명서를 제공하며 전담 물류 전문가가 전 과정을 추적하여 통관을 지원하고 대형 장비를 현장에 안전하고 적시에 배송할 수 있도록 보장합니다..
1) 보증기음헌신: 핵심 부품(동력계, 토크 플랜지)에 대한 1년 보증, 평생 유지 관리; 인간의 실수로 인한 손상을 제외하고 보증 기간 동안 무료 문제 해결 및 수리 서비스를 제공합니다.
2) 기술지원: 연중무휴 2개 국어(영어 및 중국어) 서비스, 응답 시간 ≤ 4시간
3) 설치, 시운전 및 교육 서비스: 현장 기본 설치는 사용자가 담당합니다. Seelong은 두 명의 전문 기술자를 파견하여 현장 지침(장비 위치 지정 및 교정, 파이프라인/라인 연결 사양 포함)을 제공합니다. 장비 시운전은 당사에서 전적으로 처리합니다(전원 켜기 테스트, 매개변수 교정 및 시스템 연결 테스트 포함). 운영자가 대규모 장비를 능숙하게 사용할 수 있도록 3일간의 무료 전문 운영 교육(장비 작동, 매개변수 설정, 일일 유지 관리 및 문제 해결 포함)이 제공됩니다.
4) 원격 서비스: 컴퓨터를 통한 원격 디버깅, 시스템 업그레이드, 모듈형 솔루션 구성 안내를 지원하여 사용 중 기술적인 문제를 신속하게 해결하고 다운타임 손실을 최소화합니다.
8. FAQ
Q: 우리 협력을 위한 최소 주문 수량은 얼마입니까?
A: 재고 제품의 경우 1개 단위의 소규모 트레일 주문을 지원합니다.
Q:제품에 대해 더 자세히 알아보려면 어떻게 해야 합니까?
A: 이메일을 남겨주시면 전자샘플북을 보내드리겠습니다.
Q: 지불 기간은 무엇입니까?
A: 일반적으로 40% T/T 예금, 선적 전에 전액 지불하십시오.
Q: 내 주문의 리드타임은 언제입니까?
A: 동력계 생산 주기는 6-8주이고, 센서 생산 주기는 2-3주입니다. 다른 제품은 당사에 문의하십시오.
Q: 테스트 벤치의 전체 솔루션을 어떻게 얻습니까?
A: 이메일을 남겨주시면 기술 담당 직원이 자세한 계획에 대해 연락을 드릴 것입니다.
Q: 공장을 방문할 수 있나요?
A: 물론입니다. 언제든지 방문을 환영합니다.
