제품 상세 정보:
|
| 상표: | 시롱 | 과부하 용량: | 120% |
|---|---|---|---|
| 정격전압(V): | 교류 380 | 냉각 방식: | 강화된 수냉식 |
| 인코더: | 상하이 징펀 | 인코더 유형: | HTL 512 |
| 최대 작업 속도: | 12000RPM | 애플리케이션: | 전송 테스트 |
| 출력 신호: | 아날로그 / 디지털 | 보증: | 1년 |
| 정격 출력: | 500kW | 정격 토크: | 1194Nm |
| 토크 정확도: | 0.2%FS | 정전력 범위: | 4000-10000rpm |
| 일정한 토크 범위: | 0-4000rpm | ||
| 강조하다: | 500kW 변속기 역량 측정기 시험 벤치,고통량 변속기 역량계 시스템,10000 변속기형 다이너모터 벤치 |
||

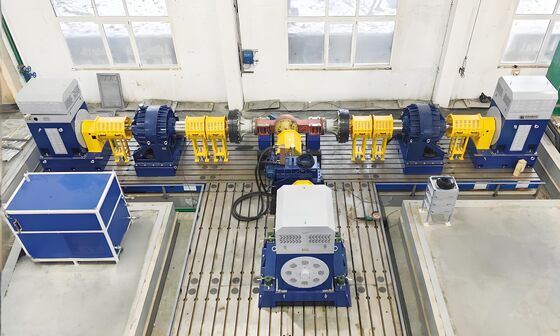

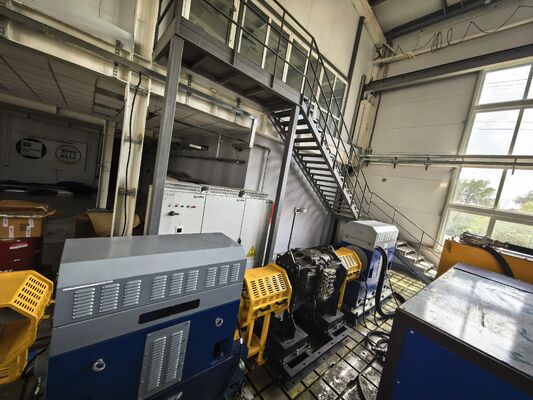

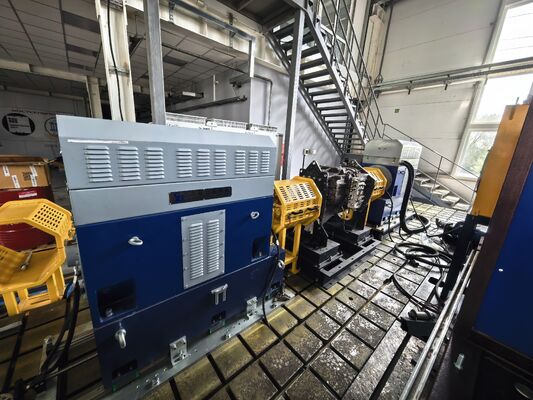

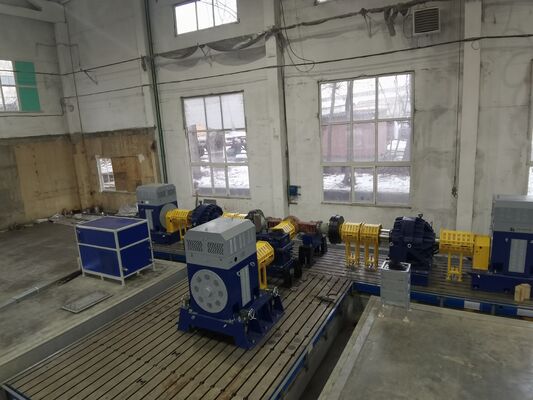

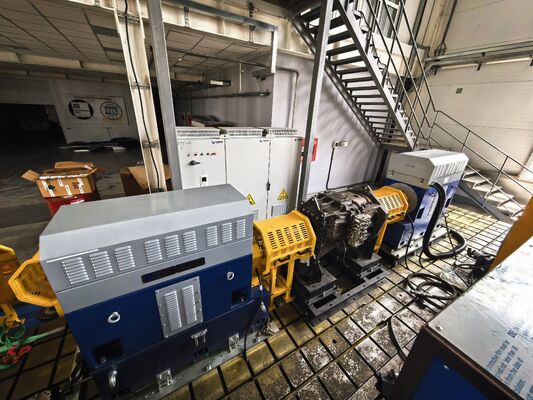

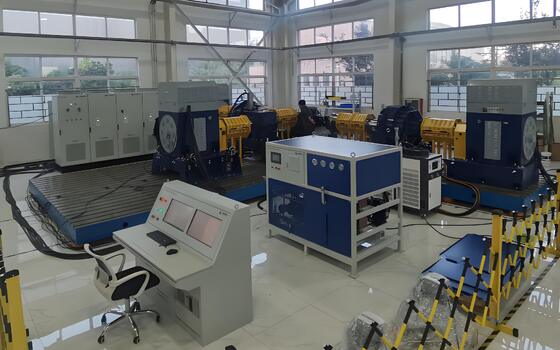

SSCH500-4000/10000 500kW 변속기 타입 동력계 Test Bench System
1. 테스트 벤치를 선택해야 하는 이유?
Seelong의 500kW 변속기 타입 동력계 테스트 벤치 시스템은 중장비 및 고출력 산업용 변속기 분야의 고급 변속기 R&D 및 대량 생산 테스트를 위한 플래그십 솔루션입니다. 핵심 장점은 다음과 같습니다.
1) 보증 약속 중장비 시나리오에 대한 깊은 적응성: 500kW급 고출력 밀도 변속기를 위해 맞춤 개발되었으며, 중장비 제조업체의 대량 중장비 공장 테스트 및 극한 작업 조건 시뮬레이션을 위한 연구 기관의 요구를 완벽하게 충족하며, 중장비 변속기 시스템 설계 검증, 내구도 테스트 및 고장 진단의 전체 프로세스를 포괄합니다.
2) 초고정밀 데이터 지원: 국제 최고 수준의 구성을 채택하고 자체 개발한 초중하중 핵심 기술을 깊이 통합하여 토크 측정 정확도 ±0.15% FS, 속도 측정 정확도 ±1r/min을 제공합니다. 데이터는 추적 가능하고 내보낼 수 있어 초중하중 변속기 시스템에 대한 국제 인증 수준 테스트 표준을 충족합니다.
3) 넓은 속도 범위 및 중하중 커버리지: 4000-10000rpm 정격 속도 범위, 정격 토크 1194Nm이며, 맞춤형 속도 증속기를 사용하면 15000rpm까지 확장 가능하여 초중장비 상용차, 대형 건설 기계, 선박 변속기 시스템 및 대형 산업용 기어박스와 같은 초중장비의 고속 중하중 테스트에 적합합니다.
4) 전체 스펙트럼 호환성 및 업그레이드: SSCH 시리즈는 30kW에서 500kW까지의 전체 전력 범위를 포괄합니다. 500kW 모델은 플래그십 구성이며 모든 시리즈의 테스트 요구 사항과 호환됩니다. 향후 모듈식 업그레이드를 통해 600kW까지 확장 가능하여 장비 투자를 장기적으로 가치 있게 만듭니다.
5) 초안정적인 작동 및 유지보수 보장: ABB 초고출력 주파수 변환기 및 Yokogawa 최고 정밀 전력 분석기와 같은 국제 일류 브랜드에서 핵심 부품을 선정했습니다. 삼중 과부하 보호, 자동 토크 보정 및 원격 작동 및 유지보수 모니터링 시스템을 갖추고 있어 연중무휴 24시간 안정적으로 작동하여 운영 및 유지보수 비용을 크게 절감할 수 있습니다.
6) 맞춤형 통합 납품: 사전 통합된 중장비 동력계 장치, 지능형 제어 시스템, 다차원 데이터 수집 모듈 및 항온 방열 시스템. 중장비 극한 작업 조건 디버깅 및 보정은 공장에서 완료되며 현장에서 바로 사용할 수 있어 프로젝트 구현 주기를 크게 단축합니다.
2. SSCH500-4000/10000 500kW 변속기 타입 동력계 테스트 벤치 시스템 핵심 부품
| 시스템 분류 | 핵심 부품 | 모델 사양 | 제조사 |
| 전기 동력계 시스템 | SSCH500-4000/10000 전기 동력계 | 정격 출력 500kW, 정격 속도 4000rpm, 최대 속도 10000rpm, 정격 토크 1194Nm | Seelong |
| 토크 플랜지 (SLFN2000) | 0-2000Nm, 정확도 ±0.15% FS | Seelong | |
| 중장비 구동 속도 증속기 및 베이스 | 속도비 1:1.5, 출력 속도 0-15000rpm, 토크 용량 1800Nm | Seelong | |
| SSCD600-500/2000 부하 전기 동력계 | 출력 600kW, 정격 속도 500rpm, 최대 부하 토크 11460Nm | Seelong | |
| 제어 및 전원 공급 시스템 | XLP-2000 중장비 측정 및 제어 시스템 | 속도 측정 정확도 ±1 r/min, 토크 제어 정확도 0.3% FS | Seelong |
| 가변 주파수 인버터 시스템 (ACS880-600kW) | ABB 제어 장치 + SEELONG 중장비 통합 캐비닛 | ABB / Seelong | |
| 양방향 DC 전원 공급 장치 (SLEVH600) | 600kW, 전압 24-1200V, 변환 효율 ≥96% | Seelong | |
| 기계 시스템 | 중장비 고속 커플링 | 허용 속도: 15000 rpm; 정격 토크: 1800 Nm; 충격 하중 용량: 2500 Nm. | Seelong |
| 중장비 토크 리미터 | 토크 제한 8000 Nm, 응답 시간 ≤ 5 ms | Seelong | |
| 중장비 주철 플레이트 + 충격 흡수 장치 | 5000×2500×350mm + 중장비 댐핑 설계, 진동 감쇠율 ≥90% | Seelong | |
| 데이터 수집 및 지원 시스템 | 다채널 중장비 데이터 수집 모듈 (SL7P32/SL7M64) | 온도 32 채널 + 아날로그 64 채널, 샘플링 주파수 1kHz | Seelong |
| 변속기 오일 온도 제어 장치 (SLE3000) | 오일 온도를 일정하게 유지 (±0.5℃), 방열 용량 30kW. | Seelong | |
| 냉각수 온도 제어 장치 (SLE2000) | PLC 제어, 방열 효율 ≥85%의 중장비 판형 열교환기. | Seelong | |
| 중장비 고전압 난연 케이블 | 정격 전압 10kV, 전류 용량 630A, 난연 등급 UL94-V0 | Luoyang Yilan |
| 기술 매개변수 | 값/사양 |
| 정격 출력 | 500kW |
| 정격 속도 | 4000rpm |
| 최대 속도 | 10000rpm |
| 정격 토크 | 1194Nm |
| 정속도 범위 | 4000-10000rpm |
| 정토크 범위 | 0-4000rpm |
| 토크 측정 정확도 | ±0.15%FS |
| 속도 측정 정확도 | ±1r/min |
| 설치 방법 | 중장비 비표준 맞춤형 베이스 |
| 지원 액세서리 | 중장비 특수 연결 액세서리 + 토크 플랜지 |
| 냉각 방식 | 50kW 방열 용량의 초중장비 강화 수냉 시스템 |
| 모델 | 정격 출력 (kW) | 정격 토크 (Nm) | 정격 속도 (rpm) | 최대 엔진 속도 (rpm) | 정속도 범위 (rpm) | 정토크 범위 (rpm) | 토크 측정 정확도 |
| SSCH30-4500/18000 | 30 | 64 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.2%FS |
| SSCH37-4500/18000 | 37 | 79 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.2%FS |
| SSCH45-4500/18000 | 45 | 95 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.2%FS |
| SSCH55-4000/15000 | 55 | 132 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2%FS |
| SSCH60-4000/15000 | 60 | 143 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2%FS |
| SSCH90-4000/15000 | 90 | 215 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2%FS |
| SSCH110-4000/15000 | 110 | 263 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2%FS |
| SSCH132-4000/15000 | 132 | 315 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2%FS |
| SSCH160-4000/15000 | 160 | 382 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2%FS |
| SSCH200-4000/12000 | 200 | 477 | 4000 | 12000 | 4000-12000 | 0-4000 | 0.2%FS |
| SSCH250-4000/12000 | 250 | 597 | 4000 | 12000 | 4000-12000 | 0-4000 | 0.2%FS |
| SSCH300-4000/10000 | 300 | 716 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.2%FS |
| SSCH350-4000/10000 | 350 | 836 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.2%FS |
| SSCH400-4000/10000 | 400 | 955 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.2%FS |
| SSCH500-4000/10000 | 500 | 1194 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.15%FS |
1) 중하중에서의 정밀 측정: 핵심 토크 측정 정확도는 ±0.15% FS에 달하고 속도 측정 정확도는 ±1r/min입니다. 64채널 아날로그 수집 모듈과 32채널 온도 수집 모듈을 갖추고 있어 중장비 변속기의 변속 효율, 진동 특성 및 온도 분포와 같은 주요 매개변수를 종합적으로 다룹니다. 데이터는 추적 가능하고 내보낼 수 있어 국제 제품 인증 및 고급 과학 연구 검증 요구 사항을 충족합니다.
2) 넓은 작동 조건 적응성: 4000-10000rpm 정격 속도 범위, 정격 토크 1194Nm이며, 초중하중 속도 증속기와 함께 사용하면 15000rpm까지 확장 가능합니다. 초중장비의 시동, 등판 및 고속 주행과 같은 복잡한 작동 조건을 시뮬레이션할 수 있으며 1000시간 이상의 연속 내구도 테스트를 지원합니다.
3) 구조 강도 최적화: 초중하중 시나리오에 맞게 기계 구조 설계를 최적화하고, 본체의 강성을 강화하고, 고강도 베어링 시스템을 업그레이드하고, 방열 채널을 최적화했습니다. 1800Nm의 피크 토크 충격을 견딜 수 있으며 초중장비의 극한 작업 조건 테스트에 적합합니다.
4) 유연한 확장 및 업그레이드: 모듈식 설계 아키텍처를 채택하여 테스트 채널 확장, 측정 정확도 업그레이드 및 제어 로직 맞춤 설정을 지원합니다. 향후 핵심 모듈을 교체하여 500kW에서 600kW로 출력을 확장하여 향후 비즈니스 성장에 대한 요구를 충족하고 장비 반복 비용을 절감할 수 있습니다.
5) 지능형 작동 및 유지보수 보장: 핵심 부품은 2,000시간의 초중하중 테스트를 거쳤으며 자동 토크 보정, 삼중 과부하 보호 및 원격 고장 진단 시스템을 갖추고 있어 연중무휴 24시간 무인 안정적인 작동을 달성하고 운영 및 유지보수 효율성을 50% 이상 향상시킬 수 있습니다.
6) 고효율 에너지 회수: 전기 폐쇄 테스트 원리를 채택하여 중장비 동력계에서 발생하는 전기를 90% 이상의 에너지 이용률로 전원 공급 시스템에 효율적으로 되돌려 보냅니다. 기존 테스트 벤치에 비해 에너지 비용을 40% 이상 절감하며 연속 중장비 테스트 시나리오에 적합합니다.
7) 맞춤형 서비스 지원: 테스트 솔루션 설계, 장비 맞춤형 개발, 설치 및 시운전부터 운영 후 유지보수 교육까지 전체 프로세스 서비스를 제공합니다. 고객의 특정 테스트 요구 사항에 따라 장비 구성을 최적화하고 전용 테스트 표준에 맞출 수 있습니다.
1) 중장비 차량 제조: 중장비 상용차, 특수 목적 차량, 군용 차량 및 기타 차량의 AT, AMT, 유압 변속기 및 신에너지 중장비 감속기의 성능 테스트, 수명 검증 및 공장 검사.
2) 대규모 건설 기계: 대형 굴삭기, 크롤러 크레인, 채광 기계 및 항만 하역 장비와 같은 초중장비의 변속기에 대한 고하중, 장기 복합 작업 조건 시뮬레이션 테스트;
3) 조선 및 해양 공학: 중소형 선박의 변속기 시스템 성능 테스트 및 신뢰성 검증, 해양 플랫폼의 동력 전달 장치, 항만 예인선의 변속기;
4) 대형 산업용 변속기: 대형 산업용 기어박스, 팬 기어박스, 압연기 변속기 시스템 및 시멘트 기계 변속기 장치의 중장비 성능 평가 및 수명 테스트;
5) 고급 연구 기관: 대학 및 연구 기관의 핵심 실험 플랫폼으로 중장비 변속기의 변속 효율 최적화, 고장 진단 기술, 신소재 적용 및 에너지 절약 기술과 같은 주제에 대한 최첨단 연구 수행;
6) 핵심 부품 제조업체: 중장비 변속기 (중장비 기어, 고강도 샤프트, 중장비 클러치, 내마모성 베어링)의 핵심 부품 성능 검증 및 품질 관리 테스트.
1) 국가 표준: "자동차 변속기 테스트 벤치 테스트 방법" QC/T 29063-2011;
2) 산업 표준: JB/T 10409-2004 "건설 기계 변속기 테스트 방법" 및 GB/T 8542-2008 "산업용 기어박스 테스트 방법";
3) ISO/TR 19972 "농업 및 임업 트랙터의 동력 인출축 및 동력 입력 연결부"
4) 기업 표준: ISO 15085, SAE J2360 및 DIN 3990과 같은 국제 표준을 기반으로 개발된 내부 테스트 사양;
5) 맞춤형 표준: 고객의 특정 요구 사항에 맞춰 테스트 프로세스 및 기술 요구 사항을 맞춤 설정할 수 있습니다.
1) 표준 모델: 배송 전 사전 테스트를 포함하여 90일 이내에 출고 (도착 즉시 신속한 설치 보장).
2) 맞춤형 모델연중무휴 이중 언어90-120일 이내 배송, 유럽, 미주, 동남아시아, 중동을 포함한 전 세계 주요 지역으로의 국제 물류 및 유통 포함 (해상/육상 운송 옵션 제공, 안전한 포장 및 방습, 방청 처리 포함).
3) 지원 서비스: 완전한 CE 및 ISO 인증 서류 및 원산지 증명서를 제공하며, 전담 물류 전문가가 통관 지원 및 대형 장비의 안전하고 시기적절한 현장 배송을 보장하기 위해 전체 프로세스를 추적합니다.
1) 보증 약속 : 핵심 부품 (동력계, 토크 플랜지)에 대해 연중무휴 이중 언어, 평생 유지보수; 보증 기간 내 무료 문제 해결 및 수리 서비스 (인적 오류로 인한 손상 제외).2) 기술 지원
: 연중무휴 이중 언어(영어 및 중국어) 서비스, 응답 시간 ≤ 4시간3) 설치, 시운전 및 교육 서비스
: 사용자는 현장 기본 설치를 담당합니다. Seelong은 두 명의 전문 기술자를 파견하여 현장 안내 (장비 배치 및 보정, 배관/라인 연결 사양 포함)를 제공합니다. 장비 시운전은 당사에서 전적으로 처리합니다 (전원 테스트, 매개변수 보정 및 시스템 연동 테스트 포함). 5일간의 무료 전문 운영 교육 (장비 작동, 매개변수 설정, 일상 유지보수 및 문제 해결 포함)을 제공하여 작업자가 대형 장비를 능숙하게 사용할 수 있도록 합니다.4) 원격 서비스
: 컴퓨터를 통한 원격 디버깅, 시스템 업그레이드 및 모듈식 솔루션 구성 안내를 지원하여 사용 중 기술 문제를 신속하게 해결하고 다운타임 손실을 최소화합니다. 9. FAQ
Q: 협력의 최소 주문 수량은 얼마입니까?A: 재고 제품의 경우 1개부터 소량 시험 주문을 지원합니다.
Q: 제품에 대해 더 자세히 알아볼 수 있는 방법은 무엇입니까?
A: 이메일을 남겨주시면 전자 샘플 책을 보내드리겠습니다.
Q: 지불 조건은 어떻게 되나요?
A: 일반적으로 T/T 예금 40%, 선적 전 전액 지불.
Q: 주문 리드 타임은 어떻게 되나요?
A: 동력계 생산 주기는 6-8주, 센서 생산 주기는 2-3주이며, 기타 제품은 문의해 주십시오.
Q: 테스트 벤치의 전체 솔루션은 어떻게 얻을 수 있나요?
A: 이메일을 남겨주시면 당사 기술 직원이 자세한 계획에 대해 소통할 것입니다.
Q: 공장을 방문할 수 있나요?
A: 물론입니다. 언제든지 방문을 환영합니다.
