제품 상세 정보:
|
| 속도 범위: | 1800-4000rpm | 정격전압: | 380V±10% 50Hz |
|---|---|---|---|
| 정격 토크: | 2970Nm | 일정한 토크 범위: | 0-1800rpm |
| 정전력 범위: | 1800-4000rpm | 안전 기능: | 과전류, 과전압 및 과열 보호 |
| 정격 출력: | 560kW | 작동 온도: | -10°C ~ 45°C |
| 냉각방식: | 물 냉각 |

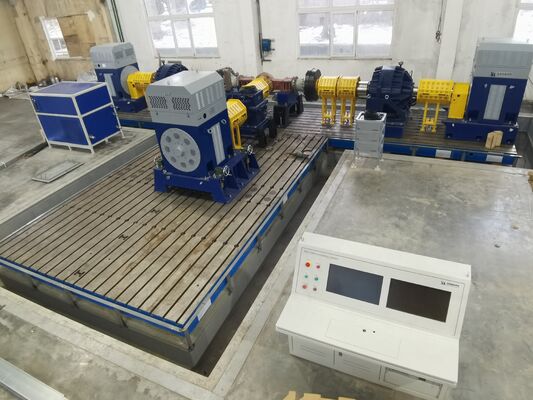

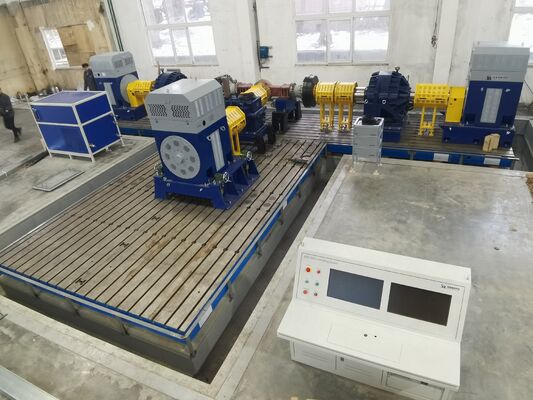

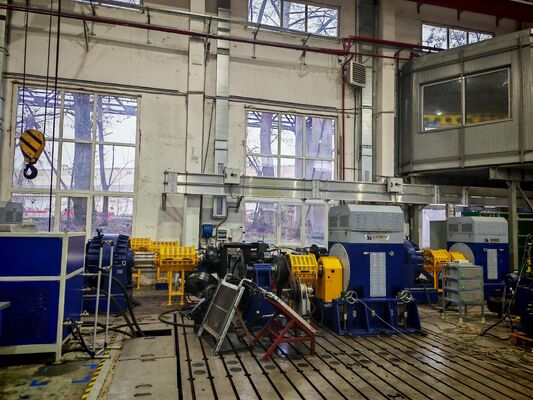

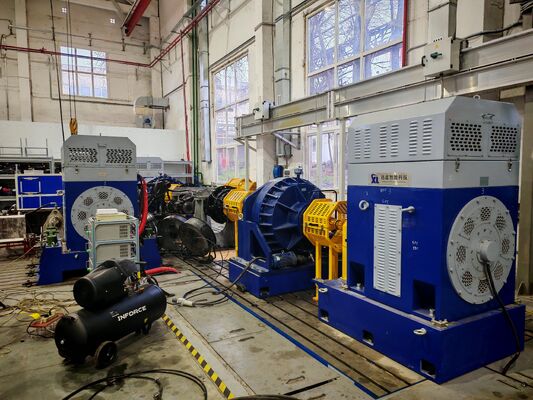

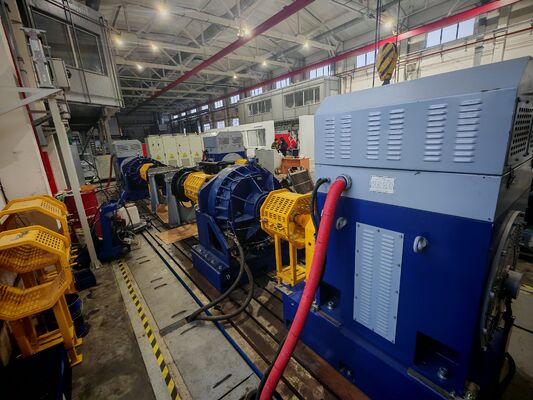

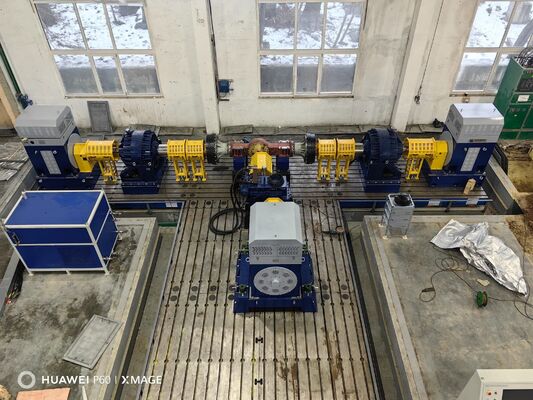

SSCD560-1800/4000 560kW 2970Nm 변속기 유형 동적 계측기 테스트 벤치 시스템
1. (맞춤형) 3342 테스트 설명 구성 요소설명구성 요소 이름핵심 사양 매개변수브랜드SSCD560-1800/4000 구동 동적 계측기출력 560kW; 정격 토크 2970Nm; 정격 속도 1800rpm, 최대 속도 4000rpm; 정토크/정속/정출력 제어 지원; 응답 시간 ≤10msSeelong Seelong
2. 4) 공장 검사 및 품질 관리560kW
| 기어박스 | 기어비 1:3.0; 정격 출력 토크 ≥9000Nm; 입력 속도 1800rpm; 출력 속도 600rpm; 3단 경화 기어 표면 구동; 강제 윤활; 고정밀 동축성; 소음 ≤75dB | Seelong |
| 토크 플랜지 | 측정 범위 0~6000Nm 또는 0~10000Nm 사용 가능. 정확도 0.05%FS; 회전 속도 해상도 0.1rpm; 동적 응답 시간 ≤1ms | 1800rpm |
| ABB 가변 주파수 인버터 시스템 | ABB ACS880 시리즈, 입력 전압 3상 AC 380V-480V; 주파수 50-60Hz; 직접 토크 제어 기술; 과전류/과전압/과열에 대한 3중 보호 | 1800rpm |
| XLP-2000 측정 및 제어 시스템 | 산업용 컴퓨터: IPC710; CPU I7, 메모리 32G, 하드 드라이브 1T; XLP-2000 전용 측정 및 제어 소프트웨어; 조건 설정 및 보고서 생성 지원 | 1800rpm |
| 데이터 수집 시스템 | 온도/진동/소음 수집 장치 포함; 온도 범위 -40~200 ° C (정확도 ±0.5 ° C); 진동 주파수: 10Hz-10kHz | Seelong |
| 조절 가능한 장착 브래킷 | 중심 높이 조절 범위 250-650mm; 하중 지지 용량 ≥1500kg; 설치 표면 평탄도 오차 ≤0.02mm/m | Seelong |
| 주철 플레이트 | 재질 HT300 (인장 강도 ≥350MPa); 벌집 충격 흡수 구조; 평탄도 오차 ≤0.02mm/m | 1800rpm |
| 커플링 | 허용 속도 ≥6000rpm; 토크 전달 용량 ≥ 10,000 nm; 탄성 버퍼 구조; 내마모성 및 내식성 재료 | 1800rpm |
| 보호 커버 | 완전 밀폐 구조; 시스템과 연동 (시동 시 셧다운); 내장형 흡음재 | 1800rpm |
| 칠러 | 560kW 시스템에 맞춘 냉각 용량; 온도 제어 정확도 ±2 ° C; 듀얼 루프 설계 (동적 계측기 + 기어박스 냉각) | 1800rpm |
| 윤활유 스테이션 | 공급 압력 0.3-0.6MPa; 조절 가능한 유량; 오일 온도 제어 범위 30-60 ° C; 여과 및 오일 레벨 경고 기능 포함 | 1800rpm |
| 3. SSCD560-1800/4000 560kW 전기 동적 계측기 기술 매개변수 | 매개변수 범주 | 1800rpm |
| 구동 동적 계측기 정격 출력 | 560kW | 1800rpm |
| 2970Nm | 구동 동적 계측기 정격 속도 | 1800rpm |
기어박스 기어비
| 1:3.0 | 최대 출력 토크 |
| ≥9000Nm | 정격 출력 속도 |
| 600rpm | 부하 동적 계측기 토크 제어 정확도 |
| 0.05% FS | 토크 플랜지 범위 |
| 0-10000Nm | 토크 플랜지 정확도 |
| 0.05% FS | 가변 주파수 인버터 시스템 입력 전압 |
| 3상 AC 380V-480V | 장착 브래킷 중심 높이 조절 범위 |
| 250-650mm | 4. SSCD560-1800/4000 변속기 유형 동적 계측기 테스트 벤치 시스템 핵심 장점 |
| ≥1500kg | 주철 플레이트 재질 |
| HT300 | 4. SSCD560-1800/4000 변속기 유형 동적 계측기 테스트 벤치 시스템 핵심 장점 |
| 1) | 고출력 듀얼 동적 계측기 + 토크 증강 감속기, 중장비 |
| 변속기 | 의 고토크 테스트 요구 사항 충족 |
| 560kW 구동 + 부하 동적 계측기와 1:3.0 기어박스를 갖춘 이 시스템은 9000Nm의 시스템 출력 토크에 도달하여 중장비 상용차, 건설 기계 및 오프로드 차량용 변속기의 저속 고토크 테스트 요구 사항을 완벽하게 충족합니다. | 2) 업계 선도적인 측정 정확도 |
| HBM 고정밀 토크 플랜지를 사용하여 정확도 0.05%FS, 동적 응답 ≤1ms; 고정밀 전력 분석기 및 다차원 데이터 수집 시스템과 함께 토크, 전력, 온도 및 진동과 같은 주요 매개변수의 정확한 수집을 달성합니다. | 3) 시스템은 안정적이고 신뢰할 수 있으며 적응성이 높습니다. |
ABB ACS880 시리즈를 따르며, 380V-480V의 넓은 전압 입력과 과전류, 과전압 및 과열에 대한 3중 보호 기능을 갖추고 있어 24시간 연속 내구성 테스트를 충족할 수 있습니다.
개발 및 검증 3단 경화 기어 표면 구동, 강제 윤활 및 고정밀 동축성 설계는 고토크 출력 하에서 부드러운 작동을 보장하며, 낮은 소음, 긴 수명 및 유지 보수가 필요 없습니다.4) 공장 검사 및 품질 관리: 변속기 어셈블리, 실링, 무부하/부하 작동, 변속 성능 검증의 오프라인 검사.
5. SSCD560-1800/4000 변속기 유형 동적 계측기 테스트 벤치 시스템 적용 분야
1)
중장비 상용차
변속기
: 중장비 트럭, 버스, 덤프트럭 등의 기어박스 성능, 효율, 내구성, 신뢰성 테스트
2)
건설 기계 및 특수 차량
: 로더, 굴삭기, 광산 차량, 오프로드 차량의 기어박스 벤치 테스트.
3)
변속기
개발 및 검증 : 기어박스 기업, 연구 기관, 변속기 시스템 개발, 매칭 최적화, 벤치 인증 테스트.4) 공장 검사 및 품질 관리: 변속기 어셈블리, 실링, 무부하/부하 작동, 변속 성능 검증의 오프라인 검사.6. SSCD560-1800/4000 변속기 유형 동적 계측기 테스트 벤치 시스템 참조 표준
QC/T 568-2019 자동차 기어박스 시험 방법 QC/T 569-2019 자동차 기어박스 시험대 평가 기준QC/T 533-2020 차량 구동 차축 시험 방법
QC/T 534-2020 차량 구동 차축 시험대 평가 기준 GB/T 23920-2024 "건설 기계용 차축"JB/T 5929-1991 건설 기계용 구동 차축 신뢰성 시험 방법JB/T 10634-2023 전기 동적 계측기
7. 변속기 유형 동적 계측기 테스트 벤치 시스템 모델 목록모델
정격 출력 (kW)
정격 토크 (Nm)
정격 속도 (rpm)
최대 속도 (rpm)
정출력 범위 (rpm)
정토크 범위 (rpm)
토크 측정 정확도
SSCD15-1000/4500
| 143 | 1000 | 4500 | 1000-4000 | 0-1000 | 0.05%FS | SSCD22-1000/4500 | 22 |
| 210 | 1000 | 4500 | 1500-5000 | 0-1500 | 0.05%FS | SSCD45-1500/5000 | 애프터 서비스 지원 |
| 286 | 1000 | 4500 | 1500-5000 | 0-1500 | 0.05%FS | SSCD45-1500/5000 | 애프터 서비스 지원 |
| 430 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05%FS | SSCD45-1500/5000 | 애프터 서비스 지원 |
| 573 | 1500 | 4000 | 1500-5000 | : 90-120일 이내 배송, 유럽, 미주, 동남아시아, 중동 등 주요 지역 국제 물류 및 유통 포함 (해상/육상 운송 옵션, 안전 포장 및 방습, 방청 처리 포함). | 0.05%FS | SSCD45-1500/5000 | 애프터 서비스 지원 |
| 716 | 1500 | 4500 | 1500-5000 | : 90-120일 이내 배송, 유럽, 미주, 동남아시아, 중동 등 주요 지역 국제 물류 및 유통 포함 (해상/육상 운송 옵션, 안전 포장 및 방습, 방청 처리 포함). | 0.05%FS | SSCD45-1500/5000 | 애프터 서비스 지원 |
| 859 | 1000 | 3500 | 1500-5000 | : 90-120일 이내 배송, 유럽, 미주, 동남아시아, 중동 등 주요 지역 국제 물류 및 유통 포함 (해상/육상 운송 옵션, 안전 포장 및 방습, 방청 처리 포함). | 0.05%FS | SSCD45-1500/5000 | 애프터 서비스 지원 |
| 1050 | 1500 | 3500 | 1500-5000 | 0-1000 | 0.05%FS | SSCD45-1500/5000 | 애프터 서비스 지원 |
| 1528 | 1000 | 3500 | 1500-5000 | 0-1000 | 0.05%FS | SSCD45-1500/5000 | 애프터 서비스 지원 |
| 1910 | 1500 | 3300 | 1500-5000 | 0-1000 | 0.05%FS | SSCD45-1500/5000 | 애프터 서비스 지원 |
| 2387 | 1500 | 3800 | 1500-5000 | 0-1500 | 0.05%FS | SSCD45-1500/5000 | 애프터 서비스 지원 |
| 2865 | 1500 | 3300 | 1500-5000 | 0-1500 | 0.05%FS | SSCD45-1500/5000 | 애프터 서비스 지원 |
| 191 | 1500 | 3800 | 1500-5000 | 0-1500 | 0.05%FS | SSCD45-1500/5000 | 애프터 서비스 지원 |
| 286 | 1500 | 5000 | 1500-3800 | 0-1500 | 0.05%FS | 0.05%FS | 애프터 서비스 지원 |
| 382 | 1500 | 5000 | 1500-3800 | 0-1500 | 0.05%FS | 0.05%FS | 애프터 서비스 지원 |
| 573 | 1500 | 5000 | 1500-3800 | 0-1500 | 0.05%FS | 0.05%FS | 애프터 서비스 지원 |
| 840 | 1500 | 4500 | 1500-3800 | 0-1500 | 0.05%FS | 0.05%FS | 애프터 서비스 지원 |
| 1019 | 1500 | 4500 | 1500-3800 | 0-1500 | 0.05%FS | 0.05%FS | 애프터 서비스 지원 |
| 1273 | 1500 | 4000 | 1500-3800 | 0-1500 | 0.05%FS | 0.05%FS | 애프터 서비스 지원 |
| 1592 | 1500 | 4000 | 1500-3800 | : 90-120일 이내 배송, 유럽, 미주, 동남아시아, 중동 등 주요 지역 국제 물류 및 유통 포함 (해상/육상 운송 옵션, 안전 포장 및 방습, 방청 처리 포함). | 0.05%FS | 0.05%FS | 애프터 서비스 지원 |
| 1910 | 1500 | 3800 | 1500-3800 | : 90-120일 이내 배송, 유럽, 미주, 동남아시아, 중동 등 주요 지역 국제 물류 및 유통 포함 (해상/육상 운송 옵션, 안전 포장 및 방습, 방청 처리 포함). | 0.05%FS | 0.05%FS | 애프터 서비스 지원 |
| 2005 | 1500 | 3800 | 1500-3800 | 1800-4000 | 0-1800 | 0.05%FS | 애프터 서비스 지원 |
| 2228 | 1500 | 3800 | 1500-3800 | 1800-4000 | 0-1800 | 0.05%FS | 애프터 서비스 지원 |
| 2546 | 1500 | 3800 | 1500-3800 | 1800-4000 | 0-1800 | 0.05%FS | 애프터 서비스 지원 |
| 2865 | 1500 | 3800 | 1500-3800 | 1800-4000 | 0-1800 | 0.05%FS | 애프터 서비스 지원 |
| 3183 | 1500 | 3800 | 1500-3800 | 1800-4000 | 0-1800 | 0.05%FS | 애프터 서비스 지원 |
| 3565 | 1800 | 3800 | 1500-3800 | 1800-4000 | 0-1800 | 0.05%FS | 애프터 서비스 지원 |
| 560 | 3342 | 1800 | 2) 맞춤형 모델 | 1800-4000 | 0-1800 | 0.05%FS | 애프터 서비스 지원 |
|
(맞춤형) 배송 서비스 |
3342 | 1800 | 2) 맞춤형 모델 | : 90-120일 이내 배송, 유럽, 미주, 동남아시아, 중동 등 주요 지역 국제 물류 및 유통 포함 (해상/육상 운송 옵션, 안전 포장 및 방습, 방청 처리 포함). | 3) 지원 서비스 | : 완전한 CE 및 ISO 인증 서류 및 원산지 증명서를 제공하며, 전담 물류 전문가가 전체 프로세스를 추적하여 통관을 지원하고 대형 장비의 안전하고 시기적절한 현장 배송을 보장합니다. | 애프터 서비스 지원 |
|
8. 배송 및 애프터 서비스 지원 배송 서비스 |
1) 표준 모델 | : 90일 이내 배송 (도착 후 즉시 설치 가능하도록 배송 전 사전 테스트 포함). | 2) 맞춤형 모델 | : 90-120일 이내 배송, 유럽, 미주, 동남아시아, 중동 등 주요 지역 국제 물류 및 유통 포함 (해상/육상 운송 옵션, 안전 포장 및 방습, 방청 처리 포함). | 3) 지원 서비스 | : 완전한 CE 및 ISO 인증 서류 및 원산지 증명서를 제공하며, 전담 물류 전문가가 전체 프로세스를 추적하여 통관을 지원하고 대형 장비의 안전하고 시기적절한 현장 배송을 보장합니다. | 애프터 서비스 지원 |
24/7 이중 언어 (영어 및 중국어) 서비스, 응답 시간 ≤ 4시간3) 설치, 시운전 및 교육 서비스
: 사용자는 현장 기본 설치를 담당합니다. Seelong은 두 명의 전문 기술자를 파견하여 현장 안내 (장비 배치 및 보정, 파이프라인/라인 연결 사양 포함)를 제공합니다. 장비 시운전은 당사에서 전적으로 처리합니다 (전원 테스트, 매개변수 보정 및 시스템 연동 테스트 포함). 3일간의 무료 전문 운영 교육을 제공합니다 (장비 작동, 매개변수 설정, 일상 유지 보수 및 문제 해결 포함) 운영자가 대규모 장비를 능숙하게 사용할 수 있도록 보장합니다.4) 원격 서비스
: 컴퓨터를 통한 원격 디버깅, 시스템 업그레이드 및 모듈식 솔루션 구성 안내를 지원하여 사용 중 기술 문제를 신속하게 해결하고 다운타임 손실을 최소화합니다.9. FAQ
A: 재고 제품의 경우 1개부터 소량 시험 주문을 지원합니다. Q: 제품에 대해 더 자세히 알아보려면 어떻게 해야 합니까?
A: 이메일을 남겨주시면 전자 샘플 책자를 보내드리겠습니다. Q: 지불 조건은 어떻게 됩니까?
A: 일반적으로 T/T 30% 예금, 선적 전 전액 지불. Q: 주문 리드 타임은 어떻게 됩니까?
A: 동적 계측기 생산 주기는 6-8주, 센서 생산 주기는 2-3주입니다. 기타 제품은 문의해 주십시오. Q: 테스트 벤치의 전체 솔루션은 어떻게 얻을 수 있습니까?
A: 이메일을 남겨주시면 기술 직원이 상세한 계획에 대해 소통할 것입니다.
Q: 공장을 방문할 수 있습니까?
A: 물론입니다. 언제든지 방문을 환영합니다.
