제품 상세 정보:
|
| 속도 범위: | 1800-4000rpm | 정격전압: | 380V±10% 50Hz |
|---|---|---|---|
| 정격 토크: | 3342Nm | 일정한 토크 범위: | 0-1800rpm |
| 정전력 범위: | 1800-4000rpm | 안전 기능: | 과전류, 과전압 및 과열 보호 |
| 정격 출력: | 630KW | 작동 온도: | -10°C ~ 45°C |
| 냉각방식: | 물 냉각 | ||
| 강조하다: | 630kW 중량 변속기 역량계,3342Nm 다이너모터 테스트 벤치,변속기 역량 측정기 시험 시스템 |
||

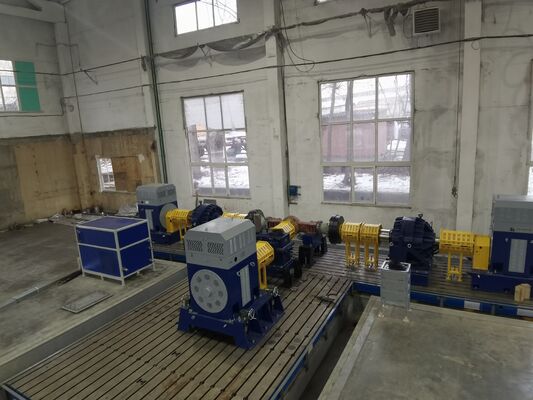

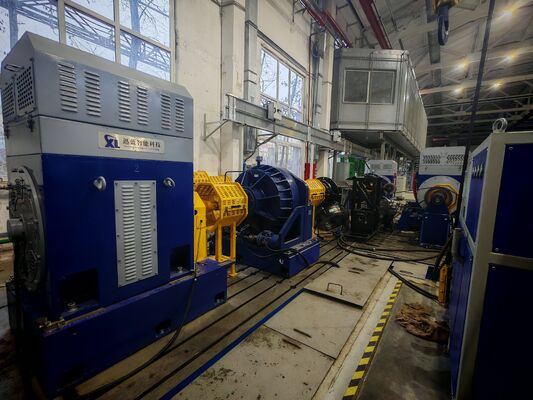

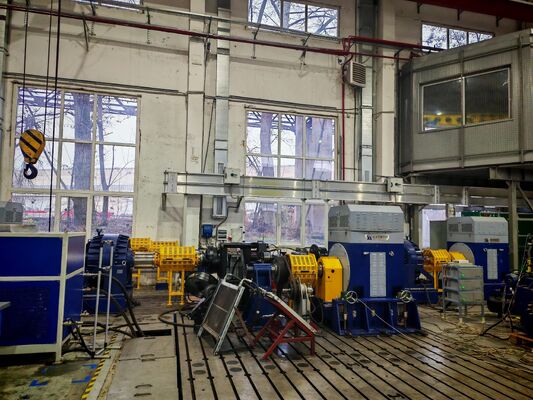

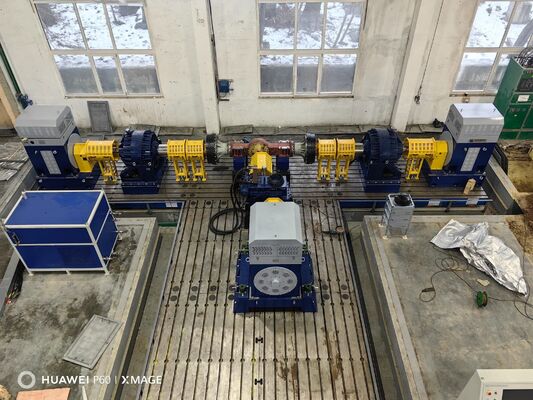

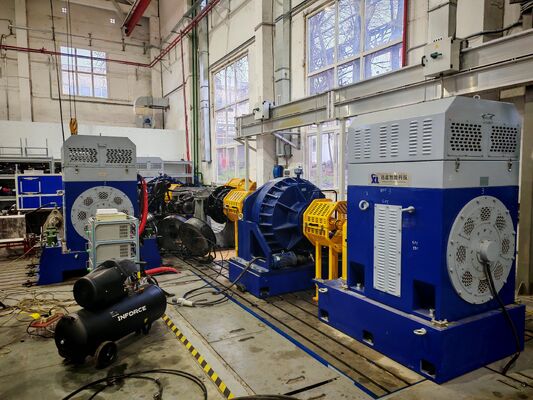

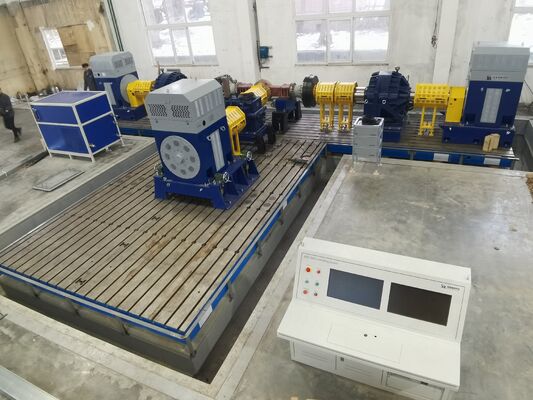

SSCD630-1800/4000 중량 변속기형 다이내모미터 시험 벤치 시스템
SSCD630-1800/4000 무거운 용량변속기 타입 다이너모미터테스트벤치 시스템주요 장점 요약
중용용으로 설계된전송s 630kW 이상, 최대 출력 토크 10 이상000Nm, 토크 제어 정확도 ±00.05%, 통합된 ABB그리고 HBM핵심 부품, 7× 24시간 내구성 테스트를 지원,국제 및국가 표준
1. SSCD630-1800/4000 중량 변속기 타입 다이내모미터 테스트 벤치 시스템 개요
SSCD630-1800/4000은 630kW의 고전력 전송 시스템에 설계된 전문적인 전송 테스트 장치입니다.주로 초중량 상업용 차량의 변속기의 완전 상태 벤치 테스트를 위해, 광업 기계 및 전면 특수 장비 시스템에는 고력 드라이브 및 로딩 장치, 기어박스, 수입 고 정밀 센싱 부품,산업용 변주 주파수 인버터 시스템, 및 지능형 측정 및 제어 시스템 전 차원 테스트를 완료하기 위해 전송 효율의 캘리브레이션, 피로 내구성, 부하 반응 및 신뢰성 검증,중량 전송 부품 개발 및 최종화 및 팩트리 점검을 위한 안정적이고 신뢰할 수 있는 테스트 지원.
| 컴포넌트 이름 | 주요 성능 지표 | 브랜드 |
| 드라이브 다이노미터 | 등급 전력 630kW; 등급 토크 3342Nm; 등급 속도 1800rpm, 최대 작동 속도 4000rpm; 일정한 토크/일정한 속도/일정한 전력 폐쇄 루프 제어 지원; 동적 반응 시간 ≤10ms | 시롱 |
| 로드 다이노미터 | 명산 전력 630kW; 명산 토크 3342Nm; 명산 속도 1800rpm, 최대 속도 4000rpm; 토크 제어 정확성 ≤± 0.2%FS; 물 냉각 주기의 열 분산 | 시롱 |
| 기어박스 | 속도 비율: 1:3.0: 명목 출력 토크 ≥ 10,000 Nm; 입력 속도는 1800rpm, 출력 속도는 600rpm; 3단계 단단한 치아 표면 드라이브 구조; 강압 윤활; 높은 동축성 정확성;작동 소음 ≤75dB | 시롱 |
| 고정밀 토크 센서 | 측정 범위 0-10000Nm; 측정 정확도 0.15% FS; 회전 속도 해상도 0.1rpm; 동적 신호 반응 ≤1ms | HBM |
| 변주 주파수 인버터 시스템 | ABB ACS880 시리즈, 3 단계 AC 입력 380V-480V; 운영 주파수 50-60Hz; 직접 토크 제어 기술을 사용; 과류에 대한 여러 안전 보호 장치가 있습니다.과전압 및 과열 | ABB |
| 지능형 측정 및 제어 시스템 | 산업용 IPC710 호스트; I7 프로세서 / 32G 메모리 / 1T 솔리드 스테이트 드라이브; 전용 테스트 제어 소프트웨어; 사용자 지정 운영 조건, 데이터 로깅 및 자동 보고를 지원합니다. | 시롱 |
| 다채널 데이터 수집 시스템 | 통합 온도, 진동, 노이즈 획득; 온도 측정 범위 -40 ~ 200 ° C, 정확도 ±0.5 ° C; 진동 획득 대역: 10Hz-10kHz | 시롱 |
| 조정 가능한 장착 기단 | 중앙 높이 조정 250-650mm 최대 부하 ≥1800kg 설치 평면 ≤0.02mm/m | 시롱 |
| 고강도 철판 | HT300 재료, 견인 강도 ≥300MPa; 꿀집 충격 흡수 구조; 평면성 오류 ≤0.02mm/m | 시롱 |
| 고직성 접착제 | 적용 가능한 최대 속도는 ≥6000rpm; 명동토크 용량은 ≥12,000Nm; 탄력적인 완충 및 충격 흡수; 부식 및 마모에 저항하는 재료 | 시롱 |
| 안전 보호 | 완전 폐쇄 된 구조; 안전 잠금 (뚜?? 을 열 때 즉시 중지) 내부는 소음 흡수 및 소음을 줄이는 재료가 장착되어 있습니다. | 시롱 |
| 산업용 냉각 장치 | 630kW 시스템의 냉각 요구 사항에 맞습니다. 온도 제어 정확도 ±2 ° C. 듀얼 루프 독립 냉각 (시험 중인 역량계 + 전송) | 시롱 |
| 자동 윤활유 공급 역 | 공급 압력 0.3-0.6MPa; 지속적으로 조절 가능한 흐름 속도; 오일 온도 조절 30-60 ° C; 오일 레벨 알람과 함께 내장 필터링 시스템 | 시롱 |
3. SSCD630-1800/4000 630kW 전기 다이내모터 주요 기술 매개 변수
| 매개 변수s | V알루아 |
| 드라이브 다이너모터 등급 전력 | 630kW |
| 드라이브 다이너모터 등급 토크 | 3342Nm |
| 드라이브 다이내모터 명칭/최대속도 | 1800rpm/4000rpm |
| 기어박스 속도의 비율 | 1:3.0 |
| 최대 출력 토크 | ≥10000Nm |
| 정차 출력 속도 | 600회속 |
| 로드 다이노모터 토크 제어 정확성 | 0.05%FS |
| 토크 센서 범위/정확성 | 0-10000Nm / 0.05%FS |
| 변주 주파수 인버터 시스템 입력 전압 | 3단계 AC 380V-480V |
| 장착 기지 조정 범위/부하 용량 | 250~650mm/≥1800kg |
| 금속판 소재 | HT300 주사철 |
4. SSCD630-1800/4000 중량 변속기 타입 다이내모미터 테스트 벤치 시스템 핵심 성능 하이라이트
1)초고전력 듀얼 다이노모터 구성, 극심한 무거운 부하 테스트를 포함
630kW급 드라이브와 로드 듀얼 다이노미터와 1:3 전용 토크 증가 리듀서와 결합하여 총 출력 토크가 10,000Nm를 초과합니다.광산 차량의 저속 고토크 작동 시나리오를 완벽하게 복제합니다., 무거운 건설 기계 및 기타 장비.
2)고정도 측정 시스템, 신뢰할 수 있고 추적 가능한 테스트 데이터
독일 HBM의 고정도 토크 감지 모듈은 고속 취득과 전용 알고리즘과 결합하여 토크, 회전 속도, 전력,온도, 진동 등, R&D 및 인증 테스트에 대한 데이터 요구 사항을 충족합니다.
3)산업용 수준의 안정적인 설계, 장기간 연속 작동을 지원
직전 제어 기술, 대전압 적응, 세 배 전기 보호 장치와 함께 ABB ACS880 시리즈 변주 주파수 인버터 시스템으로 장착그것은 7 × 24 시간 연속적인 내구성 테스트를 달성 할 수 있습니다, 시스템 안정성은 대량 생산 테스트 및 장기 연구 개발 테스트의 요구 사항을 충족합니다.
4)고직성 드라이브 구조는 원활한 작동과 더 긴 서비스 수명을 보장합니다.
3단계 단단한 치아 표면, 강제 윤활성화 및 높은 코아시아성 조립 프로세스는 낮은 진동, 낮은 소음 및 높은 토크 출력 조건에서 충격이 없습니다.장비는 긴 사용 기간을 가지고 있으며 매일 유지 관리를 쉽게합니다..
5)전체 프로세스 전체에 걸쳐 지능적인 제어 작업 어려움을 줄입니다
지능형 측정 및 제어 시스템 XLP-2000은 작업 조건의 시각 편집, 실시간 곡선 모니터링, 자동 데이터 저장 및 한 클릭으로 테스트 보고를 생성하는 것을 지원합니다.윤활 및 냉각 시스템은 완전히 자동으로 작동, 수동 개입을 줄입니다.
5. SSCD630-1800/4000 중량 변속기 타입 다이내모미터 시험 벤치 시스템 적용 가능한 시험 대상 및 시나리오
1) 초중량 상업용 차량전송: 무거운 트럭, 광산 덤프 트럭 및 대형 버스용 변속기의 성능, 효율성, 내구성 및 신뢰성을 위한 벤치 테스트.
2) 건설 기계 및 특수 장비: 대형 로더, 광산 발굴기 및 오프로드 차량 변속 시스템의 포괄적 테스트.
3) 전송 시스템 연구 및 개발 검증: 신제품 개발, 성능 최적화, 변속기 제조업체 및 연구 기관의 타입 승인 시험.
4) 생산에 대한 공장 검사선: 변속기 집합의 오프라인 검사, 밀폐, 무부하/부하 조건 및 교대 성능의 신속한 검증.
6SSCD630-1800/4000 중량 변속기 타입 다이너모미터 시험 벤치 시스템 참조 표준
QC/T 568-2019 자동차용 변속기 시험 방법
QC/T 569-2019 자동차용 변속기 시험용 기준
QC/T 533-2020 차량의 구동축에 대한 시험 방법
QC/T 534-2020 차량 구동축 시험판에 대한 평가 기준
GB/T 23920-2024 "건설기계용 축"
JB/T 5929-1991 건설 기계의 구동 축의 신뢰성을 위한 시험 방법
JB/T 10634-2023 전기 다이너모미터
| 모델 | 가등식 전력 (kW) | 가속 모터 (Nm) | 가속도 (rpm) | 최대 속도 (rpm) | 일정한 전력 범위 (rpm) | 일정한 토크 범위 (rpm) | 토크 측정 정확성 |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4500 | 1000-4000 | 0-1000 | 0.05%FS |
| SSCD22-1000/4500 | 22 | 210 | 1000 | 4500 | 1000-4000 | 0-1000 | 0.05%FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4500 | 1000-4000 | 0-1000 | 0.05%FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 1000-3800 | 0-1000 | 0.05%FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 1000-3800 | 0-1000 | 0.05%FS |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 1000-3800 | 0-1000 | 0.05%FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 1000-3000 | 0-1000 | 0.05%FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 1000-3000 | 0-1000 | 0.05%FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 1000-3000 | 0-1000 | 0.05%FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 1000-2600 | 0-1000 | 0.05%FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 1000-2600 | 0-1000 | 0.05%FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 1000-2600 | 0-1000 | 0.05%FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05%FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05%FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05%FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05%FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 1500-4500 | 0-1500 | 0.05%FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 1500-4500 | 0-1500 | 0.05%FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 1500-4000 | 0-1500 | 0.05%FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 1500-4000 | 0-1500 | 0.05%FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 1500~3800 | 0-1500 | 0.05%FS |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 1500~3800 | 0-1500 | 0.05%FS |
| SSCD350-1500/3800 | 350 | 2228 | 1500 | 3800 | 1500~3800 | 0-1500 | 0.05%FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 1500~3800 | 0-1500 | 0.05%FS |
| SSCD450-1500/3800 | 450 | 2865 | 1500 | 3800 | 1500~3800 | 0-1500 | 0.05%FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 1500~3800 | 0-1500 | 0.05%FS |
| SSCD560-1500/3800 | 560 | 3565 | 1800 | 3800 | 1500~3800 | 0-1500 | 0.05%FS |
|
SSCD560-1800/4000 (개인 맞춤) |
560 | 2970 | 1800 | 4000 | 1800~4000년 | 0-1800 | 0.05%FS |
|
SSCD630-1800/4000 (개인 맞춤) |
630 | 3342 | 1800 | 4000 | 1800~4000년 | 0-1800 | 0.05%FS |
1) 표준 모델: 90일 이내에 선박 (배치 전에 사전 테스트를 포함하여 도착시 신속한 설치를 보장합니다.)
2) 맞춤형 모델: 90-120일 이내에 배달, 유럽, 미국, 동남아시아 등 세계 주요 지역으로 국제 물류와 유통을 포함,그리고 중동 (해상 / 육상 운송 옵션안전 포장 및 습도 방지 및 경종 방지 처리 포함)
3) 지원 서비스: 우리는 CE 및 ISO 인증 문서와 원산지 인증서를 제공합니다.그리고 전문 물류 전문가는 전체 프로세스를 추적하여 세관 정류에 도움을 주고 대규모 장비의 안전하고 신속한 배송을 보장합니다..
1) 보증 약속:핵심 부품 (다이나모미터, 토크 플랜지) 에 대한 1 년 보증, 평생 유지 보수; 보증 기간 동안 무료 문제 해결 및 수리 서비스, 인적 실수로 인한 손상을 제외합니다.
2) 기술 지원:24/7 이중 언어 서비스 (영어와 중국어), 응답 시간 ≤ 4시간
3) 설치, 운용 및 교육 서비스: 사용자는 현장 기본 설치에 책임이 있습니다. Seelong은 현장 안내를 위해 두 명의 전문 기술자를 파견합니다.및 파이프 라인 연결 사양)· 장비의 시동은 전적으로 우리에 의해 처리됩니다 (전력 켜기 테스트, 매개 변수 캘리브레이션 및 시스템 연결 테스트를 포함하여);3일간의 무료 전문 운영 교육이 제공됩니다 (장비 운영을 포함합니다., 매개 변수 설정, 일상 유지 보수 및 문제 해결) 를 통해 운영자가 대규모 장비를 능숙하게 사용하는 것을 보장합니다.
4) 원격 서비스: 컴퓨터를 통해 원격 디버깅, 시스템 업그레이드 및 모듈형 솔루션 구성 가이드를 지원하여 사용 중 기술적 문제를 신속하게 해결하고 다운타임 손실을 최소화합니다.
9자주 묻는 질문
Q: 우리의 협력을 위한 최소 주문량은 무엇입니까?
A: 우리는 주식 제품에 대한 1pcs의 작은 트레일 주문을 지원합니다.
Q: 제품에 대해 어떻게 더 많은 정보를 얻을 수 있습니까?
A: 이메일로 보내주시면 전자 샘플 북을 보내드리겠습니다.
질문: 지불 기간은 얼마인가요?
A: 일반적으로 30% T/T 보증금, 배송 전에 전체 지불.
질문: 내 주문의 납품 시간은 얼마입니까?
A: 다이너모미터 생산 주기는 6-8 주, 센서 생산 주기는 2-3 주입니다, 다른 제품은 저희에게 연락하십시오.
Q: 어떻게 테스트 벤치의 전체 솔루션을 얻을 수 있습니까?
답: 이메일로 문의하면 기술 직원이 상세한 계획에 대해 연락합니다.
Q: 저는 여러분의 공장을 방문할 수 있나요?
A: 물론, 방문 할 수 있습니다.
