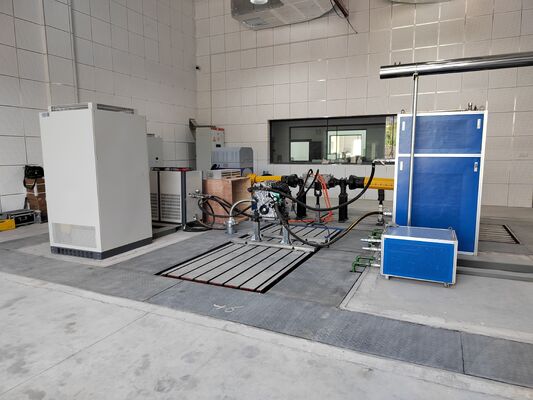

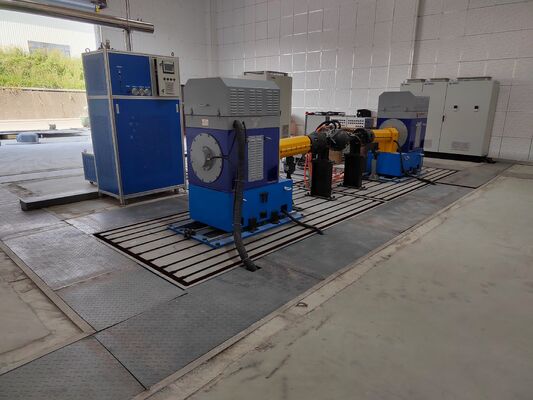

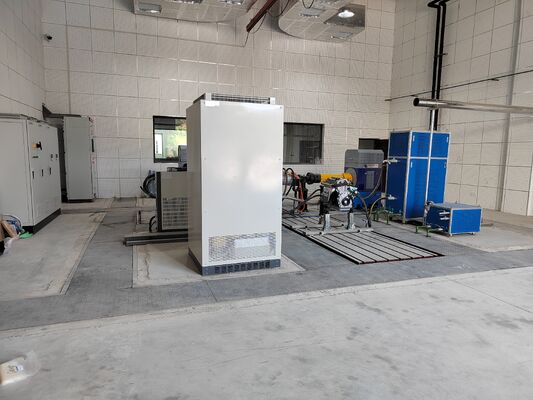

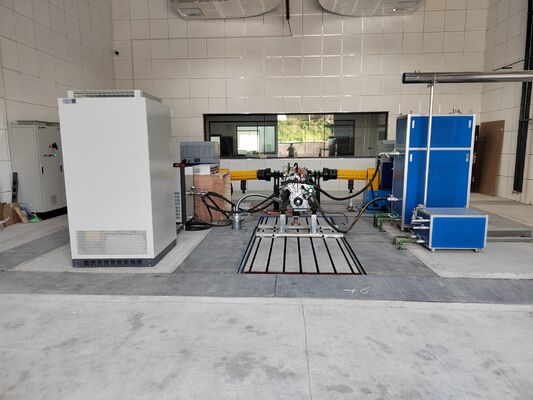

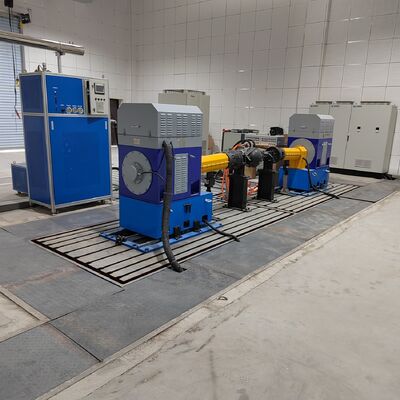

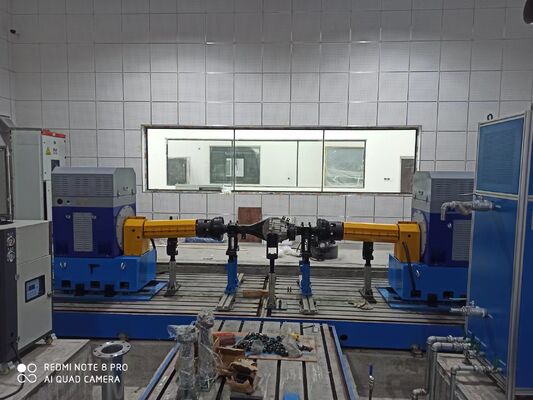

SSCG250-3000/8000 250kW 승용차 변속기 타입 다이내모미터 테스트 벤치 시스템

SSCG250-3000/8000 250kW승용차 변속기종류 D수량 측정기 시험 벤치 시스템

1. SSCG250-3000/8000 250kW 승용차 변속기 유형 다이내모미터 테스트 벤치 시스템 개요

The SSCG250-3000/8000 electric dynamometer test bench system for passenger car transmission performance is a high-precision dedicated test platform designed for the research and development and testing of transmission systems for일반 연료 승용차, SUV 및 MPVS이 시스템은 초고속 드라이브 다이노모터, 초고속 로드 다이노모터, 고정도 토크 플랜지, ABB 인버터 시스템과 같은 핵심 모듈을 통합합니다.지능형 측정 및 제어 시스템 XLP-2000, 다채널 데이터 획득 시스템 등 개발에 대한 완전하고 정확하고 안정적인 벤치 테스트 솔루션을 제공합니다.연료용 승용차 변속기의 공장 검사 및 성능 정형화8000회속고속 성능 검증, 전송 효율성 테스트, 변속 품질 분석, 내구성 및 신뢰성 평가.연료 변속기에 대한 최대 8000rpm의 시험 요구 사항에 완벽하게 적응.

2. SSCG250-3000/8000 250kW 승용차 변속기 타입 다이내모미터 테스트 벤치 시스템 핵심 부품 설명

3. SSCG250-3000/8000 250kW 전기 다이내모터 기술 매개 변수

4. SSCG250-3000/8000 250kW 승용차 변속기 유형 다이내모미터 테스트 벤치 시스템 핵심 장점

1) 이중 다이노모터 拖拉 구조, 정확하게 연료 전송 테스트에 일치

SSCG250-3000/8000 고속 드라이브 + 로드 다이노미터가 장착되어 있으며, 명산속도는 3000rpm, 최대속도는 8000rpm입니다.연료로 구동되는 승용차 변속기의 모든 속도 조건을 완전히 커버하는드라이브 다이너모터는 엔진 입력 전력을 시뮬레이션하고 로드 다이너모터는 차량 운전 저항을 시뮬레이션합니다.이 변속기의 실제 작동 상태를 실제로 복제할 수 있고 모든 성능 테스트를 충족시킬 수 있습니다., 효율성, 내구성 등

2) 우수한 동적 측정 정확성

HBM 고정도 토크 플랜지, 측정 정확도 0.05%FS, 동적 반응 ≤1ms, 고속 데이터 획득 장치와 결합하여 속도와 같은 동적 매개 변수를 정확하게 캡처 할 수 있습니다.토크, 전력, 온도, 진동 등, 탄소 전송의 정밀 테스트 및 데이터 추적성의 요구 사항을 충족합니다.

3) 안정적이고 신뢰할 수 있는 작동, 장기간 내구성 테스트에 적합

직전 제어 기술로 ABB ACS880 시리즈 변주 주파수 인버터 시스템을 갖추고 있으며, 과전류에 대한 세 배 보호로 380V-480V의 넓은 전압 입력을 갖습니다.과전압 및 과열, 그것은 24시간 연속 고속 내구성 테스트, 원활한 작동 및 8000rpm의 정밀한 제어 충족 할 수 있습니다.

4) 고속 운전을 위한 특수 설계, 안전하고 내구성

G1급 동적 균형 고속 결합, 고강도 장착 기단 및 고정도 변속 구조로 안정적인 동축성을 보장합니다.낮은 진동 및 낮은 소음 8000rpm 고속 테스트, 그리고 안전하고 안정적인 장기 운영.

5) 지능형 측정 및 제어, 효율적이고 편리한 운영

XLP-2000 측정 및 제어 시스템은 작업 상태 편집, 실시간 모니터링, 데이터 저장 및 자동 보고서 생성 등을 지원합니다.윤활유 스테이션과 듀얼 루프 쿨러는 정확한 온도 조절과 자동 보호, 테스트 효율성과 운영 편의성을 크게 향상시킵니다.

5. SSCG250-3000/8000 250kW 승용차 변속기 유형 다이내모미터 테스트 벤치 시스템 응용 분야

1) 전통적인 연료 승용차 기어박스: 시단, SUV 및 MPVS용 기어박스의 성능, 효율성, 변속 품질, 내구성 및 신뢰성 시험 8000rpm 내에서

2) 전송 연구 및 개발 및 검증: 송전 시스템 연구 및 개발, 매개 변수 일치, 연료 전송 기업 및 연구소에서 벤치 인증 테스트.

3) 공장 검사 및 품질 관리: 연료용 승용차 변속기 집합체의 오프라인 검사, 밀폐, 무부하/고속부하 동작 및 교대 성능 검증

6. SSCG250-3000/8000 250kW 승용차 변속기 타입 다이내모미터 테스트 벤치 시스템 참조 표준

QC/T 568-2019 자동차용 변속기에 대한 시험 방법

QC/T 569-2019 자동차용 변속기 시험용 기준

QC/T 1376-2020 승용차 변속기 집합체에 대한 시험 방법

GB/T 30038-2013 자동차 변속기의 신뢰성을 위한 시험 방법

JB/T 10634-2023 전기 다이너모미터

7변속기 유형 다이내모미터 테스트 벤치 시스템 모델 목록

사용자 정의 서비스를 지원합니다: 속도 범위, 토크 범위, 테스트 소프트웨어 기능 및 특수 환경 적응 솔루션은 요구 사항에 따라 사용자 정의 할 수 있습니다.

8배달 및 판매 후 지원

배달 서비스

1) 표준 모델: 90일 이내에 선박 (배치 전에 사전 테스트를 포함하여 도착시 신속한 설치를 보장합니다.)

2) 맞춤형 모델: 90-120일 이내에 배달, 유럽, 미국, 동남아시아 등 세계 주요 지역으로 국제 물류와 유통을 포함,그리고 중동 (해상 / 육상 운송 옵션안전 포장 및 습도 방지 및 경종 방지 처리 포함)

3) 지원 서비스: 우리는 CE 및 ISO 인증 문서와 원산지 인증서를 제공합니다.그리고 전문 물류 전문가는 전체 프로세스를 추적하여 세관 정류에 도움을 주고 대규모 장비의 안전하고 신속한 배송을 보장합니다..

판매 후 지원

1) 보증 약속:핵심 부품 (다이나모미터, 토크 플랜지) 에 대한 1 년 보증, 평생 유지 보수; 보증 기간 동안 무료 문제 해결 및 수리 서비스, 인적 실수로 인한 손상을 제외합니다.

2) 기술 지원:24/7 이중 언어 서비스 (영어와 중국어), 응답 시간 ≤ 4시간

3) 설치, 운용 및 교육 서비스: 사용자는 현장 기본 설치에 책임이 있습니다. Seelong은 현장 안내를 위해 두 명의 전문 기술자를 파견합니다.및 파이프 라인 연결 사양)· 장비의 시동은 전적으로 우리에 의해 처리됩니다 (전력 켜기 테스트, 매개 변수 캘리브레이션 및 시스템 연결 테스트를 포함하여);3일간의 무료 전문 운영 교육이 제공됩니다 (장비 운영을 포함합니다., 매개 변수 설정, 일상 유지 보수 및 문제 해결) 를 통해 운영자가 대규모 장비를 능숙하게 사용하는 것을 보장합니다.

4) 원격 서비스: 컴퓨터를 통해 원격 디버깅, 시스템 업그레이드 및 모듈형 솔루션 구성 가이드를 지원하여 사용 중 기술적 문제를 신속하게 해결하고 다운타임 손실을 최소화합니다.

9자주 묻는 질문

Q: 우리의 협력을 위한 최소 주문량은 무엇입니까?
A: 우리는 주식 제품에 대한 1pcs의 작은 트레일 주문을 지원합니다.
Q: 제품에 대해 어떻게 더 많은 정보를 얻을 수 있습니까?
A: 이메일로 보내주시면 전자 샘플 북을 보내드리겠습니다.
질문: 지불 기간은 얼마인가요?
A: 일반적으로 30% T/T 보증금, 배송 전에 전체 지불.
질문: 내 주문의 납품 시간은 얼마입니까?
A: 다이너모미터 생산 주기는 6-8 주, 센서 생산 주기는 2-3 주입니다, 다른 제품은 저희에게 연락하십시오.
Q: 어떻게 테스트 벤치의 전체 솔루션을 얻을 수 있습니까?
답: 이메일로 문의하면 기술 직원이 상세한 계획에 대해 연락합니다.
Q: 저는 여러분의 공장을 방문할 수 있나요?
A: 물론, 방문 할 수 있습니다.

10우리의 증명서
