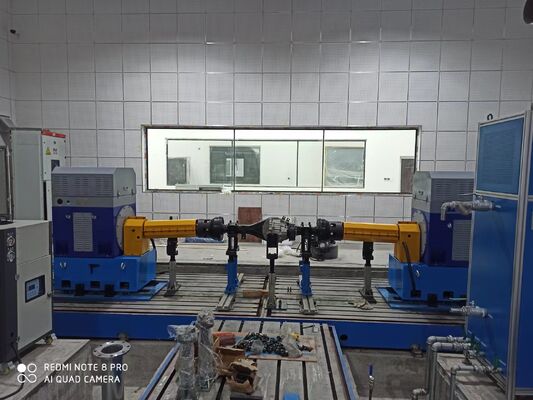

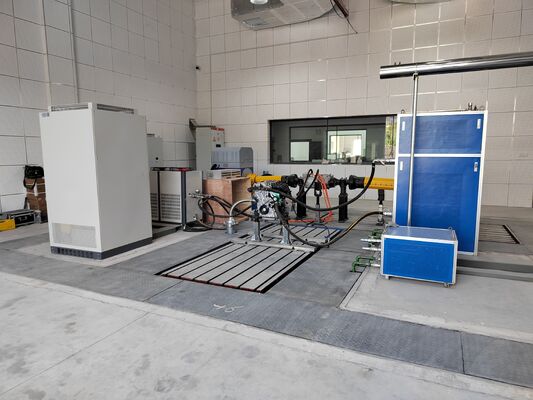

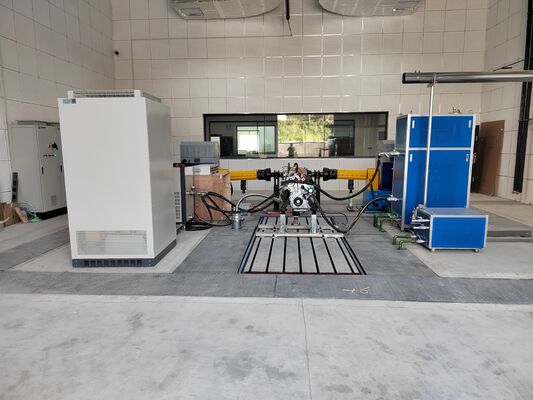

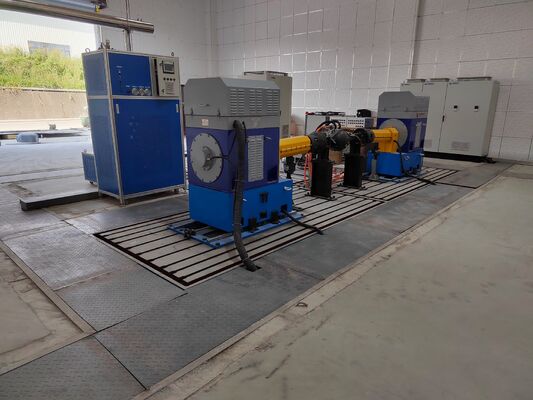

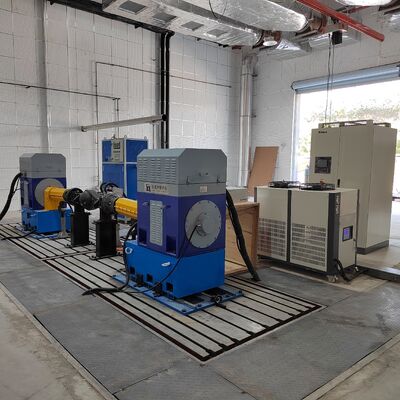

SSCH160-4000-15000 160kW 순수 전기 구동 감속기 변속기 동력계 시험대 시스템

SSCH160-4000-15000 160kW 순수 전기 구동 환전 디내모미터 테스트 벤치 시스템

1. SSCH160-4000-15000 160kW 순수 전기 구동 환속기 변속기 다이내모미터 테스트 벤치 시스템 개요

SSCH160-4000-15000 160kW 순수 전기 드라이브 환전 역량 측정기 테스트 벤치 시스템은 고속, 고 토크, 고 정밀 전용 테스트 플랫폼입니다 용도로 설계되었습니다. 전기 구동 축을 개발하고 시험하는, 그리고 순수 전기 승용차 소유자를 위한 단 단계/다단 단계 절감기.이 시스템은 핵심 모듈을 통합합니다.초고속 드라이브 다이너모터, 초고속 토크 저속 로드 다이너모터, 초정밀 토크 플랜지, ABB 변주 주파수 인버터 시스템, XLP-2000 지능형 측정 및 제어 시스템,다채널 데이터 수집 시스템등등- 이봐요. 의성능 검증, 전속 효율 테스트, NVH 분석, 순수 전기적 인 감량기의 온도 상승 특성과 내구성 신뢰성 평가 초고속 조건에서 15,000 RPM까지 입력 속도, 완벽하게 충족 일반 순수 전기 승용차에 대한 전기 구동 시스템의 모든 시나리오 테스트 요구 사항 개발을 위해 완전하고 정확하고 안정적인 벤치 테스트 솔루션을 제공순수 전기적 환기기의 공장 검사 및 성능 정정.

2. SSCH160-4000-15000 160kW 순수 전기 구동 환속기 변속기 다이내모미터 테스트 벤치 시스템 핵심 부품 설명

3.SSCH160-4000-15000 160kW 전기 다이내모터 기술 매개 변수

4.SSCH160-4000-15000 160kW 순수 전기 구동 환속기 변속기 시험 벤치 시스템 핵심 장점

1)고속 입력 + 높은 출력 토크, 정밀하게 순수 전기적 절감기 시험 특성에 일치

동력 끝은 160kW/4000-15000rpm의 고속 역량계를 사용하여 순수 전기 동력 모터의 입력 조건을 현실적으로 시뮬레이션합니다.부하 끝에는 300kW/1500rpm/1910Nm 고토크 저속 역량 측정기가 있습니다., 이는 절감기의 출력 끝에서 높은 토크 부하 특성을 완벽하게 복제하고 순수 전기 절감기의 전체 작동 상태 테스트를 정확하게 다루고 있습니다.

2)초고속 드라이브를 위한 특수 설계, 15000rpm에서 안정적인 작동

G1급 동적 균형 고속 결합, 고직성 변속기 구조 및 고속 베어링 시스템으로 안정적인 동축성을 보장합니다.15000rpm의 초고속 테스트에서 낮은 진동 및 낮은 소음, 고속 효율, NVH 및 내구성 신뢰성 테스트의 요구 사항을 충족합니다.

3)동적 측정 정확도는 우수하고 데이터 추적성은 신뢰할 수 있습니다.

HBM 고정도 토크 플랜지, 측정 정확도 0.15% FS, 동적 반응 ≤1ms, 다채널 데이터 획득 장치와 결합하여 속도와 같은 주요 매개 변수를 정확하게 캡처 할 수 있습니다.토크, 전력, 온도, 진동, 노이즈 등, 순수 전기적 인 절제기의 정제 된 시험 및 인증 요구 사항을 충족합니다.

4)그것은 안정적이고 신뢰할 수 있으며 장기 내구성 테스트에 적합합니다.

ABB 벡터 제어 주파수 변환 시스템으로, 380V-480V의 넓은 전압 입력, 과류, 과전압 및 과열에 대한 세 배 보호높은 토크 내구성 테스트, 원활한 장기 운영과 정확한 제어.

5)지능형 측정 및 제어, 효율적이고 편리한 작동

XLP-2000 측정 및 제어 시스템은 작업 상태 편집, 실시간 모니터링, 데이터 저장 및 자동 보고서 생성 등을 지원합니다.윤활유 스테이션과 듀얼 루프 쿨러는 정확한 온도 조절과 자동 보호, 테스트 효율성과 운영 편의성을 크게 향상시킵니다.

5.SSCH160-4000-15000 160kW 순수 전기 구동 환속기 변속기 역량 측정기 시험 벤치 시스템 응용 분야

1) 순수 전기 승용차 줄기기: 성능, 효율성, 온도 상승, NVH, 내구성, 주요 절감기, 단일 단계 절감기, 15,000 RPM 내의 전기 구동 축 집합체의 신뢰성 테스트.

2) 전기 구동 시스템의 연구 개발 및 검증: 순수 전기 드라이브 기업 및 연구소용 전기 드라이브 전송 시스템의 연구 및 개발, 매개 변수 일치, 벤치 인증 테스트.

3) 공장 검사 및 품질 관리: 순전히 전기적 인 환기 단체의 오프라인 검사, 밀폐, 무부하/고속부하 동작, 효율성 검증.

6.SSCH160-4000-15000 160kW 순수 전기 구동 환속기 변속기 역량 측정기 시험 벤치 시스템 참조 표준

QC/T 568-2019 자동차용 변속기 시험 방법

QC/T 1376-2020 승용차의 변속기 집합에 대한 시험 방법

GB/T 30038-2013 자동차 변속기의 신뢰성을 위한 시험 방법

JB/T 10634-2023 전기 다이노미터,

GB/T 18488-2015 "전기차용 모터 드라이브 시스템"

7변속기 유형 다이내모미터 테스트 벤치 시스템 모델 목록

사용자 정의 서비스를 지원합니다: 속도 범위, 토크 범위, 테스트 소프트웨어 기능 및 특수 환경 적응 솔루션은 요구 사항에 따라 사용자 정의 할 수 있습니다.

8배달 및 판매 후 지원

배달 서비스

1) 표준 모델: 90일 이내에 선박 (배치 전에 사전 테스트를 포함하여 도착시 신속한 설치를 보장합니다.)

2) 맞춤형 모델: 90-120일 이내에 배달, 유럽, 미국, 동남아시아 등 세계 주요 지역으로 국제 물류와 유통을 포함,그리고 중동 (해상 / 육상 운송 옵션안전 포장 및 습도 방지 및 경종 방지 처리 포함)

3) 지원 서비스: 우리는 CE 및 ISO 인증 문서와 원산지 인증서를 제공합니다.그리고 전문 물류 전문가는 전체 프로세스를 추적하여 세관 정류에 도움을 주고 대규모 장비의 안전하고 신속한 배송을 보장합니다..

판매 후 지원

1) 보증 약속: 핵심 부품 (다이나모미터, 토크 플랜지) 에 대한 1년 보증, 평생 유지보수, 보증 기간 동안 무료 문제 해결 및 수리 서비스, 인적 실수로 인한 손상을 제외합니다.

2) 기술 지원: 24/7 이중 언어 (영어와 중국어) 서비스, 응답 시간 ≤ 4시간

3) 설치, 운용 및 교육 서비스: 사용자는 현장 기본 설치에 책임이 있습니다. Seelong은 현장 안내를 위해 두 명의 전문 기술자를 파견합니다.및 파이프 라인 연결 사양)· 장비의 시동은 전적으로 우리에 의해 처리됩니다 (전력 켜기 테스트, 매개 변수 캘리브레이션 및 시스템 연결 테스트를 포함하여);3일간의 무료 전문 운영 교육이 제공됩니다 (장비 운영을 포함합니다., 매개 변수 설정, 일상 유지 보수 및 문제 해결) 를 통해 운영자가 대규모 장비를 능숙하게 사용하는 것을 보장합니다.

4) 원격 서비스: 컴퓨터를 통해 원격 디버깅, 시스템 업그레이드 및 모듈형 솔루션 구성 가이드를 지원하여 사용 중 기술적 문제를 신속하게 해결하고 다운타임 손실을 최소화합니다.

9자주 묻는 질문

Q: 우리의 협력을 위한 최소 주문량은 무엇입니까?
A: 우리는 주식 제품에 대한 1pcs의 작은 트레일 주문을 지원합니다.
Q: 제품에 대해 어떻게 더 많은 정보를 얻을 수 있습니까?
A: 이메일로 보내주시면 전자 샘플 북을 보내드리겠습니다.
질문: 지불 기간은 얼마인가요?
A: 일반적으로 30% T/T 보증금, 배송 전에 전체 지불.
질문: 내 주문의 납품 시간은 얼마입니까?
A: 다이너모미터 생산 주기는 6-8 주, 센서 생산 주기는 2-3 주입니다, 다른 제품은 저희에게 연락하십시오.
Q: 어떻게 테스트 벤치의 전체 솔루션을 얻을 수 있습니까?
답: 이메일로 문의하면 기술 직원이 상세한 계획에 대해 연락합니다.
Q: 저는 여러분의 공장을 방문할 수 있나요?
A: 물론, 방문 할 수 있습니다.

10우리의 증명서
