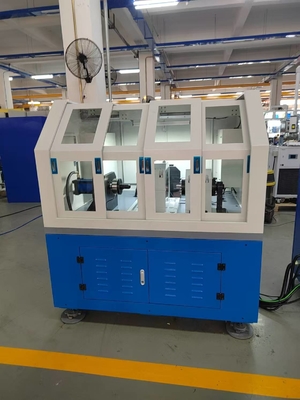

SYJ-d20-60 내부 지름 20~60mm의 베어링을 측정하기 위한 베어링 테스트 벤크

SYJ-d20-6010000회속베어 테스트 벤치특징

1) 전력 요구 사항: 입력 전력 공급은 단相 3선 AC220V ± 10% 50Hz입니다.

2) 누출 보호: 전류 유형의 누출 보호, IΔn ≤30mA, 작동 시간 ≤0.1s, 용량 10A.

3) 제어장치: AC 속도 모터 제어장치로 장착되어, 모터에 조절 가능한 전력을 공급합니다.

4) 데이터 수집기: 데이터 수집기가 실험 데이터를 수집하도록 구성됩니다.

5) 실험 메커니즘: 롤링 베어링의 명목 지름, 스핀, 롤링 베어링 유형, 이동 가능한 롤링 베어링 좌석, 롤링 베어링의 방사선 부하 장치 등을 포함합니다.

6) 센서: 롤링 베어링 방사선 부하 센서, 총 방사선 부하 센서, 총 축적 부하 센서, 왼쪽 및 오른쪽 롤링 베어링 축적 부하 센서 등을 포함한 여러 센서가 장착되어 있습니다.각종 부하에서 베어링 성능을 측정하기 위한.

SYJ-d20-60 10000 rpm 베어링 테스트 벤치 기술 매개 변수

SYJ-d20-60 10000 rpm 베어링 테스트 벤치 주요 부품

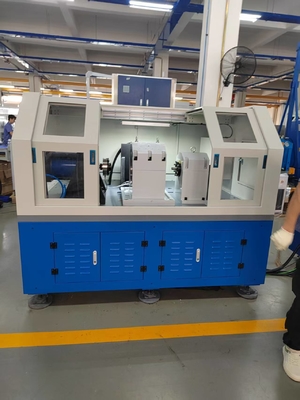

SYJ-d20-60 베어링 수명 테스트 기계는 주로 침대, 시험체, 드라이브 시스템, 로딩 시스템, 윤활 시스템, 공기 냉각 시스템, 전기 제어 시스템 및 소프트웨어로 구성됩니다.그림 1에서 보여진 바와 같이.

그림 1 (철도용 베어 테스트 벤크의 전체 구성)

1)행렬

의행렬, 철도 베어 테스트 벤치의 기초로 간주되는, 고속 회전 및 큰 부하 작업에서 테스트 벤치의 안정성을 보장 할 수있는 유연 철로 만들어집니다.

2)테스트 벤치 몸체

의테스트 벤치 몸체철도 베어 테스트 벤치의 핵심 부분이며, 그 구조는 철도 베어 테스트 벤치 기술의 열쇠입니다.테스트 벤치 몸체로딩 장치, 테스트 셰프트 시스템, 테스트 베어링, 로딩 메커니즘 등으로 구성됩니다.

그림 2

테스트 베어링 도구

3)드라이브 시스템

드라이브 모터는 속도 폐쇄 루프 제어를 채택 한 서보 모터를 채택합니다. 모터는 속도와 토크를 테스트 스핀드에 전송합니다. 모터의 전력은 37kW입니다.그리고 모터 특성 곡선은 다음과 같습니다..

시험 특성을 충족합니다: 모터 제어 속도 범위 100±2000 rpm.

세르보 모터 특성 곡선

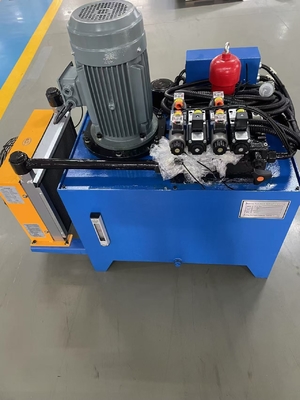

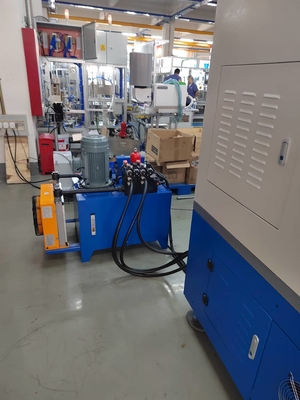

4)로딩 시스템

로딩 시스템은 수압 서보 밸브 폐쇄 루프 모드를 채택합니다. 수압 로딩 시스템은 유지 보수 및 열 방출에 편리한 시험 벤치 몸 밖으로 배치됩니다.수압 로딩 시스템은 전기-수압 폐쇄 루프 서보 로딩 시스템의 중요한 부분입니다..

5)윤활시스템

윤활 시스템은 장비 베어링 윤활 시스템입니다. 장비 베어링의 윤활 요구 사항을 충족시키기 위해,윤활 시스템은 공급 및 반전 오일 펌프가 장착되어야 합니다..

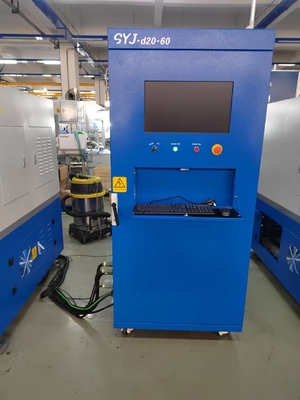

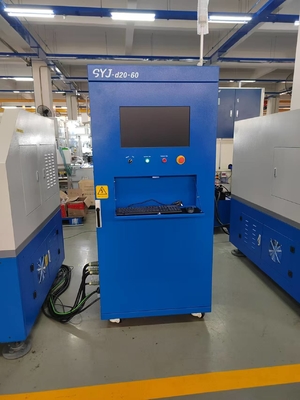

6)제어 시스템 및 전기 부품

제어 시스템은 Omron 프로그래밍 제어기, 프로그래밍 제어 단말기, 주파수 변환 드라이브 유닛, 다양한 센서 (온도, 속도, 압력,진동) 인수 단위, 모터 등

7)공기 냉각 시스템

축적 흐름 팬은 Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F에서 생산한 극저소음 축적 흐름 팬을 사용하며, 공기 부피는 15800m3/h, 바람 속도는 10m/s입니다.그리고 제어된 공기 공급 속도.

SYJ-d20-60 10000 rpm 로저 테스트 벤치 응용 분야

굴지 제조 및 굴지 신뢰성에 대한 높은 요구 사항이있는 산업을 포함합니다: 굴지 생산 (연구 및 개발, 품질 검사), 자동차 (바퀴 허브 / 기어박스 굴지),항공우주 (엔진 베어링), 철도 운송 (바퀴 집합 베어링), 건설 기계 (중량 부하 베어링), 풍력 (스핀들 베어링), 정밀 기계 도구 (스핀들 베어링) 등.

회사 프로파일

시롱 지능형 기술 (루오양) 주식회사 (Seelong Intelligent Technology (Luoyang) Co., Ltd) 는 장비 측정, 제어, 설계, 제조,항공우주 등 다양한 분야에서 전력 엔지니어링 시스템의 판매 서비스, 자동차, 그리고 새로운 에너지; 이 회사는 아름다운 피온 도시 로오양에 위치하고 있습니다.

시롱은 새로운 에너지 모터, 하이브리드 전력 시스템, 엔진, 변속기 및 기타에 대한 테스트 장비의 연구 및 개발, 생산 및 서비스에 특화되어 있습니다.우리의 주요 제품은 전기 역량계, 측정 및 제어 시스템, DC 전원 공급, 및 작동 상태 보증 시스템입니다.기업 철학을 준수하는p로비드의 finq품질s용품s우르비브알그리고keep의에r에너베이션개발,그리고사용자를 위한 다양한 종류의 전력 공학 측정 및 제어 솔루션.

세일롱의 첨단 디자인 철학과 풍부한 산업 경험은장점같은 산업의 경쟁자들보다 앞서고, 회사의 제품은 실제 시장 수요를 더 잘 충족시킬 수 있습니다.자국의 기술 발전과 발전을 평가하면서, 춘천대학교와 성동대학교와 같은 여러 국내 연구기관과 장기적이고 심층적인 협력 관계를 맺고 있습니다. CE 인증을 통과했습니다.ISO9001 품질 시스템 인증, AAA 수준의 기업 인증, 10 개 이상의 발명 특허와 2 개의 소프트웨어 저작권을 획득했습니다.국내외에서 100명 이상의 사용자에게 전문적인 장비와 서비스를 제공했습니다., 이 기업은 비용 효율적인 제품과 고품질 서비스로 국내외 고객들의 신뢰를 얻었고, 장기적인 이득-이득 전략적 파트너십을 구축했습니다.
