제품 상세 정보:
|
| Application: | Testing and Calibration | Power Frequency: | 50 HZ |
|---|---|---|---|
| Dimensions: | varies depending on model | Bearing ID: | 60-120 mm |
| Bearing OD: | 200 mm | Radial Load: | 300 KN |
| Axial Load: | 200 KN | Speed: | 5000 rpm |
| 강조하다: | bearing test bench 5000 rpm,dynamic test bench for bearings,bearing tester 60-120mm inner diameter |
||
응용 분야 제품 설명

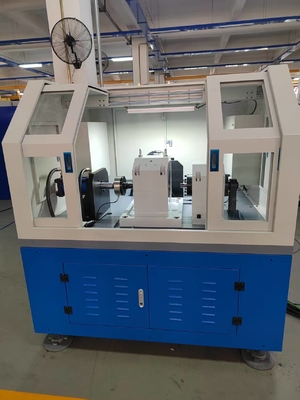

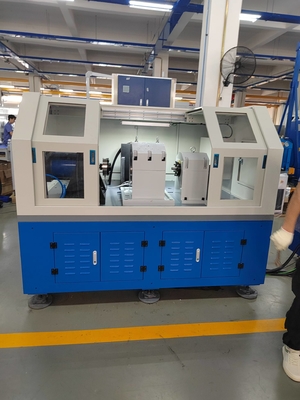

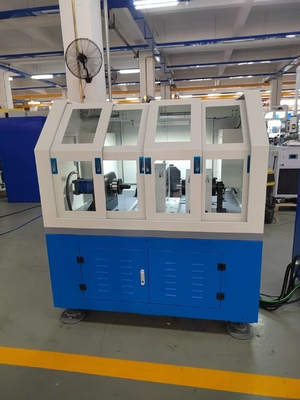

SYJ-d60-120 베어링 시험대 주요 구성 요소
S SYJ-d60-120 베어링 수명 시험기는 주로 베드, 테스트 본체, 구동 시스템, 로딩 시스템, 윤활 시스템, 공기 냉각 시스템, 전기 제어 시스템 및 소프트웨어로 구성되며, 그림 1에 나와 있습니다.
그림 1 (철도 베어링 시험대의 전체 구성)
1) 매트릭스
The 매트릭스, 철도 베어링 시험대의 기반으로 간주되며, 연성 철로 만들어져 고속 회전 및 대형 부하 작동 시 시험대의 안정성을 보장할 수 있습니다.
2) 시험대 본체
The 시험대 본체는 철도 베어링 시험대의 핵심 부분이며, 그 구조는 철도 베어링 시험대 기술의 핵심입니다. 시험대 본체는 로딩 장치, 테스트 샤프트 시스템, 테스트 베어링, 로딩 메커니즘 등으로 구성됩니다.
그림 2
테스트 베어링 툴링
3) 구동 시스템
구동 모터는 서보 모터를 채택하며, 속도 폐쇄 루프 제어를 채택합니다. 모터는 속도와 토크를 테스트 스핀들로 전달합니다. 모터 출력은 37kW이며, 모터 특성 곡선은 다음과 같습니다.
테스트 특성 충족: 모터 제어 속도 범위 100～±2000 rpm.
서보 모터 특성 곡선

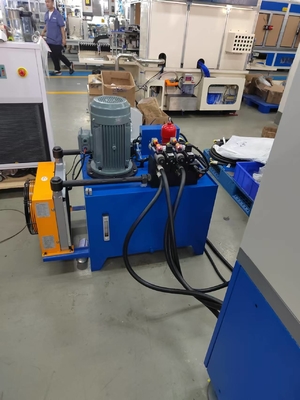

4) 로딩 시스템
로딩 시스템은 유압 서보 밸브 폐쇄 루프 모드를 채택합니다. 유압 로딩 시스템은 유지 보수 및 방열에 편리하도록 시험대 본체 외부에 배치됩니다. 유압 로딩 시스템은 전기 유압 폐쇄 루프 서보 로딩 시스템의 중요한 부분입니다.
5) 윤활 시스템
윤활 시스템은 장비 베어링 윤활 시스템입니다. 장비 베어링에 대한 윤활 요구 사항을 충족하기 위해 윤활 시스템에는 공급 및 반환 오일 펌프가 장착되어야 합니다.

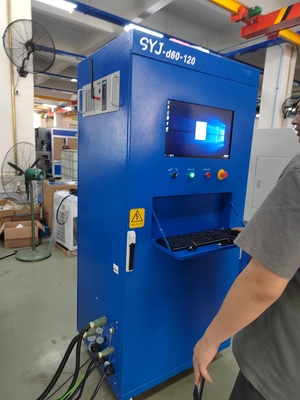

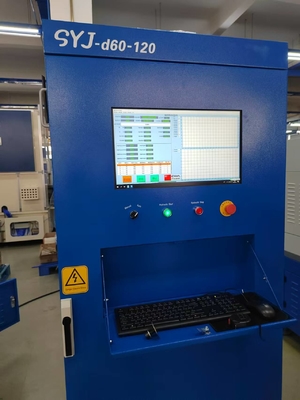

6) 제어 시스템 및 전기 부품
제어 시스템은 Omron 프로그래머블 컨트롤러, 프로그래머블 제어 터미널, 주파수 변환 구동 장치, 다양한 센서(온도, 속도, 압력, 진동) 수집 장치, 모터 등으로 구성됩니다.
7) 공기 냉각 시스템
축류 팬은 Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F에서 생산된 초저소음 축류 팬을 사용하며, 풍량은 15800 m3/h, 풍속은 10m/s, 제어된 공기 공급 속도입니다.
SYJ-d60-120 5000rpm 베어링 시험대 기술 매개변수
| 기술 지표 | 값 |
| 테스트 베어링의 내경 | φ60 mm - φ120 mm |
| 최대 축 방향 테스트 부하 | 0 - 200 kN, 정확도 ±3% (각 베어링 세트는 주행 거리에 따라 로드 가능) |
| 최대 반경 방향 테스트 부하 | 0 - 300 kN, 정확도 ±3% (각 베어링 세트, 정적 로딩, 부하 조절 가능) |
| 최대 속도 | 0-5000 r/min (속도 조절 가능), 폐쇄 루프 제어, 제어 정확도 ±2% |
| 로딩 모드 | 자동 또는 수동 조정 모드, 사전 프로그래밍된 부하 스펙트럼 모드, 속도 모드 |
| 보조 베어링 | 박유 윤활 강제 |
응용 분야 특징
1) 전력 요구 사항: 입력 전원은 단상 3선 AC220V±10% 50Hz입니다.
2) 누설 보호: 전류형 누설 보호, IΔn ≤30mA, 작동 시간 ≤0.1s, 용량 10A.
3) 거버너: AC 속도 모터 거버너가 장착되어 모터에 조절 가능한 전력을 제공합니다.
4) 데이터 수집기: 실험 데이터를 수집하기 위해 데이터 수집기가 구성됩니다.
5) 실험 메커니즘: 구름 베어링 공칭 직경, 스팬, 구름 베어링 유형, 이동식 구름 베어링 시트, 구름 베어링 반경 방향 로딩 장치 등을 포함합니다.
6) 센서: 다양한 부하에서 베어링 성능을 측정하기 위해 구름 베어링 반경 방향 부하 센서, 총 반경 방향 부하 센서, 총 축 방향 부하 센서, 좌우 구름 베어링 축 방향 부하 센서 등 여러 센서가 장착되어 있습니다.SYJ-d60-120 5000rpm 베어링 시험대
응용 분야 베어링 제조 및 베어링 신뢰성에 대한 높은 요구 사항을 가진 산업 분야: 베어링 생산(R&D, 품질 검사), 자동차(휠 허브/기어박스 베어링), 항공 우주(엔진 베어링), 철도 운송(차륜 베어링), 건설 기계(중부하 베어링), 풍력 발전(스핀들 베어링), 정밀 공작 기계(스핀들 베어링) 등.
