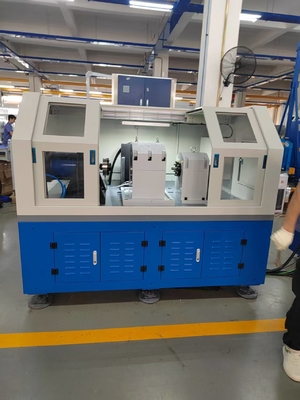

SYJ-d120-200 2000 rpm 베어링 시험대 (내경 120-200mm 베어링 측정용)

SYJ-d120-200 베어링 시험대 주요 구성 요소

S   SYJ-d120-200 베어링 시험대는 주로 베드, 시험 본체, 구동 시스템, 로딩 시스템, 윤활 시스템, 공기 냉각 시스템, 전기 제어 시스템 및 소프트웨어로 구성되며, 그림 1에 나와 있습니다.

                                   그림 1 (철도 베어링 시험대의 전체 구성)

1) 매트릭스

The 매트릭스, 철도 베어링 시험대의 기반으로 간주되며, 연성 철로 만들어져 고속 회전 및 대형 하중 작동 시 시험대의 안정성을 보장할 수 있습니다.

자동차 산업시험대 본체

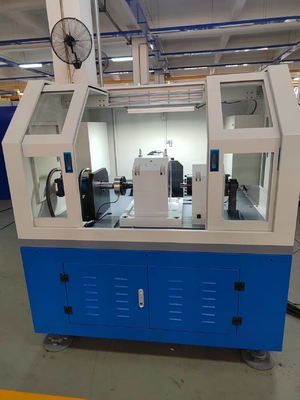

The 시험대 본체는 철도 베어링 시험대의 핵심 부분이며, 그 구조는 철도 베어링 시험대 기술의 핵심입니다. The 시험대 본체는 로딩 장치, 시험 샤프트 시스템, 시험 베어링, 로딩 메커니즘 등으로 구성됩니다.

그림 2

베어링 시험 툴링

항공 우주구동 시스템

구동 모터는 서보 모터를 채택하며, 속도 폐쇄 루프 제어를 채택합니다. 모터는 속도와 토크를 시험 스핀들로 전달합니다. 모터 전력은 37kW이며, 모터 특성 곡선은 다음과 같습니다.

시험 특성 충족: 모터 제어 속도 범위 100～±2000 rpm.

서보 모터 특성 곡선

철도 운송로딩 시스템

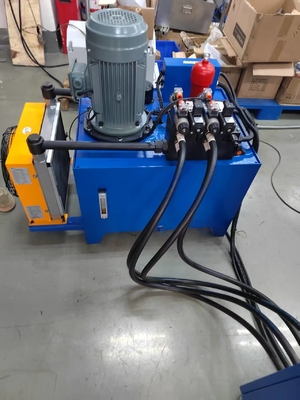

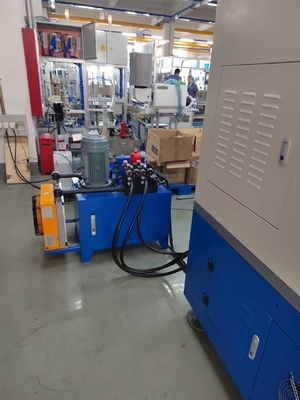

로딩 시스템은 유압 서보 밸브 폐쇄 루프 모드를 채택합니다. 유압 로딩 시스템은 시험대 본체 외부에 배치되어 유지 보수 및 방열에 편리합니다. 유압 로딩 시스템은 전기 유압 폐쇄 루프 서보 로딩 시스템의 중요한 부분입니다.

건설 기계윤활 시스템

윤활 시스템은 장비 베어링 윤활 시스템입니다. 장비 베어링에 대한 윤활 요구 사항을 충족하기 위해 윤활 시스템에는 공급 및 반환 오일 펌프가 장착되어야 합니다.

풍력 발전 산업제어 시스템 및 전기 부품

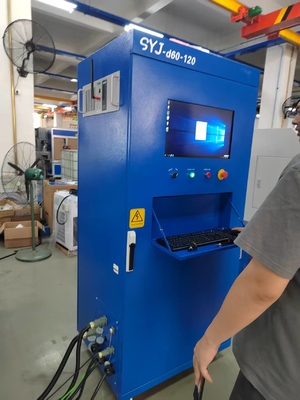

제어 시스템은 Omron 프로그래머블 컨트롤러, 프로그래머블 제어 터미널, 주파수 변환 구동 장치, 다양한 센서(온도, 속도, 압력, 진동) 획득 장치, 모터 등으로 구성됩니다.

정밀 공작 기계공기 냉각 시스템

축류 팬은 Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F에서 생산된 초저소음 축류 팬을 사용하며, 풍량은 15800 m3/h, 풍속은 10m/s, 제어된 공기 공급 속도입니다.

SYJ-d120-200 2000 rpm 베어링 시험대 기술 매개변수

응용 분야 특징

1) 전원 요구 사항: 입력 전원은 단상 3선 AC220V±10% 50Hz입니다.

2) 누설 보호: 전류형 누설 보호, IΔn ≤30mA, 작동 시간 ≤0.1s, 용량 10A.

3) 거버너: 모터에 조절 가능한 전원을 공급하기 위해 AC 속도 모터 거버너가 장착되어 있습니다.

4) 데이터 수집기: 실험 데이터를 수집하기 위해 데이터 수집기가 구성되어 있습니다.

5) 실험 메커니즘:  롤링 베어링 공칭 직경, 스팬, 롤링 베어링 유형, 이동식 롤링 베어링 시트, 롤링 베어링 반경 방향 로딩 장치 등을 포함합니다.

6) 센서: 다양한 하중에서 베어링 성능을 측정하기 위해 롤링 베어링 반경 방향 하중 센서, 총 반경 방향 하중 센서, 총 축 방향 하중 센서, 좌우 롤링 베어링 축 방향 하중 센서 등 여러 센서가 장착되어 있습니다.SYJ-d120-200 2000 rpm 베어링 시험대

응용 분야 1) 베어링 제조 산업:

신제품 개발, 생산 공정 검증 및 공장 품질 검사에 사용됩니다;2)

자동차 산업: 휠 허브 베어링 및 기어박스 베어링과 같은 주요 부품 테스트;3)

항공 우주: 엔진 베어링 및 착륙 장치 베어링과 같은 극한 작동 조건 부품 테스트;4)

철도 운송: 고속철도 및 지하철용 차륜 베어링 및 견인 모터 베어링의 성능을 확인합니다;5)

건설 기계: 굴삭기, 크레인 및 기타 장비의 중하중 베어링 테스트;6)

풍력 발전 산업: 풍력 터빈의 주축 베어링 및 요 베어링 테스트;7)

정밀 공작 기계: 고속 및 고정밀 작동 조건에서 스핀들 베어링의 안정성을 확인합니다.회사 프로필

Seelong Intelligent Technology (Luoyang) Co., Ltd.는 항공 우주, 자동차 및 신에너지와 같은 다양한 분야의 전력 엔지니어링 시스템에 대한 장비 측정, 제어, 설계, 제조 및 판매 서비스를 전문으로 하는 하이테크 기업입니다. 회사는 아름다운 모란 도시인 뤄양에 위치하고 있습니다.

Seelong은 신에너지 모터, 하이브리드 전력 시스템, 엔진, 변속기 등에 대한 시험 장비의 연구 개발, 생산 및 서비스를 전문으로 합니다.

당사의 주요 제품에는 전기 다이나모미터, 측정 및 제어 시스템, DC 전원 공급 장치 및 작동 조건 보장 시스템이 포함됩니다. Seelong은 완전한 판매 및 서비스 시스템을 갖추고 있으며, p rovid ingf ine q uality s urviv s urviv al and k eep ing on r enovation for development, and providing users with various types of power engineering measurement and control solutions in various fields의 비즈니스 철학을 고수합니다.Seelong의 진보된 설계 철학과 풍부한 산업 경험은 경쟁사보다 앞선 기술적

장점 을 제공하며, 회사의 제품은 실제 시장 수요를 더 잘 충족할 수 있습니다. Seelong은 혁신에 용감합니다. 자체 기술 혁신과 개발을 중요하게 여기면서 칭화대, 산동대 등 여러 국내 연구 기관과 장기적이고 심층적인 협력 관계를 구축했습니다. CE 인증, ISO9001 품질 시스템 인증, AAA 레벨 기업 인증을 통과했으며, 10개 이상의 발명 특허와 2개의 소프트웨어 저작권을 획득했습니다. 국내외 100명 이상의 사용자에게 전문 장비와 서비스를 제공했으며, 기업은 비용 효율적인 제품과 고품질 서비스로 국내외 고객의 신뢰를 얻었으며, 장기적인 윈-윈 전략적 파트너십을 구축했습니다.Seelong Intelligent Technology (Luoyang) Co., Ltd.의 모든 직원은 국내외 고객의 진심 어린 협력을 따뜻하게 환영하며, 미래와 공동 발전을 위해 함께 노력합니다.
